LSM6DSV惯性测量传感器模块结构设计

在做小型智能硬件、可穿戴设备、小型机器人的结构堆叠设计时，惯性测量单元的选型和安装适配一直是容易被忽略但影响整机性能的环节，LSM6DSV作为集成了三轴加速度计与三轴陀螺仪的六轴IMU器件，对应的模块化封装设计，能大幅降低终端产品的传感器集成难度，省去独立布放传感器芯片、校准外围阻容的繁琐工序。

从实际应用场景来看，这类IMU模块广泛适配在多类需要姿态感知的设备中：消费级无人机的飞控系统会依赖这类模块采集机身角速度、线加速度数据，配合气压计、磁力计完成姿态解算，实现飞行姿态的稳定控制；小型服务机器人、轮式移动机器人会将其安装在机身重心位置，采集运动过程中的振动、倾斜数据，配合轮速编码器做运动轨迹的校准，避免轮组打滑带来的定位偏差；可穿戴运动设备中，这类模块可以捕捉肢体的动作幅度、运动加速度，实现步数统计、动作识别、运动姿态分析的功能；甚至在工业领域的小型设备振动监测场景中，这类高集成度IMU模块也能贴装在设备壳体表面，采集设备运行时的振动频率、幅度数据，为设备故障预判提供数据支撑。

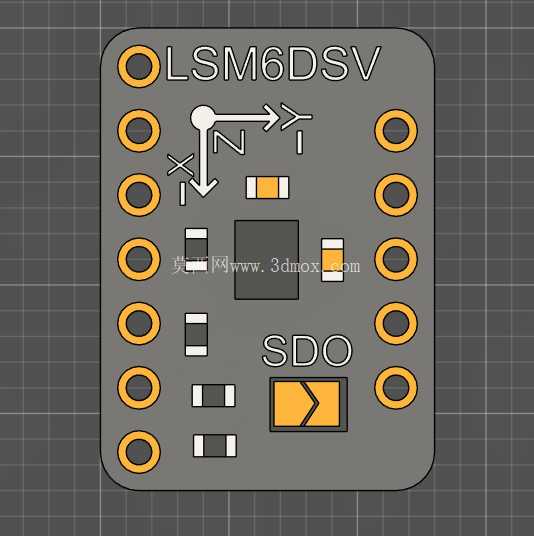

这个模块的设计思路完全围绕易集成、高可靠性展开，整体采用矩形PCB板基设计，板边均匀排布12个半金属化焊盘，单侧6个焊盘的布局兼容标准2.54mm间距的排针焊接需求，既可以直接回流焊在终端设备的主板对应焊盘上，也可以焊接排针后插装在面包板、开发板上做原型验证，适配研发阶段快速打样和量产阶段SMT贴片两种使用场景。板上核心的LSM6DSV芯片布置在PCB中心位置，尽可能远离板边的安装固定点，减少安装应力传递到芯片本体影响测量精度；外围配套的阻容元件全部围绕芯片就近布置，缩短信号走线长度，减少外部电磁干扰对传感器输出信号的影响，电源引脚旁的滤波电容直接贴近引脚放置，最大程度滤除电源纹波，保证传感器供电稳定。板上预留的SDO引脚对应传感器的SPI通信地址选择功能，在多设备挂载的SPI总线场景下，可以通过该引脚的电平配置调整器件地址，避免总线地址冲突，适配多传感器融合的硬件设计需求。

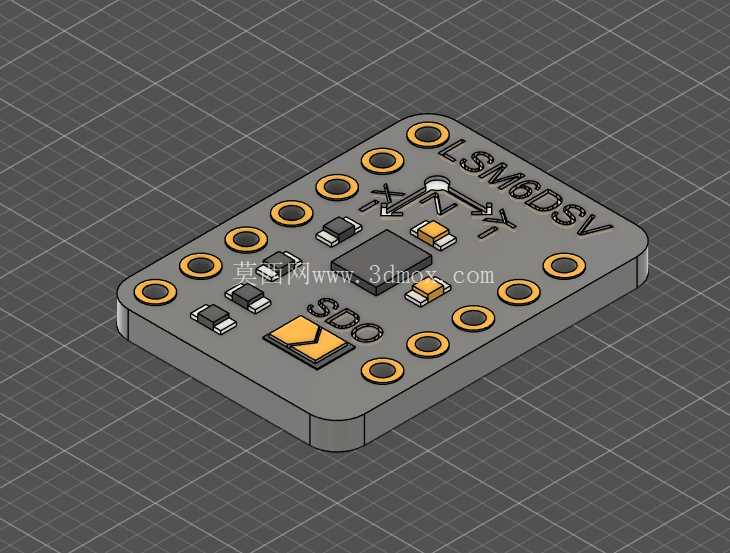

从安装边界来看，模块整体外形为带圆角的矩形，圆角设计避免了板边尖锐边角在安装时剐蹭周边器件，也减少了PCB板边应力集中导致的板体开裂风险。所有焊盘均向外延伸至板边位置，焊接时可以直观观察焊锡的润湿情况，降低虚焊、假焊的概率。模块整体厚度控制在毫米级，核心芯片位置的最高元件高度与外围阻容高度差控制在合理范围内，安装时只需要预留对应矩形区域的平面空间，不需要在模块上方预留过高的避让空间，非常适合对安装厚度有严格要求的轻薄类硬件产品。安装时需要注意，模块的测量坐标轴丝印清晰标注在板面上，X、Y、Z三个轴向的指示箭头直接对应传感器的测量轴向，安装时需要尽可能让模块的坐标轴与整机的基准坐标轴对齐，减少后续姿态解算时的坐标转换误差，如果因为结构空间限制无法对齐，也可以通过丝印标注的轴向方向，在软件中做对应的坐标旋转补偿，这也是设计时特意在板面上增加轴向丝印的核心原因，避免集成时出现轴向混淆的问题。

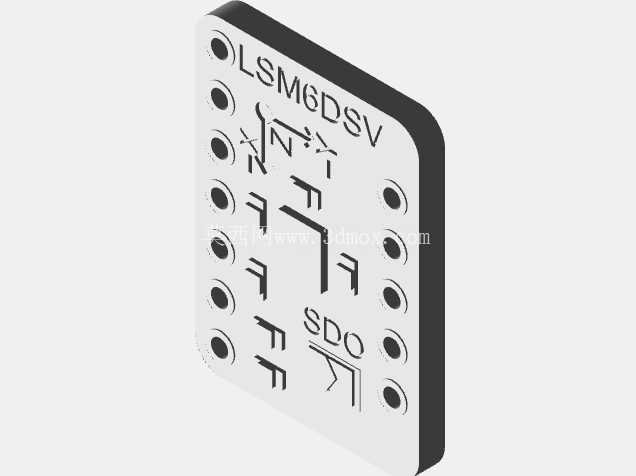

在结构适配性上，这类模块化的IMU设计不需要终端设计人员再去深入了解传感器芯片的外围电路设计要求，只需要按照模块的引脚定义，在主板上预留对应的焊盘位置、通信走线和供电回路即可，大幅缩短硬件研发周期。模块本身的阻容配置已经按照芯片的典型应用电路完成匹配，电源退耦、信号上拉的相关器件全部集成在板上，不需要在外围电路中额外添加相关元件，减少了主板上的元件数量，也降低了因为外围电路设计不当导致的传感器工作异常概率。对于做三维结构设计的工程师来说，在堆叠硬件时只需要导入这个模块的三维模型，就可以准确预留安装空间，确认焊盘位置与主板的匹配度，提前检查模块与周边电池、结构件、其他元器件的干涉情况，避免打样后才发现空间冲突的问题。模块上的所有元件高度都按照实际物料的最大尺寸建模，包括核心芯片的塑封体高度、阻容元件的厚度、焊盘的金属化厚度都做了1:1的还原，能真实反映模块装配后的实际占用空间，在做轻薄类产品的堆叠设计时，这种精准的模型能有效帮助设计人员压缩整机厚度，避免因为模型尺寸偏差导致的装配间隙不足或者空间浪费。

实际选型使用时，这类模块的安装位置需要尽可能远离电机、喇叭等带有强磁场或者持续振动的部件，如果因为结构限制无法远离，也需要在安装时增加减震缓冲结构，避免高频振动直接传递到传感器上，导致测量噪声过大影响姿态解算精度。模块的焊接温度曲线需要按照标准无铅回流焊的温度要求设置，避免高温持续时间过长导致板上元件损坏或者PCB板体变形。
