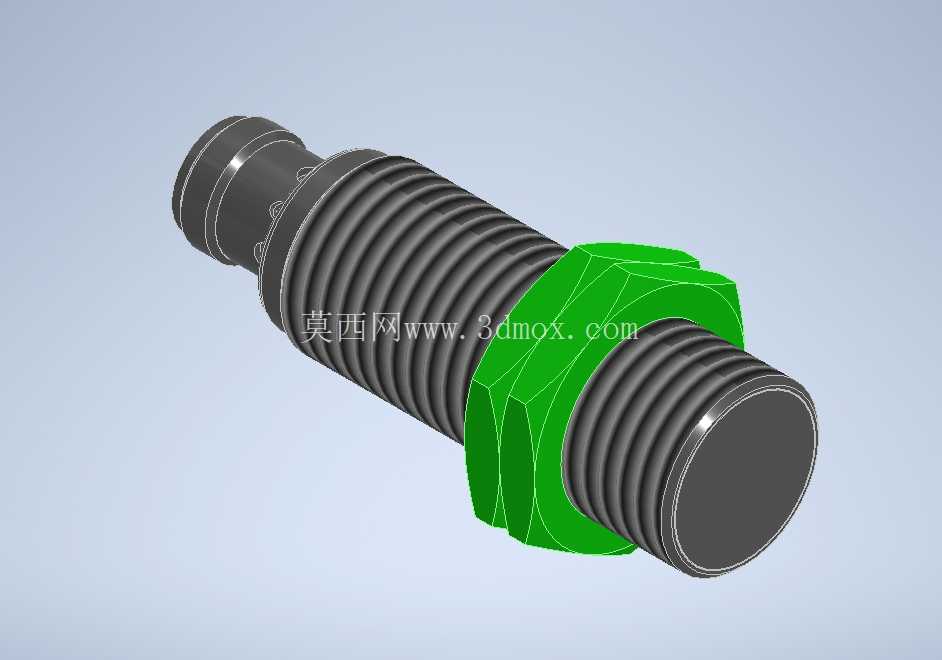

M20螺纹电感式接近传感器结构

这款M20规格的电感式感应元件，是冲压产线、自动化装配工位里极为常用的非接触式检测部件，日常主要负责金属工件到位判定、行程位置反馈、转速计数这类高频检测任务，相比接触式行程开关，它没有机械磨损件，在带油污、金属碎屑的冲压车间环境里，长期运行的稳定性要高出不少，日常维护频次也能大幅降低。从结构设计来看，整体采用螺纹柱加六角锁紧位的经典安装构型，主体外螺纹选用标准M20公制粗牙规格，适配市面上绝大多数常规传感器安装支架、设备面板预留孔，安装时不需要额外定制转接件，直接穿入安装孔后，通过中部的六角锁紧螺母配合两侧防松垫片就能完成固定，安装扭矩控制在合理区间即可，既不会因为扭矩过大损伤螺纹本体，也能避免设备运行振动导致的检测位置偏移。感应端的端面做了平齐处理，安装后可以和安装面保持齐平，能减少工位上工件移动、废料滑落时磕碰感应面的概率，尾部的接插件采用快插式结构，现场布线时不需要拆开传感器本体接线，直接将预制好的航空插头插入锁紧即可，后期更换备件时能大幅缩短停机时间，接插件和本体的连接处做了密封台阶，搭配密封圈可以达到常规工业环境的防护等级，应对冲压车间常见的切削液飞溅、粉尘附着场景完全够用。设计过程中，中部的六角结构对边尺寸严格遵循标准紧固件的尺寸规范，普通的活动扳手、开口扳手都能直接操作，不需要特制工装，螺纹段的长度做了冗余设计，既可以适配不同厚度的设备安装面板，也能通过旋转螺纹本体微调感应端面和被测金属件的距离，适配不同检测距离的调试需求，调试时只需要配合锁紧螺母就能锁定调整好的位置，不需要额外增加固定结构。在汽车冲压模具的配套检测场景里，这类传感器通常会安装在模具的料边检测位、滑块到位检测位、工件顶出确认位，用来实时反馈工位的运行状态，给设备控制系统提供触发信号，避免出现送料不到位就冲压、工件未取出就合模这类设备故障，从根源上减少模具损坏、工件报废的概率。建模时还原了产品的所有安装边界尺寸，螺纹段的牙型、六角位的对边对角尺寸、接插件的插拔空间都做了1:1复刻，结构设计人员在做模具、自动化工位的三维布局时，可以直接调用这个模型做干涉检查，提前确认安装位置是否和周边的模具零件、送料机构产生空间冲突，也能提前预留出接线、扳手操作的空间，避免后期加工装配时才发现安装空间不足的问题。感应面的厚度、本体内部的元件容纳空间也按照实际产品的内部布局做了还原，能直观看到内部线圈、处理电路的排布逻辑，对于需要做同类传感器国产化替代、结构改进的设计人员来说，也能作为结构参考，理解这类螺纹式电感传感器的尺寸分配逻辑，比如感应线圈的安装位置和端面的距离、锁紧螺母的限位台阶尺寸、尾部接插件的密封结构设计，这些细节都是实际量产产品里经过多轮验证的成熟结构，能减少自主设计时的试错成本。这类传感器的检测距离通常和螺纹规格直接相关，M20规格的产品常规检测距离在5-8mm区间，安装调试时需要注意被测金属的材质差异，普通碳钢的检测距离是标称值，不锈钢、铝合金等有色金属会有一定的衰减，建模时也预留了足够的位置调整空间，方便设计人员在布局时根据实际被测材质预留合适的安装间隙，避免出现检测灵敏度不足的问题。整体结构没有多余的复杂构型，所有的外形特征都是服务于安装、调试、防护这几个核心功能，没有为了外观增加不必要的曲面结构，既方便加工制造，也能降低后期使用过程中积屑、积油的概率，光滑的柱面结构清理起来也更方便，日常维护时只需要擦拭感应端面的油污铁屑就能保证检测精度。
