电力线路用100×60规格瓷质电绝缘构件

在10kV及以下电压等级的架空输配电线路、户外配电台架、厂区低压供电网架的搭建作业中，绝缘支撑构件是直接决定线路运行安全的核心部件，本次建模的这款100×60mm规格的电绝缘体，正是面向这类户外架空布设场景开发的支撑绝缘件。从实际使用场景来看，这类构件主要承担两个核心作用：一是实现带电导体与接地支撑结构之间的电气隔离，避免线路对地短路、漏电故障的发生；二是为端部连接的导电排、线缆端头提供稳定的机械支撑，承受线路自重、风载、短时覆冰带来的静态与动态载荷，保证带电部分与接地构件之间始终保持足够的安全爬电距离。

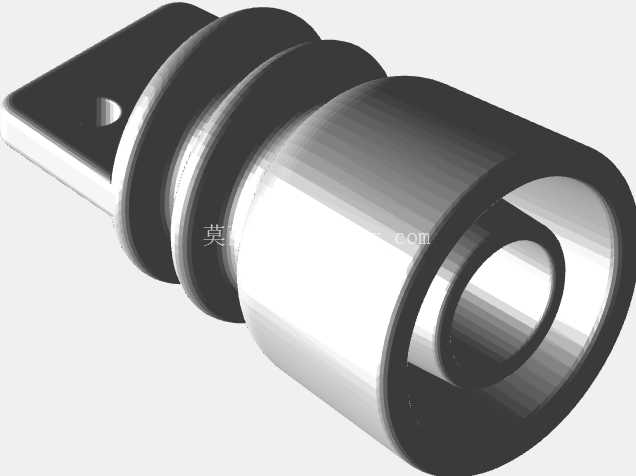

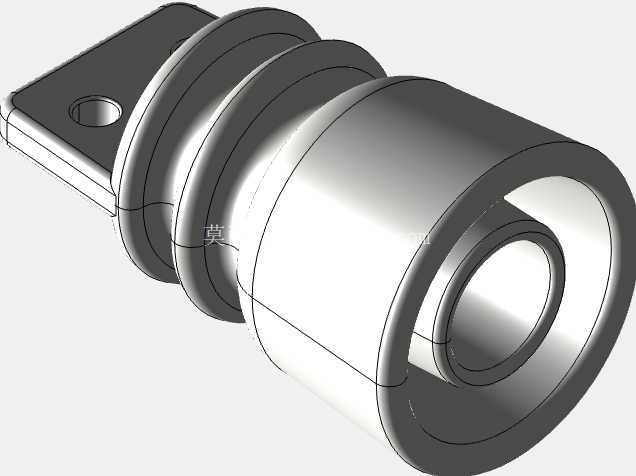

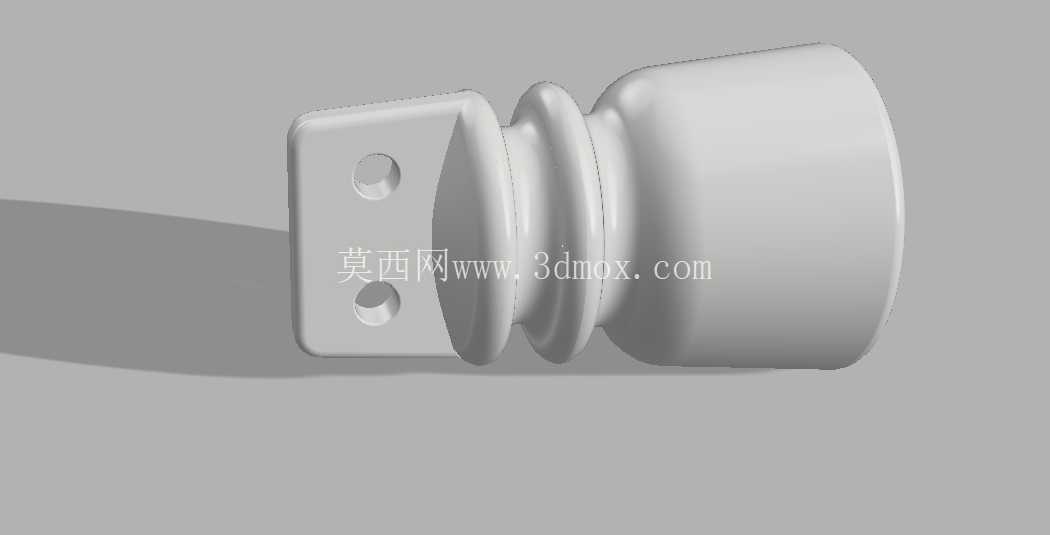

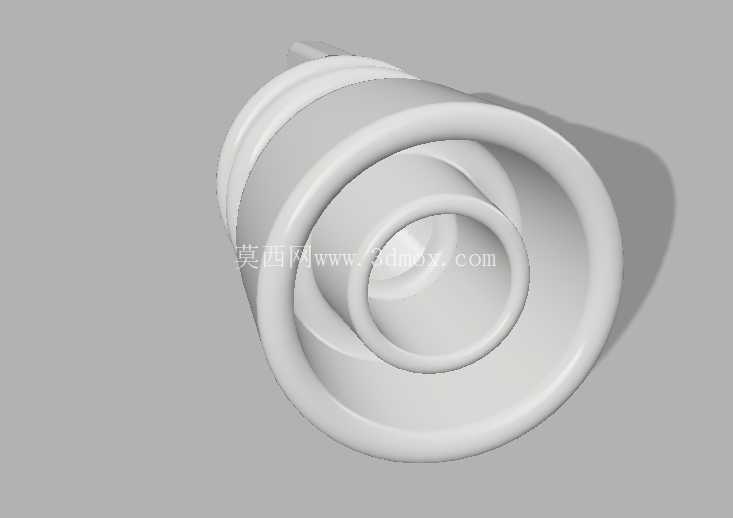

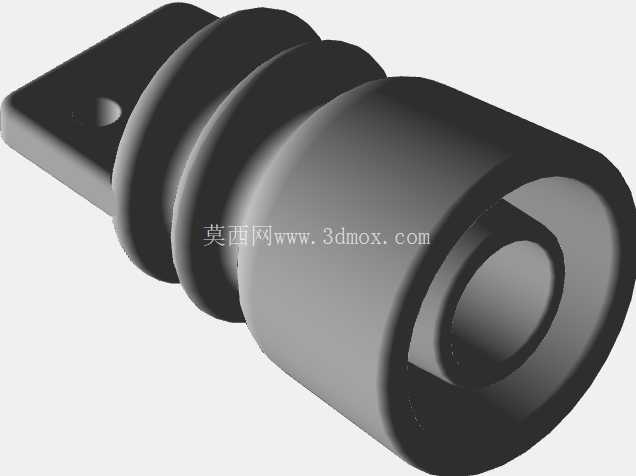

从结构设计逻辑来看，模型整体采用了一端带安装固定耳、主体带多层伞裙结构的经典柱式绝缘件构型，固定端设置的两个同轴安装孔，是为了适配标准规格的螺栓紧固连接，安装时可直接通过M8或M10规格的螺栓将绝缘件固定在横担、设备支架的安装面上，不需要额外加工定制连接座，能大幅降低现场施工的装配复杂度。主体部分的多层环状凸起伞裙结构，并非单纯的造型设计，每一层伞裙的外径、伸出长度、相邻伞裙的间距都经过爬电距离核算，在雨天、凝露、积尘的户外工况下，伞裙结构可以阻断连续水膜的形成，拉长沿绝缘件表面的泄漏电流路径，避免污闪、雨闪故障的发生，同时伞裙的下倾角度也经过优化，能让落在表面的雨水、积尘顺着斜面自然滑落，减少表面污秽的附着量，降低日常运维的清扫频次。

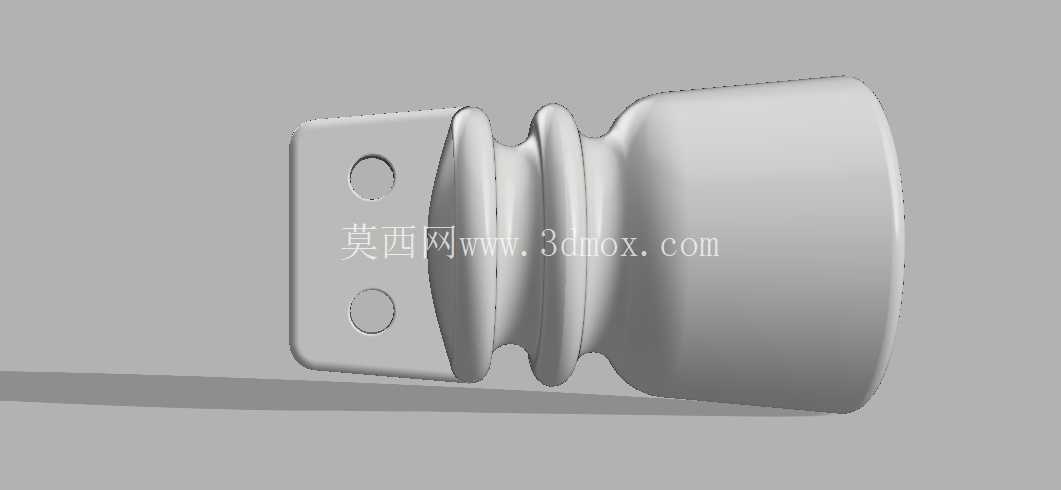

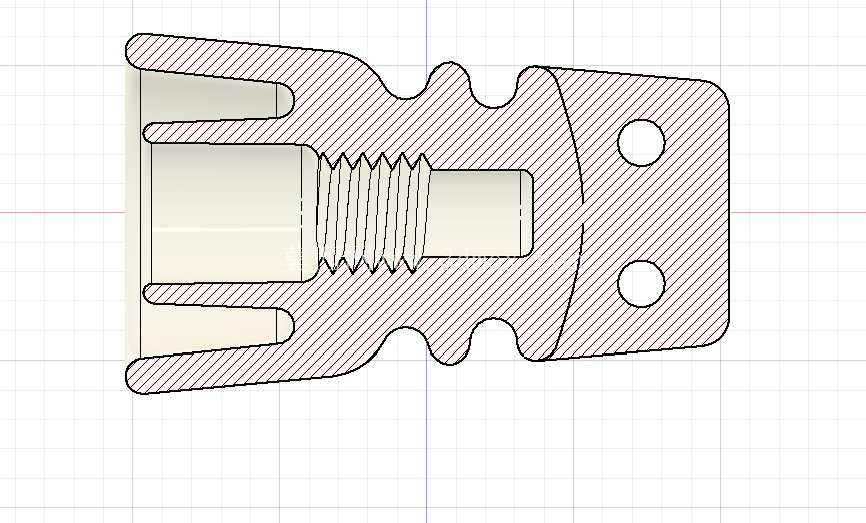

从安装边界尺寸来看，该绝缘件总长度为60mm，最大伞裙外径为100mm，固定耳的厚度、孔位中心距都适配常规低压横担的安装尺寸，安装完成后，带电连接端与接地安装面之间的直线距离、沿面爬电距离都满足低压配电系统的绝缘安全要求，不会因为尺寸偏差导致安全距离不足。在建模过程中，对绝缘件的过渡圆角、安装孔的倒角都做了还原，这些细节在实际生产中直接影响瓷件的烧结成品率——尖锐的棱角位置在陶瓷烧结冷却过程中很容易出现应力集中开裂，所有棱边做R2-R3的圆角过渡，能有效降低烧结过程的残应力，提升产品的机械强度。另外固定耳与主体绝缘部分的衔接位置做了加厚过渡处理，这个位置是整个构件的应力集中点，在线路受风摆动、螺栓紧固力作用下，很容易出现断裂失效，加厚的过渡段可以提升该位置的抗弯、抗扭强度，避免安装或运行过程中出现根部断裂的问题。

从实际选型适配的角度，这款尺寸的绝缘件多用于低压出线端、台架变的低压侧支撑、厂区内部架空线路的耐张段辅助支撑，相比更大尺寸的高压绝缘子，它的结构更紧凑，安装占用空间小，紧固后整体晃动量小，适合在安装空间受限的台区、设备旁使用。建模时还原的瓷件表面质感，也对应了实际产品的施釉工艺——表面光滑的釉层不仅能提升表面的疏水性能，也能减少污秽的附着力，长期户外使用后，表面的积污更容易被雨水冲刷干净，不需要频繁停电清扫。需要注意的是，这类绝缘件的安装孔位公差需要控制在±0.2mm以内，否则现场安装时会出现螺栓无法穿入、紧固后绝缘件受额外安装应力的问题，建模时对孔位的位置度、安装面的平面度都做了符合机械加工要求的公差预留，能直接对接后续的模具设计、生产加工环节。
