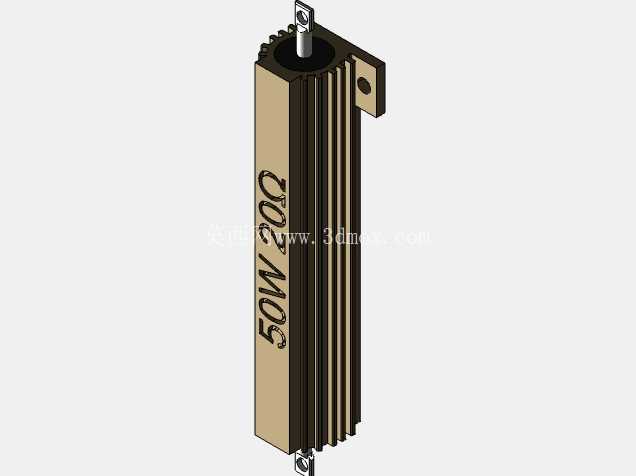

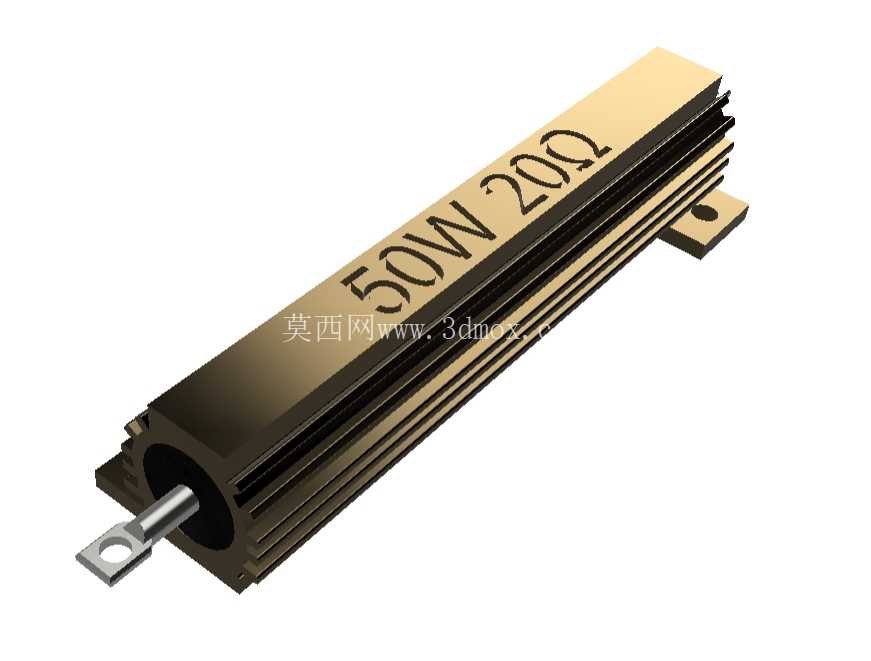

50W20Ω铝壳线绕功率电阻结构设计

这款铝壳线绕功率电阻的三维结构设计，完全围绕工业场景下的大功率耗散需求展开，在做结构建模前，首先要明确它的核心应用场景：这类电阻常被用在伺服驱动回路的制动泄放、变频器直流母线的能耗吸收、大功率电源的限流分压、工控设备的假负载测试环节，甚至在汽车冲压生产线的电控柜、自动化设备的配电单元里，都能看到这类器件的身影，它的核心作用就是把电路中多余的电能转化为热能耗散掉，避免回路过压损坏核心功率器件。

从结构设计思路来看，首先要解决的就是散热效率问题，建模时优先选用带轴向散热鳍片的拉伸铝壳作为主体外壳，鳍片的排布方向顺着电阻长度方向延伸，既可以在自然对流场景下让热空气顺着鳍片间隙顺畅上升带走热量，也能适配强制风冷场景下的气流走向，不会形成过多风阻。外壳内部的线绕核心采用镍铬合金电阻丝绕制在耐高温陶瓷骨架上，这部分建模时要注意电阻丝的匝间距均匀性，既要保证额定阻值精度，也要避免匝间短路的风险，绕制完成的核心与铝壳内壁之间填充高导热的绝缘灌封材料，这部分的结构间隙要控制在合理范围，既保证灌封料可以充分填充无气隙，最大化热传导效率，也要保证电阻核心与铝壳之间的绝缘耐压满足工业场景的安规要求。

外形尺寸与安装边界的设计是这类器件建模时的重点，主体铝壳的截面尺寸要匹配50W功率等级的散热面积需求，长度方向的尺寸既要容纳足够匝数的电阻丝达到20Ω的额定阻值，也要兼顾安装空间的适配性。两端的安装固定脚采用折弯成型的金属片，建模时要严格控制安装孔的中心距、孔径尺寸，适配行业通用的安装孔位标准，方便用户直接替换同规格的现有器件，不需要额外修改安装板的开孔位置。一端的引出端子采用镀锡铜质接片，接片的开孔尺寸适配常规的接线端子压接或者螺丝锁紧接线方式，接片与内部电阻丝的连接部位要做加固结构设计，避免长期受热或者震动场景下出现连接松脱、接触电阻变大的问题。

在细节结构处理上，铝壳两端的端盖采用卡扣加耐高温胶接的固定方式，建模时要预留端盖与壳体的配合公差，既要保证装配后无松动，也要避免公差过小导致装配时壳体变形挤压内部灌封层。外壳表面做黑色阳极氧化处理，这部分在建模时可以通过外观材质体现，黑色氧化层既可以提升表面热辐射效率，增强散热能力，也能提升外壳的耐腐蚀性，适配车间多粉尘、轻微潮湿的工业使用环境。电阻表面的参数标识区域做平整化处理，方便激光雕刻或者丝印功率、阻值参数，避免标识区域因为鳍片凹凸导致标识不清。

实际选型使用时，这款电阻的安装边界需要注意：安装时要让鳍片的走向保持竖直方向，保证自然对流的气流通畅，如果是横向安装需要适当降额使用；安装脚与安装板之间可以根据绝缘需求选配绝缘垫片，避免铝壳与设备金属柜体直接导通带来的安规隐患；接线时要保证引出端子的锁紧力矩在合理范围，既要避免接触不良，也要防止力矩过大损坏陶瓷骨架或者引出接片。建模过程中对各个配合部位的公差做了合理预留，比如铝壳拉伸的拔模角度、安装脚的折弯回弹余量、灌封层的厚度均匀性，都按照实际量产的工艺要求做了结构优化，保证模型导出后可以直接用于结构适配、安装干涉检查，也可以作为基础模型调整功率、阻值参数衍生出同系列不同规格的电阻模型。

不同于普通小功率碳膜电阻，这类铝壳线绕电阻的抗冲击能力更强，短时间内可以承受数倍于额定功率的脉冲负载，这也是它在工业制动、泄放回路中被广泛应用的核心原因，建模时内部电阻丝的线径选择、骨架的耐温等级匹配，都对应了这种抗冲击的使用需求，避免脉冲负载下电阻丝过热烧断。整个结构没有多余的复杂零件，所有部件都围绕散热、绝缘、可靠固定、方便接线这几个核心需求设计，没有冗余结构，既可以控制生产制造成本，也能降低长期使用过程中的故障概率，适配工业场景下长时间连续运行的可靠性要求。
