七位带开关扩展式电源接线排结构设计

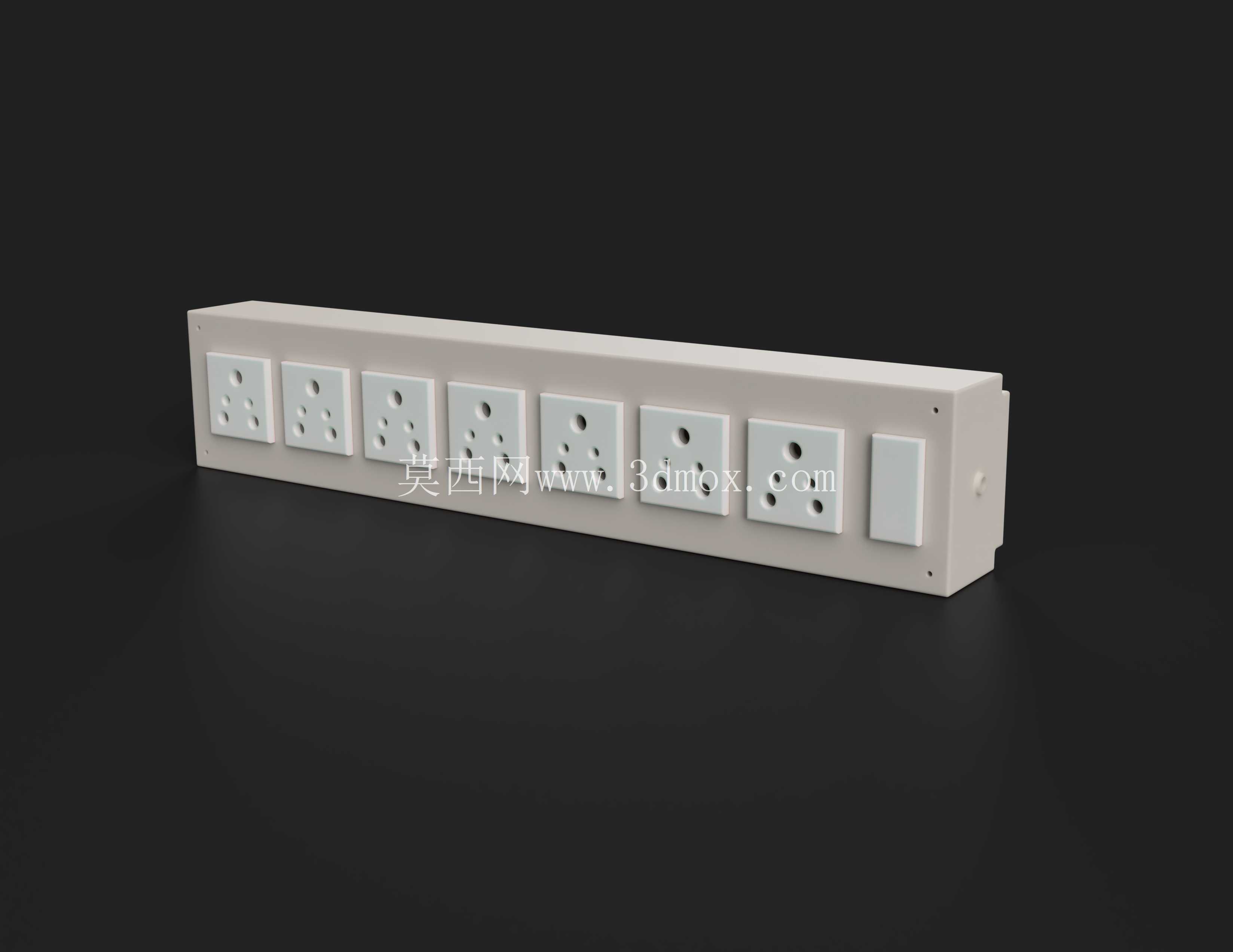

这款七位带独立开关的电源扩展接线排，主要面向桌面工位配电、小型设备集群供电、实验室测试台供电等场景设计，可在单一墙面取电点位上拓展出七个国标五孔供电接口，满足多台低压用电设备同时取电的需求，避免工位区域插排堆叠、线缆杂乱的问题。从结构设计层面来看，整体采用长条形一体式壳体布局，壳体选用阻燃PC材质注塑成型，壳体拼接处采用卡扣加超声波焊接的密封工艺，可避免日常使用中液体泼溅、灰尘侵入内部导电结构的风险，同时壳体边角做了R3圆角过渡处理，既降低安装、挪动过程中磕碰划伤的概率，也能减少壳体应力集中点，提升长期使用的结构抗形变能力。

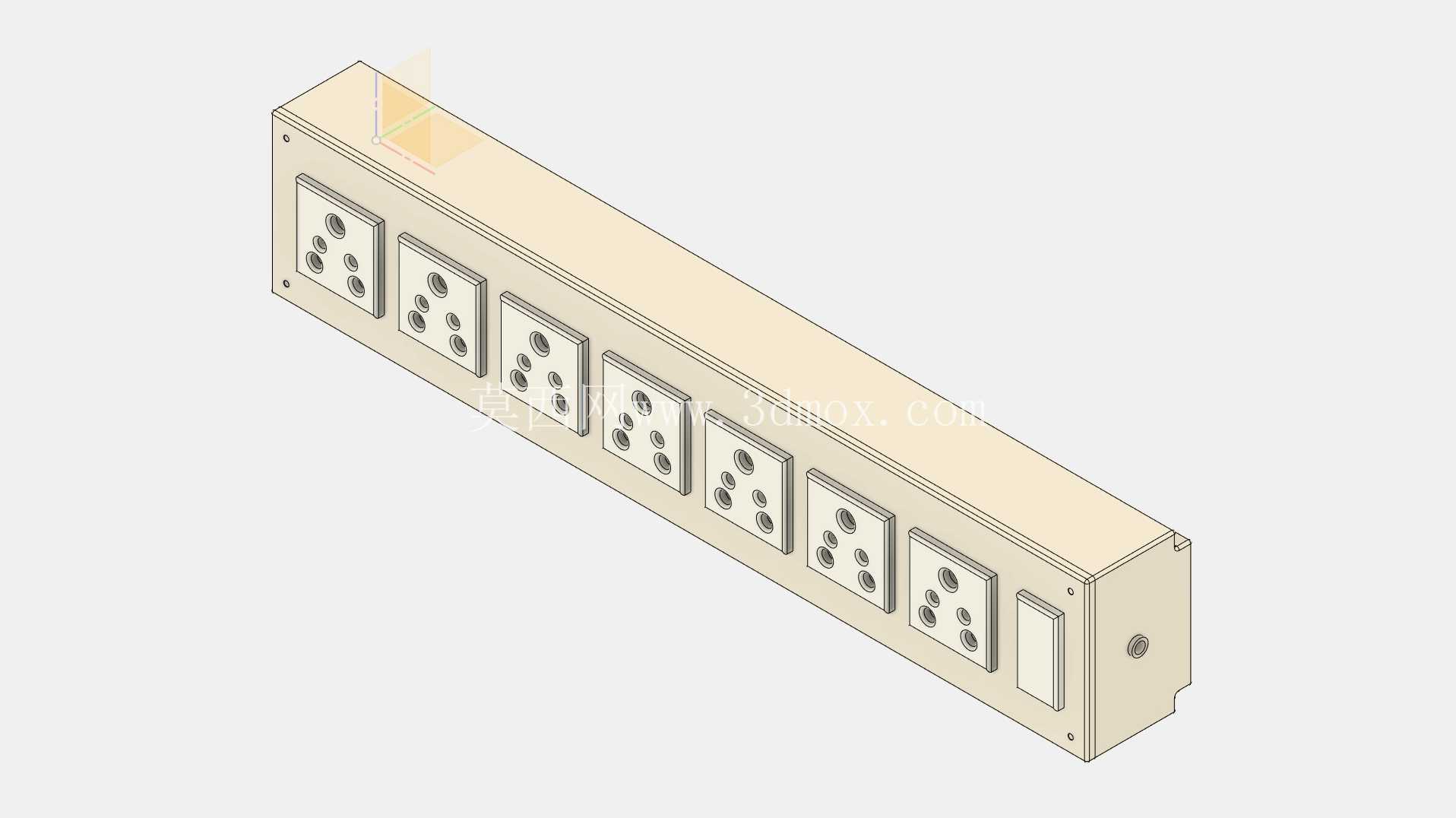

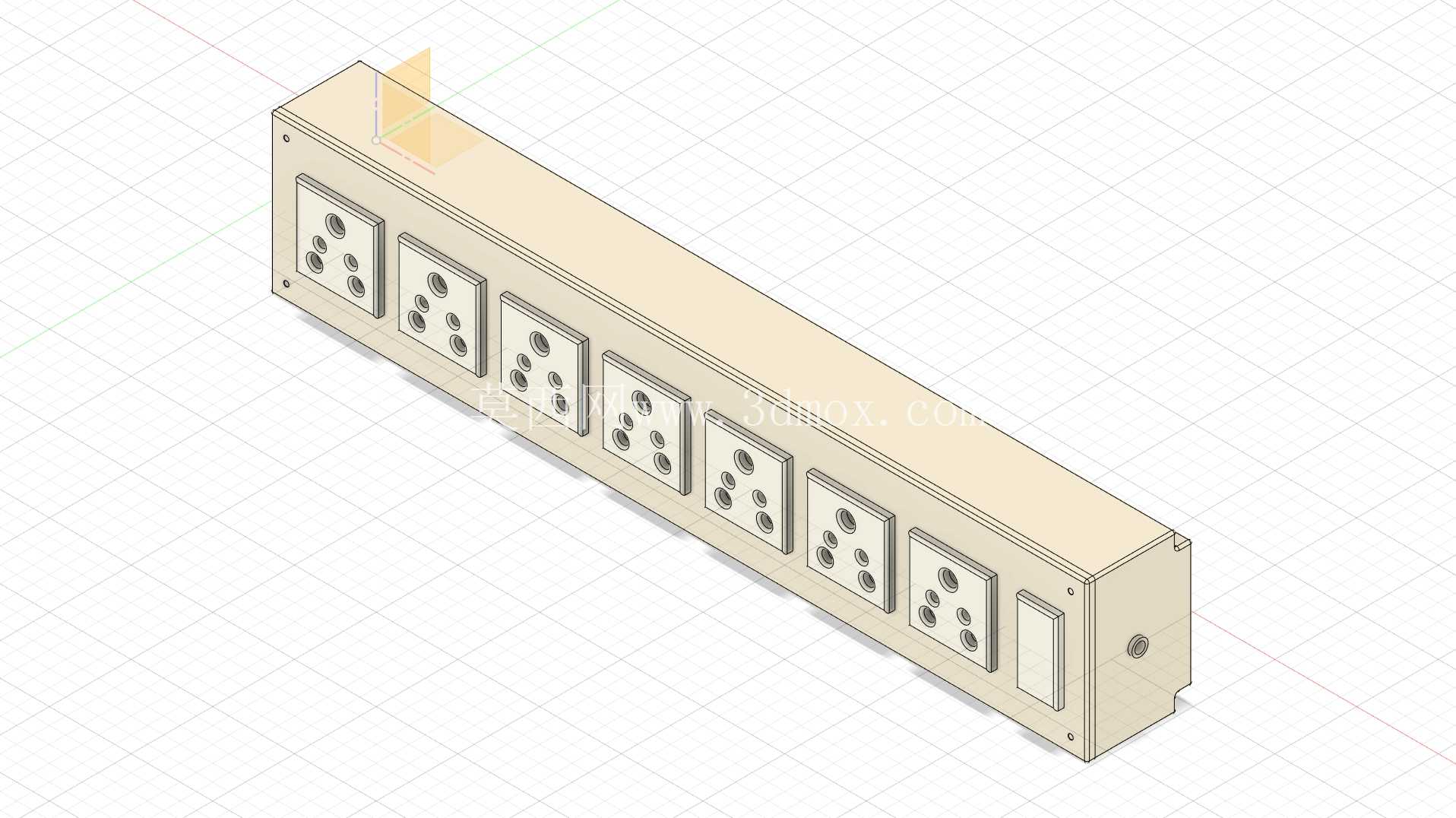

功能布局上，七个五孔插孔沿壳体长度方向等距排布，相邻插孔中心间距预留了42mm的安装间隙，可兼容大部分大尺寸电源适配器、插头的插接需求，避免出现相邻插孔被插头遮挡无法使用的空间浪费问题；在插孔组的最右侧设置了一体式船型开关，开关按键突出壳体表面2mm，按压行程控制在1.5mm，操作反馈清晰，可直接控制整排插孔的通断，无需频繁插拔总电源线，日常使用操作更便捷。内部导电结构采用一体化铜条冲压成型设计，摒弃传统导线焊接的连接方式，铜条厚度设置为0.6mm，导电接触面积更大，可降低长期满载工作时的接触电阻，减少发热隐患，铜条与插孔弹片采用一体冲压结构，弹片接触角度经过反复调校，单孔插拔寿命可满足万次以上的使用要求，避免长期使用后出现弹片松弛、接触不良的问题。

安装边界与外形尺寸方面，整体壳体长度控制在320mm，宽度58mm，高度36mm，背部预留了两个壁挂安装孔位，孔距为280mm，既可以直接放置在桌面、设备台面使用，也可以通过螺丝固定在墙面、工作台侧面、设备机架立面等位置，适配不同场景的安装需求；进线口设置在壳体侧端面，采用防弯折护线套结构，可避免电源线反复弯折导致的线芯断裂问题，进线位置预留了线缆固定卡扣的安装位，可在内部对电源线做抗拉扯固定，防止外力拖拽导致电源线与内部导电结构脱落引发用电安全隐患。

从实际工程应用角度出发，这款扩展接线排的设计充分考虑了日常使用中的各类细节：插孔位置设置了安全保护门结构，单孔插入时需要达到75N以上的按压力度才能推开保护门，可避免异物单孔插入引发的触电风险，适合有人员频繁走动、有孩童活动的公共办公、生产场景使用；壳体表面做了细磨砂纹理处理，日常使用中不易残留指纹、划痕，长期使用也能保持较好的外观状态；开关位置内置了银合金触点，可承受10A额定电流下的频繁通断操作，避免开关触点拉弧氧化导致的接触失效问题。在三维建模过程中，所有配合尺寸均按照注塑件公差标准做了预留，壳体卡扣的配合间隙控制在0.15mm，开关与壳体安装位的配合间隙控制在0.2mm，铜条与壳体内部定位槽的配合间隙控制在0.1mm，可直接对接注塑模具开模需求，无需二次调整结构尺寸，建模过程中对所有加强筋、定位柱、卡扣结构都做了壁厚均匀性校验，避免注塑过程中出现缩痕、缺胶等工艺问题，整体结构完全符合低压配电附件的相关安全设计规范，可直接用于产品打样验证、结构优化参考。
