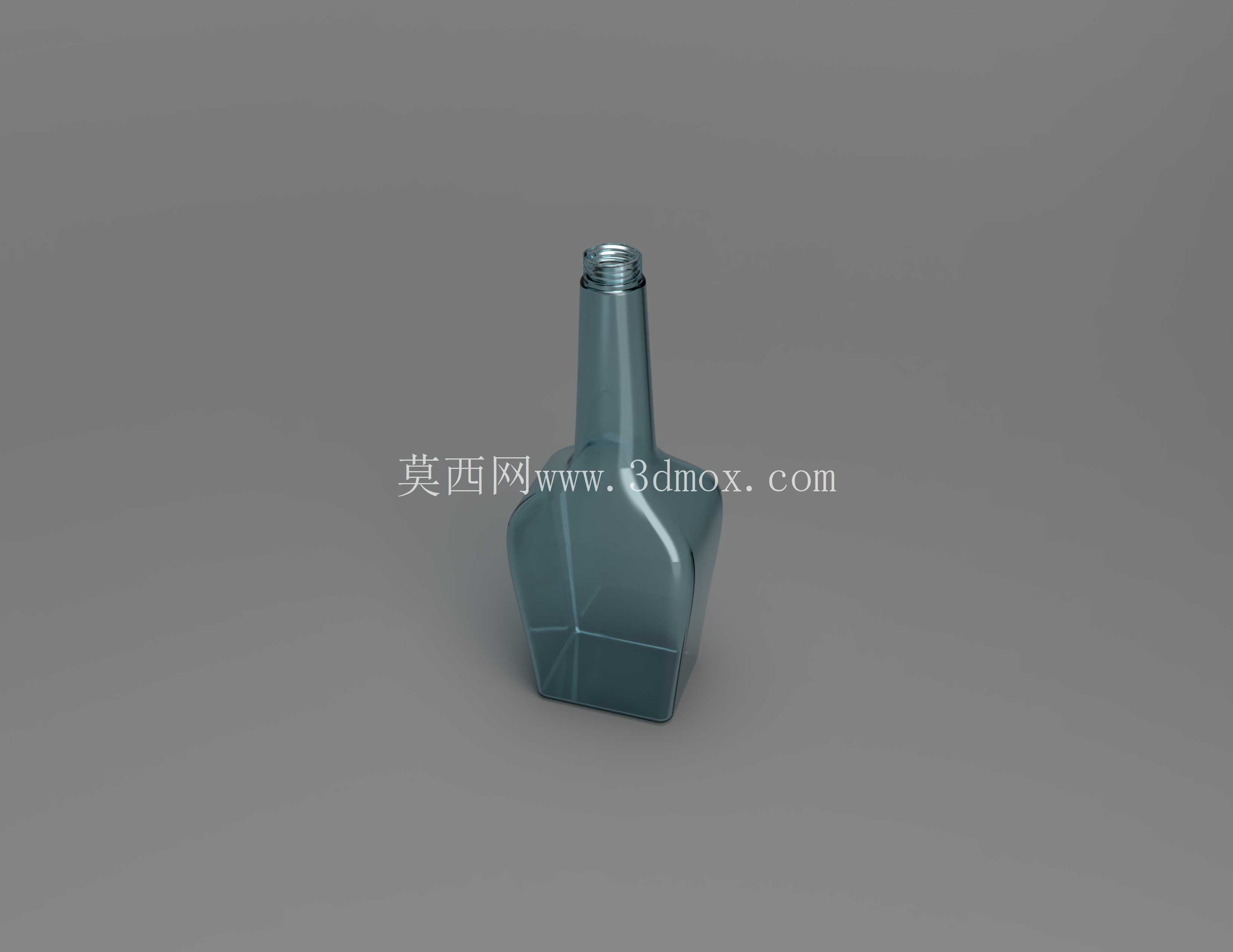

多棱面窄颈玻璃盛装瓶结构设计

日常接触的玻璃盛装容器，很多人只关注其外观通透度，却忽略结构设计对实际使用的影响，这款窄颈多棱玻璃瓶的建模过程，需要兼顾生产工艺可行性与终端使用的实用性。先从应用场景说起，这类瓶型既可以用于厨房液态调料的定量存储，也可适配饮品生产线的小容量分装需求，窄颈结构的核心作用是控制倾倒时的液体流速，避免一次性倒出过多造成浪费，同时瓶口的标准螺纹设计，能够适配通用规格的旋盖，无需单独开模制作配套密封件，大幅降低后续量产的配套成本。瓶身采用多棱切面而非传统圆柱结构，并非单纯为了外观差异化，从工程角度看，多棱面的结构在灌装输送线上能够增加瓶身与传送带侧挡条的摩擦力，减少圆柱瓶常见的输送打滑、旋盖定位偏移问题，同时手持倾倒时，棱面的贴合度远高于光滑圆柱面，即使手部沾有油污或水渍，也能稳定握持不易滑落。设计过程中需要重点考量壁厚的均匀性，玻璃吹制工艺中，棱角位置如果壁厚过薄，冷却过程中极易产生应力集中，后续灌装、运输环节遇到温差变化或轻微碰撞就会出现开裂，建模时需要在棱边位置做微小的圆弧过渡，过渡半径控制在1.2-1.5mm区间，既不会破坏棱面的整体视觉效果，又能给吹制过程的玻璃料流动留出足够空间，保证各个位置壁厚差控制在0.3mm以内。尺寸边界方面，瓶身总高控制在180mm，最大对角宽度为72mm，这个尺寸刚好适配常规家用冰箱门侧的置物格，也能匹配市面上主流的自动灌装线定位卡槽，不需要对现有生产线的卡瓶机构做额外调整；瓶口的螺纹采用标准的M28细牙螺纹，螺距3mm，螺纹段高度12mm，这个规格是目前液态食品包装领域应用最广的瓶口尺寸，配套的密封盖、导流嘴都有成熟的供应链可以直接采购。瓶底位置做了内凹设计，内凹深度5mm，一方面能够增加瓶身放置时的稳定性，避免桌面不平整导致的瓶身晃动，另一方面内凹结构可以让瓶底的接触环面形成均匀的支撑力，减少玻璃放置时的应力集中，同时吹制过程中瓶底的冷底成型也更容易控制，不会出现底厚不均导致的放置倾斜问题。很多初入结构设计的人员做这类容器建模时，容易只关注外观曲面的流畅度，忽略实际生产的拔模角度，这款瓶身的各个棱面都预留了0.8度的拔模斜度，从瓶底到瓶口方向逐步收窄，既保证吹制后模具能够顺利开模，也不会让瓶身出现明显的上窄下宽视觉偏差。另外瓶肩位置的过渡曲面做了曲率连续处理，过渡半径从25mm逐步过渡到10mm，这个位置是液体倾倒时的流道拐点，如果曲率变化突兀，倾倒时液体很容易顺着瓶身外壁流淌，连续的曲率能够让液体顺着瓶口方向顺畅流出，断流干脆不会出现挂液问题。从结构强度验证的角度，建模完成后可以通过有限元模拟做堆叠载荷测试，满瓶状态下瓶身能够承受上方5层同规格满瓶的压力，棱面的结构相比同直径圆柱瓶，侧向抗冲击能力提升约27%，运输过程中遇到侧面挤压时，棱边能够先分散部分冲击力，避免瓶身直接碎裂。这类容器的建模过程不需要过于复杂的曲面命令，重点是把各个工艺细节、使用场景的需求融入到尺寸控制中，每一个曲面过渡、每一个尺寸公差的设定，都要对应实际生产或使用中的具体问题，而不是单纯追求视觉上的独特性。
