汽车冲压用杆式电绝缘构件结构设计

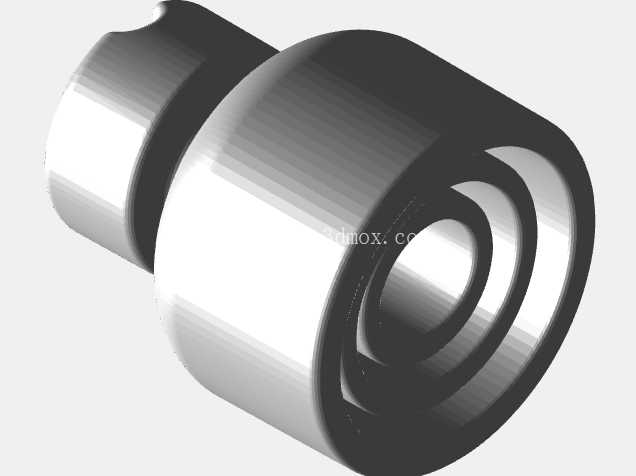

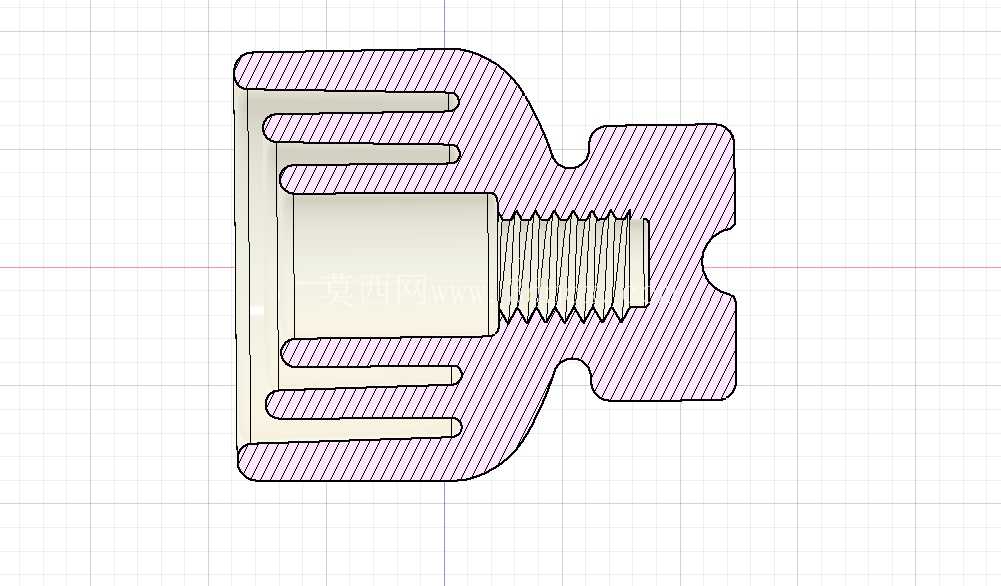

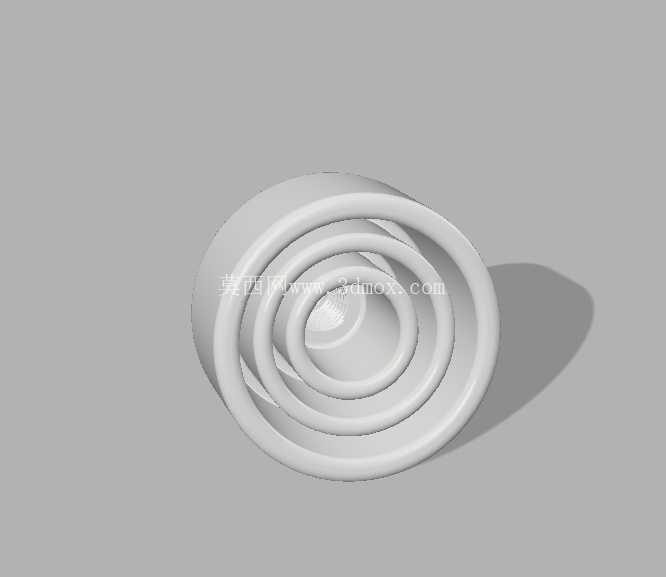

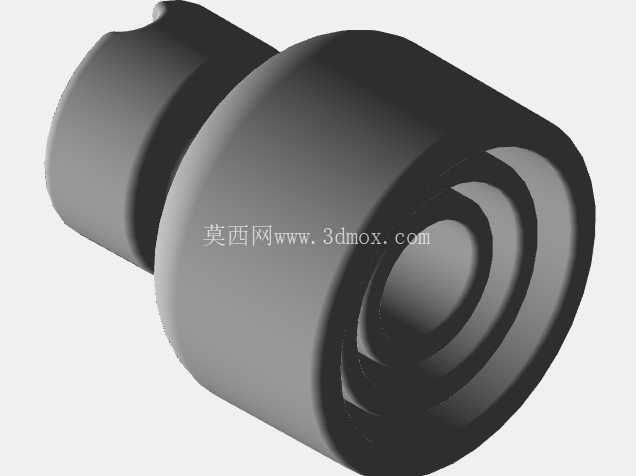

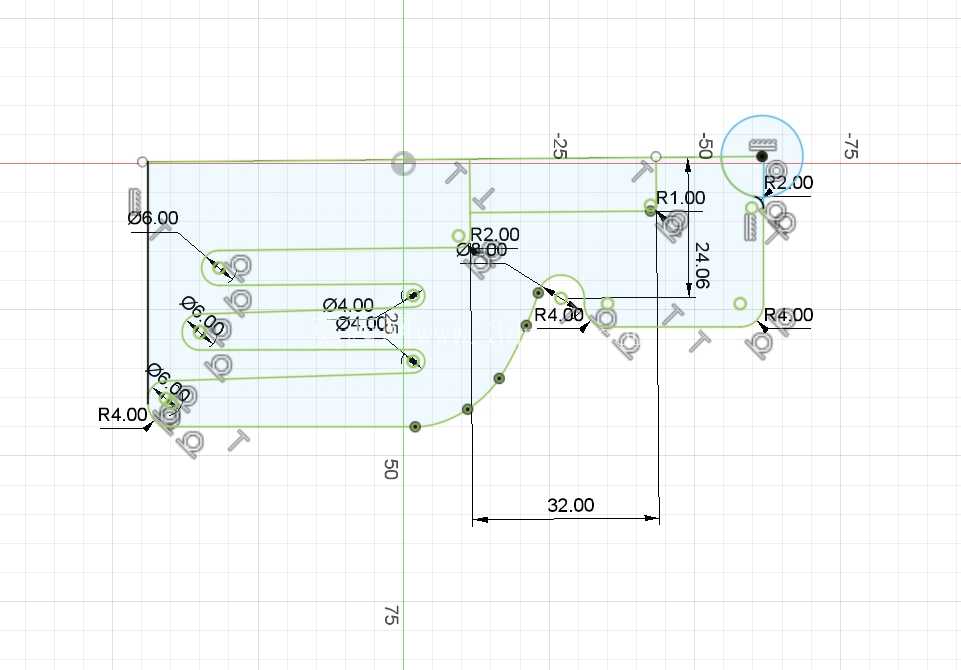

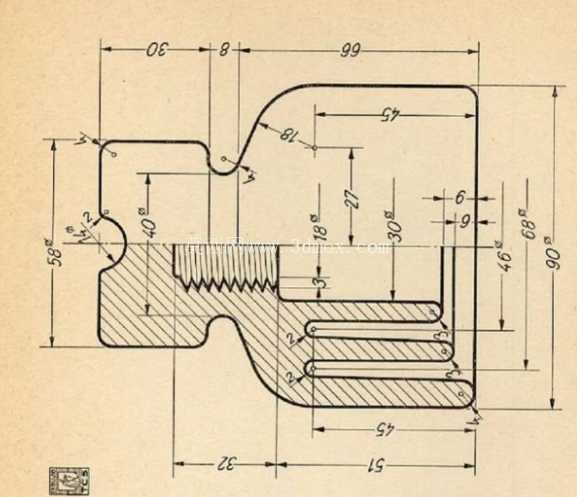

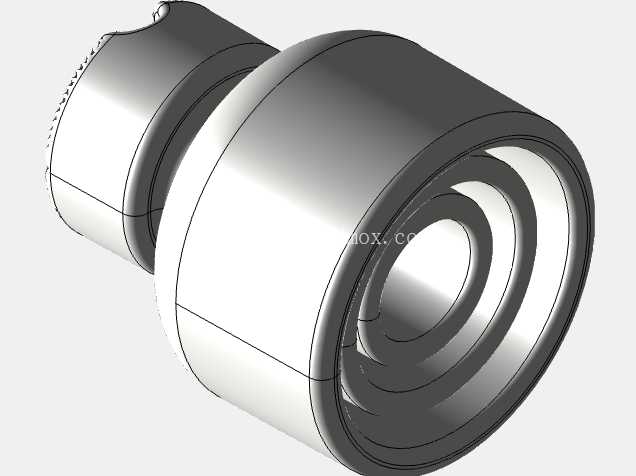

在汽车整车冲压生产的工位布局中，电气绝缘构件的选型与结构设计往往是容易被忽略的细节，但恰恰是这类小部件，直接决定了工位上带电检测元件、信号传输模块的运行稳定性，尤其是在焊装与冲压衔接的工位，模具周边的杂散电流、设备运行带来的静电积累，都需要通过可靠的绝缘构件实现电位隔离，避免信号误触发或者元件击穿。这款杆用绝缘构件的设计，首先锚定的是汽车冲压线旁侧电气辅件的安装需求，区别于常规电力系统用的大尺寸绝缘子，它的整体轮廓做了紧凑化处理，头部的一字槽结构并非装饰性设计，而是对应安装时的拧入受力需求，安装时可以用平口批头直接卡入槽位施加扭矩，不需要额外设计外六角或者其他夹持结构，能有效压缩安装占用的空间，适配冲压模具旁狭窄的走线安装位。从结构分层来看，构件分为两个同轴的柱段，大直径柱段作为绝缘主体，承担主要的爬电距离要求，小直径柱段作为安装定位段，插入对应的安装基座孔位后，可以实现径向的限位，避免构件在长期设备振动下出现径向窜动，毕竟冲压设备每次合模、开模都会带来持续的低频振动，普通的粘接式绝缘件很容易在振动下出现移位甚至脱落，而这种带定位柱段的结构，配合头部槽位拧紧后的轴向压紧力，能在长期振动环境下保持固定位置不偏移。尺寸边界上，构件的最大外径控制在适配100x90mm安装空间的范围内，不会和周边的冲压送料机构、废料滑槽产生运动干涉，设计时特意将所有棱边做了R角过渡处理，一方面是避免绝缘件在压装过程中出现应力集中导致的开裂，毕竟常用的绝缘工程材料虽然绝缘性能优异，但脆性相对金属材料更高，尖锐棱角在受挤压时很容易产生微裂纹，长期使用后裂纹扩展会导致构件碎裂；另一方面，圆滑过渡的外表面也能减少生产过程中积尘的附着，冲压车间的环境中存在大量的金属粉尘，如果绝缘件表面有棱角凹槽，金属粉尘堆积后很容易形成导电通路，降低绝缘性能，圆滑表面能让粉尘在设备振动下自然滑落，减少人工清理的频次。设计过程中也充分考虑了材料成型的工艺性，整个构件没有倒扣结构，不管是采用压制成型还是机加工成型，都能一次完成主要型面的加工，不需要额外的拆件或者后续的装配工序，有效控制构件的加工成本，毕竟这类绝缘件在整条冲压线上的使用量不小，成本控制也是选型时的重要考量因素。从功能实现的角度，这款构件除了承担基础的电气绝缘作用，还能为穿过其中的信号线缆提供机械防护，小直径段的内孔（如果是穿线式设计）可以对线缆形成径向约束，避免线缆在振动下和周边的金属锐边产生摩擦破损，大直径段的端面则可以作为压紧面，配合密封圈实现安装位的防尘密封，防止冲压润滑液、清洗喷淋的液体渗入安装基座内部，造成内部电路的短路。很多初入行的结构设计人员在做这类辅件设计时，往往只关注绝缘电阻等电气参数，忽略了冲压车间的实际工况：持续的振动、金属粉尘的飘散、润滑液的飞溅、安装空间的局促，这些现场因素才是决定绝缘构件实际使用寿命的关键。这款构件的结构设计没有追求复杂的外形，所有的结构特征都是围绕现场实际需求设置：一字槽解决狭小空间的安装拧紧问题，同轴双柱段解决振动下的定位防窜问题，圆滑外表面解决粉尘堆积和应力开裂问题，紧凑的尺寸边界解决狭窄空间的安装干涉问题，没有多余的装饰性特征，每一处型面变化都对应实际的使用需求。在安装匹配性上，构件的轴向长度也做了针对性的匹配，安装后大直径段的端面会和安装基座表面保持齐平，不会突出过多导致操作人员过往时剐蹭，也不会凹陷过深导致压紧力不足，在做三维建模时，特意将安装配合面的公差做了合理的设置，定位柱段和安装孔采用间隙配合，方便现场安装时的快速插入，而头部的压紧端面则设计了微小的脱模斜度，既方便成型时的脱模，也能在拧紧时让压紧力更均匀地分布在接触面上，避免局部压力过大导致绝缘件被压裂。在实际的工位应用中，这类绝缘构件往往被安装在冲压模具的到位检测传感器安装座、工位间的信号转接模块固定位、安全联锁装置的安装支架处，这些位置都需要和模具本体做电气隔离，避免模具上的静电或者焊接工位传导过来的杂散电流影响低压信号的传输，之前有不少生产线因为绝缘件设计不合理，出现过传感器误信号导致的设备急停，不仅影响生产节拍，还可能带来模具损坏的安全隐患，而这种针对冲压工况专门设计的绝缘构件，能有效规避这类问题，在长期的运行中保持稳定的绝缘性能和机械固定强度。
