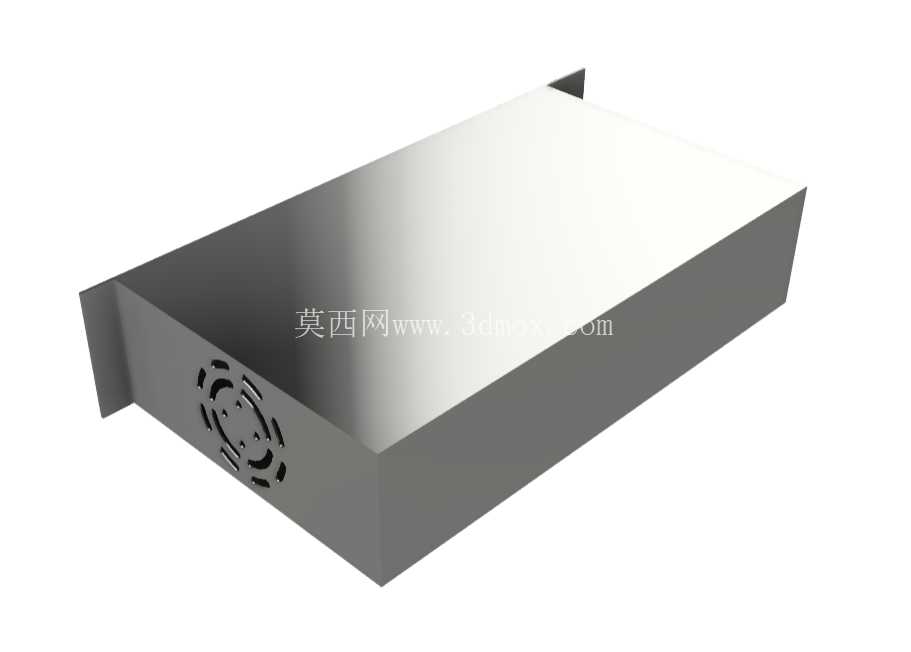

36V20A720W开关模式电源金属外壳结构

这款720W规格的开关电源金属壳体，是面向工业低压直流供电场景开发的钣金结构件，日常配套的电源核心参数为36V额定输出、20A持续载流，广泛适配工业自动化控制柜内部供电、小型数控设备辅助供电、户外LED驱动系统供电、通讯基站末端直流供电等场景，这类壳体作为开关电源的防护与承载结构，直接决定了电源模块在复杂工况下的运行可靠性与安装适配性。从结构设计思路来看，整体采用一体式折弯钣金成型工艺，壳体主体选用冷轧钢板作为基础材质，表面做哑光金属处理，兼顾结构强度与电磁屏蔽性能，能够有效阻隔电源内部功率器件工作时产生的电磁辐射对外界敏感元件的干扰，同时也能抵御外界环境中的粉尘、轻微飞溅物对内部电路板、功率变压器、整流器件的侵入。壳体侧面预留的阵列式通风孔，是结合内部功率器件的散热路径做的针对性设计，通风孔的排布位置刚好对应内部功率MOS管、整流桥、高频变压器的核心发热区域，配合内部可选装的轴流风扇，能够形成顺畅的对流散热通道，保证电源在满负载720W持续输出时，壳体内部的温升控制在器件允许的工作范围内，避免因热量堆积导致的器件寿命衰减、输出参数漂移问题。在安装边界设计上，壳体两端延伸出的带安装孔折边，是标准的机柜安装适配结构，安装孔的孔距符合常规工业电气安装的通用尺寸规范，既可以通过螺丝直接固定在电气柜的安装背板上，也可以搭配标准导轨卡扣实现DIN导轨的快速挂载，能够适配不同安装场景的固定需求，不需要额外做安装转接件。壳体的内部空间做了分区规划，靠近输入接线端的区域预留了EMI滤波电路的安装位，中间区域对应高频变压器与功率板的安装位置，输出端区域预留了整流滤波与输出接线端子的空间，各区域之间的钣金折边同时起到结构加强与电气隔离的作用，避免高压输入区域与低压输出区域之间的安全距离不足带来的安规风险。壳体的拼接结构采用无外露焊点的折弯咬合设计，配合少量自攻螺丝实现上下盖的紧固，既保证了壳体整体的结构刚性，在后期电源维护时也可以快速拆卸上盖完成内部器件的检修更换，不需要做破坏性拆解。从外形尺寸的适配性来看，整体壳体的长宽高比例控制在紧凑区间，不会占用过多的电气柜内部安装空间，同时预留的内部空间余量也能够满足不同厂商同规格电源板的替换安装，具备较好的结构通用性。壳体表面的处理工艺能够适应常规工业环境下的防氧化需求，在无强腐蚀的车间、机房环境下长期使用不会出现表层锈蚀脱落的问题，侧面的通风孔做了翻边处理，避免钣金加工后的锐边在装配、维护过程中划伤操作人员，也防止线材穿过时被割破绝缘层造成短路隐患。在实际选型应用中，这类钣金壳体的结构强度能够满足常规工业场景下的抗振动要求，在设备运输、设备运行产生的持续振动工况下，不会出现钣金变形、安装松脱的问题，壳体的边角处做了小角度折边钝化处理，没有尖锐的外凸棱角，避免安装操作过程中的磕碰损伤。
