三轮全向轮移动作业机械手底盘结构

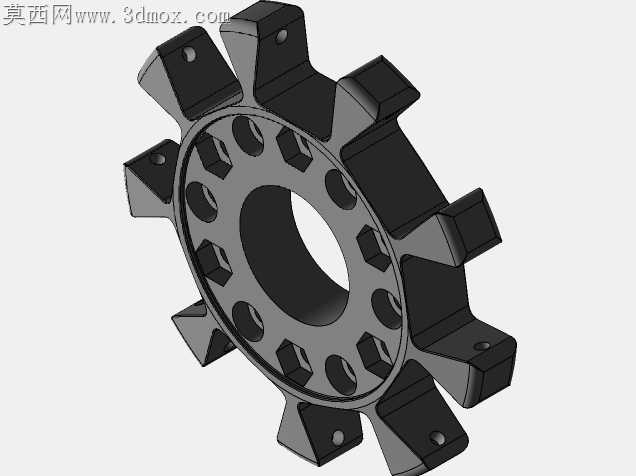

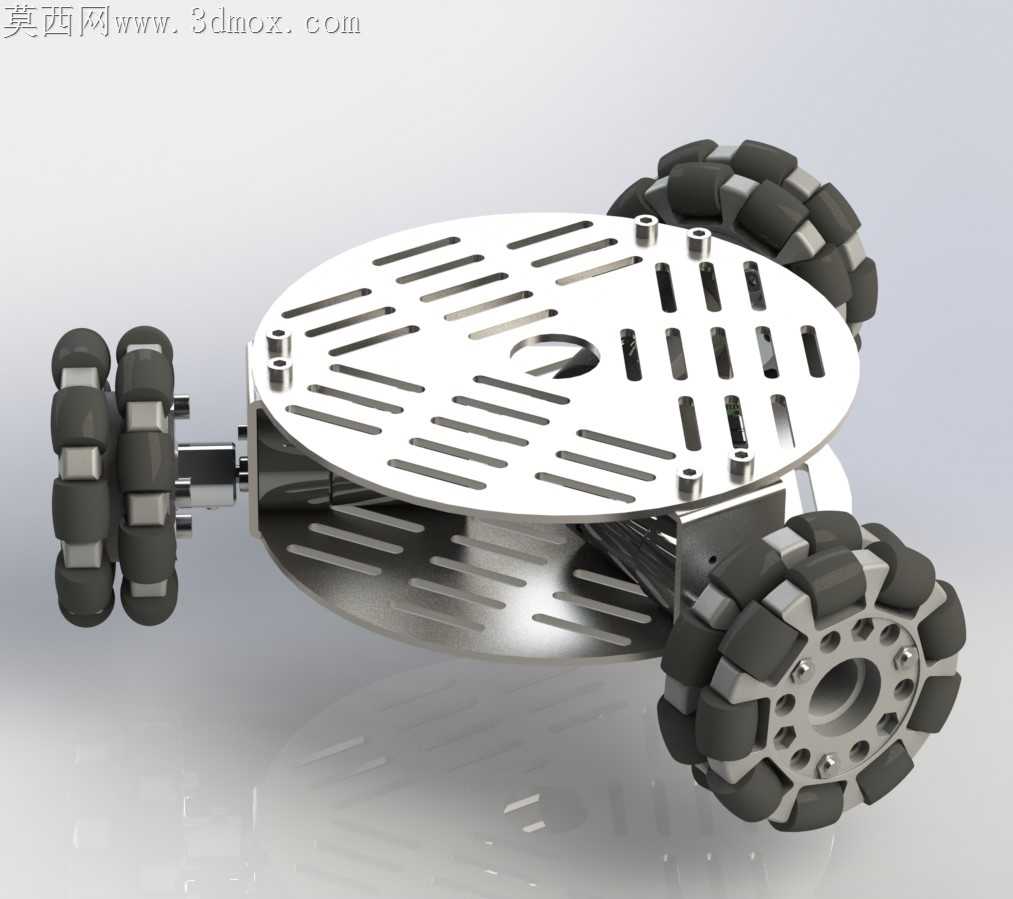

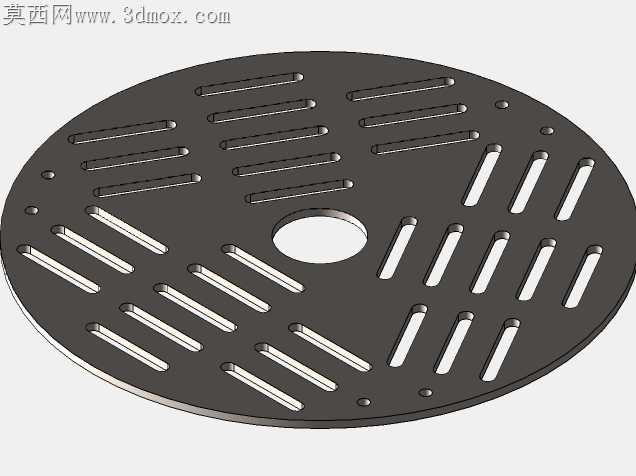

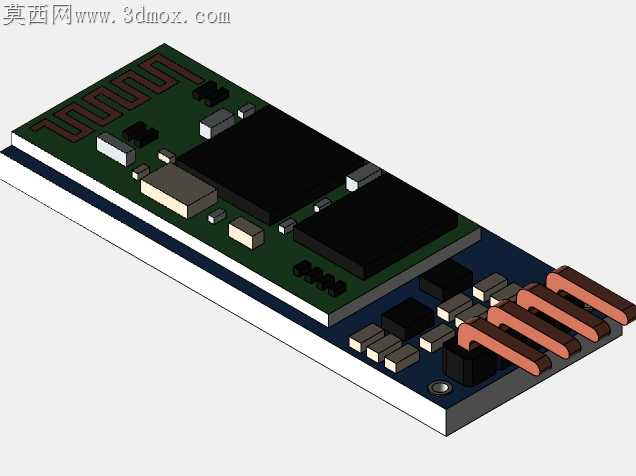

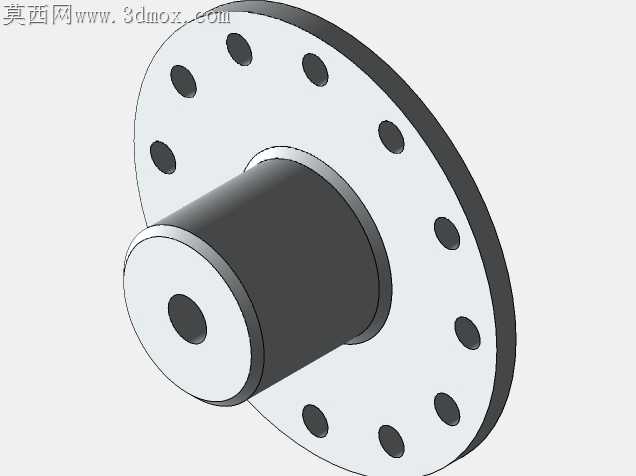

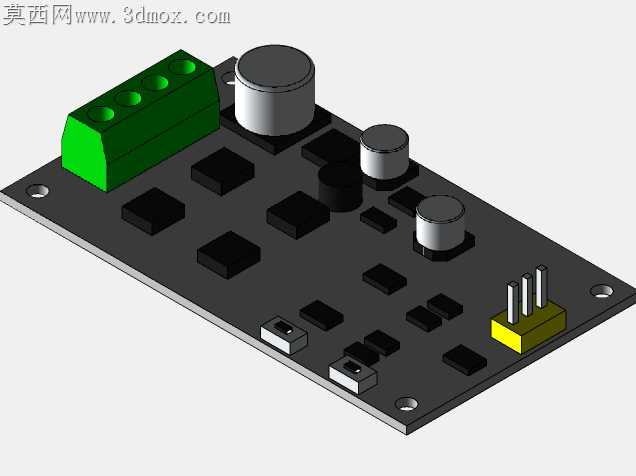

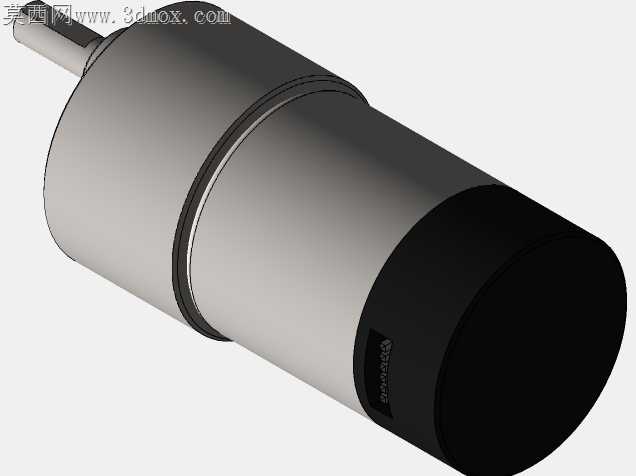

常规三轮移动底盘在狭小工位内转向时，常因轮组布局偏差出现侧滑卡滞，轮轴同轴度公差超差还会导致运行时轮体偏磨，长期使用后底盘晃动量累加，直接影响末端机械手的定位精度。这款三轮全向移动底盘的轮组安装座采用分体式铣削成型，每个轮座与上层安装板的连接孔位预留了0.02mm的微调余量，装配时可通过塞尺校准三个全向轮的接地平面度，避免单轮悬空导致的动力损耗。上下两层镂空铝板的槽道并非单纯减重设计，长圆孔的排布方向完全对应轮组驱动模块、传感器支架、机械手基座的安装点位，走线可顺着槽道内嵌布置，不会在底盘回转时被轮组剐蹭，同时镂空结构能让轮组运转时带动的气流穿过板件，带走驱动电机长时间工作积攒的热量。全向轮的辊子衔接处做了倒角过渡，辊子与轮毂的连接销轴选用不锈钢材质，避免频繁换向转动出现销轴锈蚀卡滞，轮体与驱动轴的配合采用D型轴截面，相比普通平键连接能消除键槽间隙带来的换向回程差，底盘做零半径回转动作时，三个轮的转速匹配误差可控制在极小范围，不会出现原地打转的偏移。两层板之间的支撑柱采用内六角螺丝双向锁附，支撑柱端面与板件接触处做了沉台设计，锁附时螺丝头完全沉入沉台内，不会突出板件表面干涉上层机械手的安装，支撑柱的长度公差控制在0.01mm以内，保证上下两层板的平行度，避免板件倾斜导致重心偏移。轮组外侧没有多余的突出结构，在狭窄的实训工位或者自动化产线侧边穿行时，不会剐蹭周边的设备护栏，底盘中心预留的大尺寸通孔可穿过机械手的线缆与气路管路，避免管路随底盘转动时出现缠绕弯折。调试轮组预紧力时，可通过安装座的微调孔位调整轮体与地面的接触压力，既不会因压力过大增加电机负载，也不会因压力过小出现打滑，在平整的环氧地坪上运行时，全向移动的动作流畅无顿挫，能精准配合末端机械手完成定点取放作业的位移需求。
