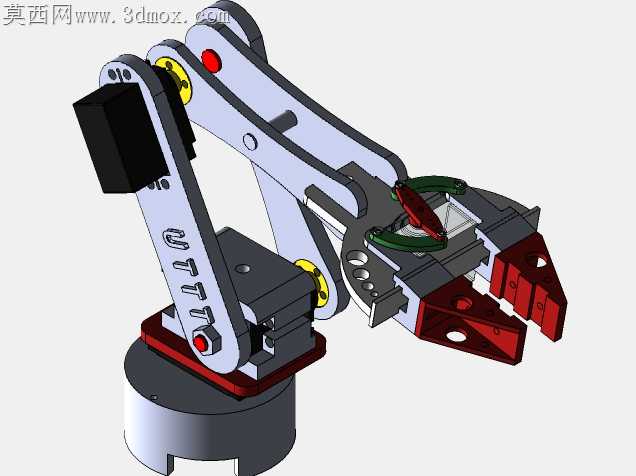

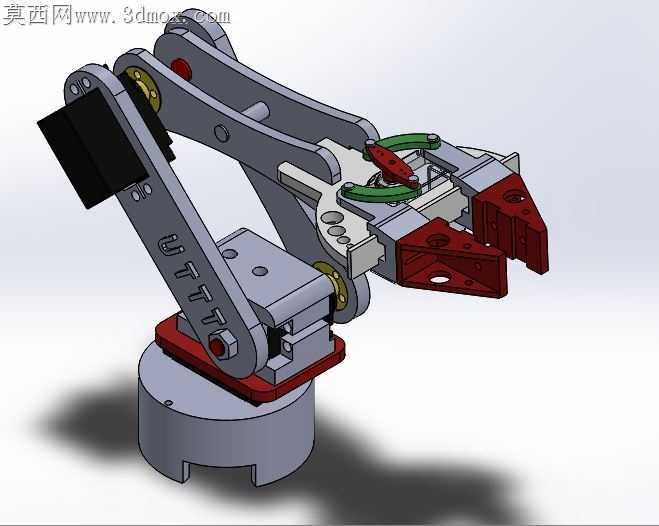

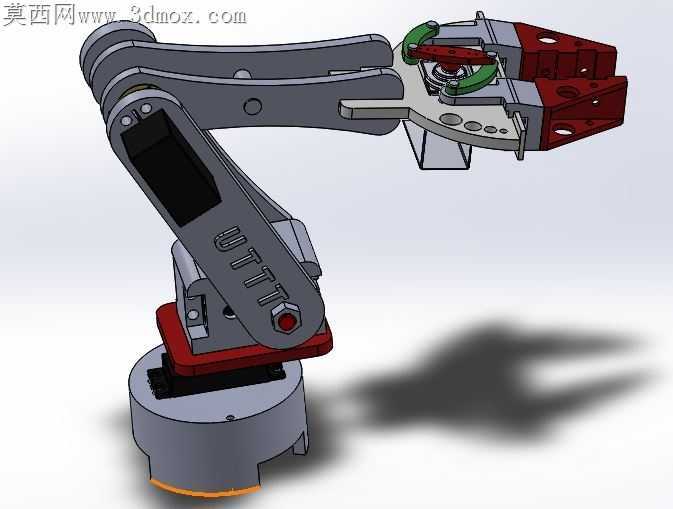

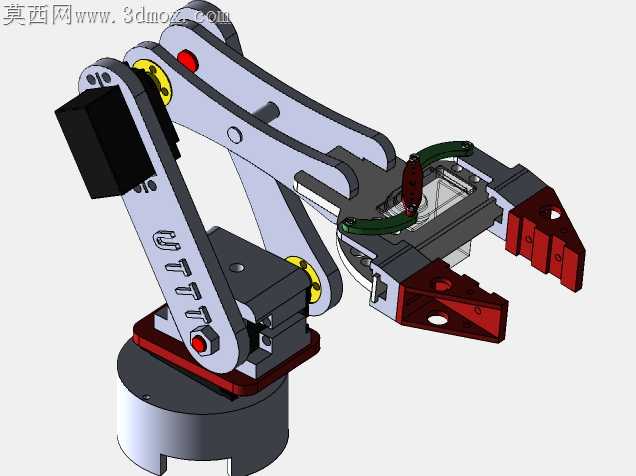

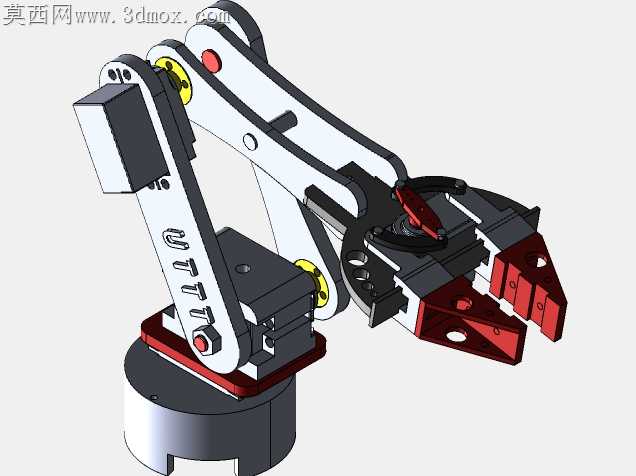

多关节夹持式教学实训机械臂结构

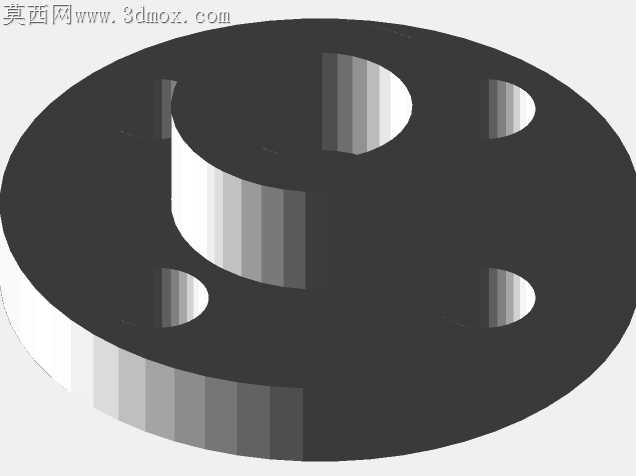

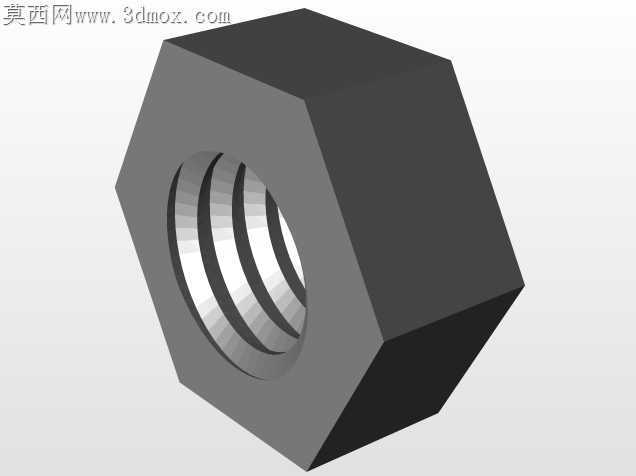

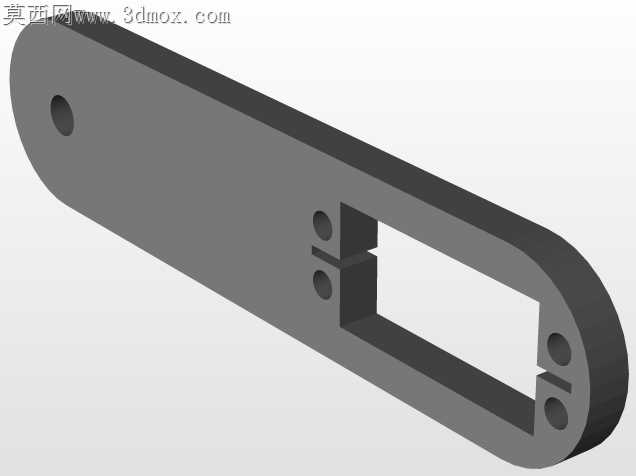

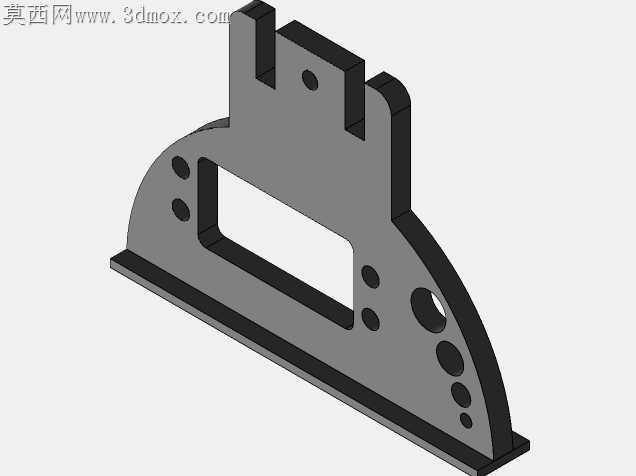

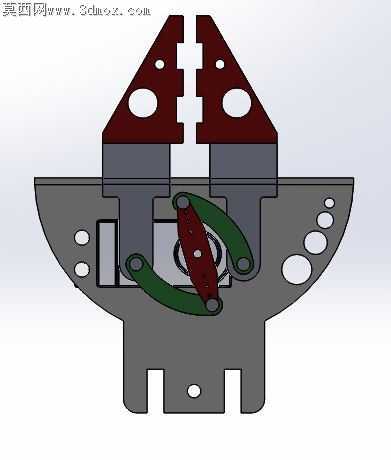

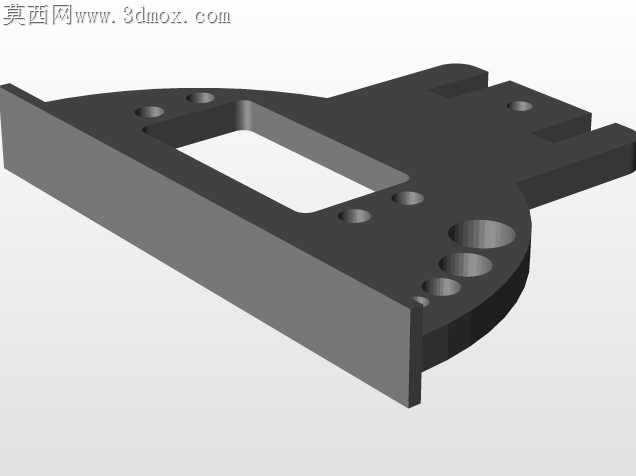

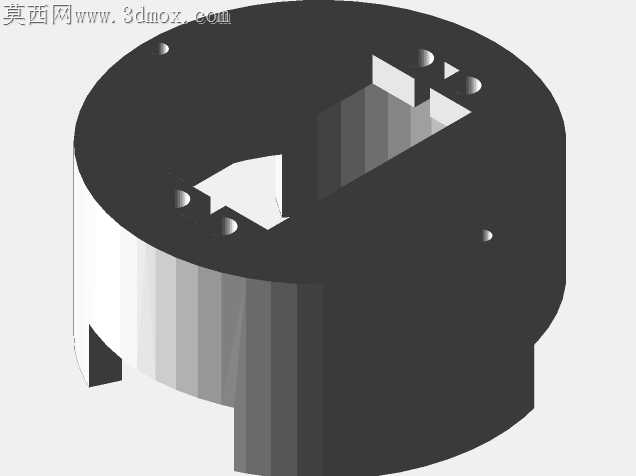

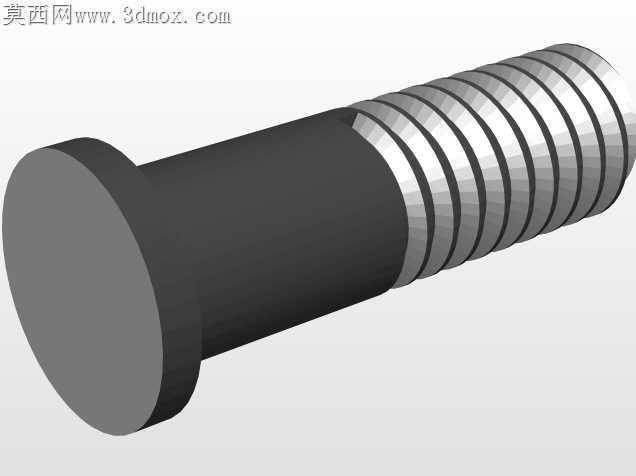

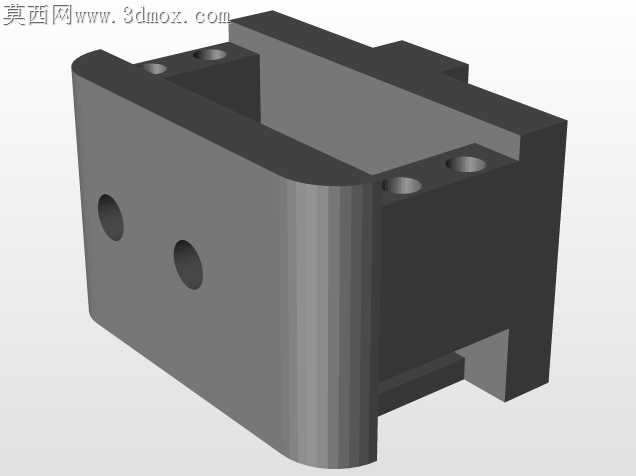

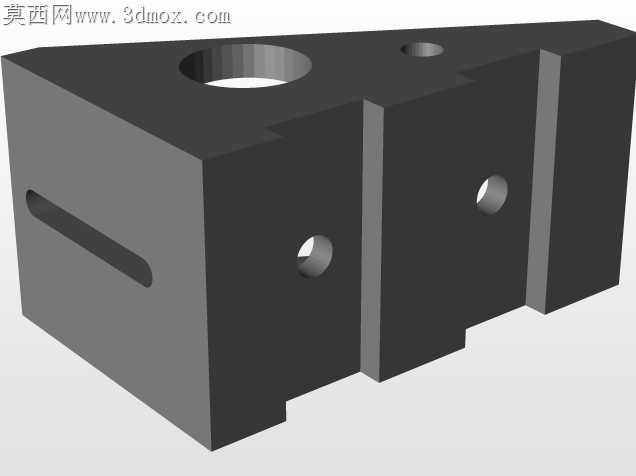

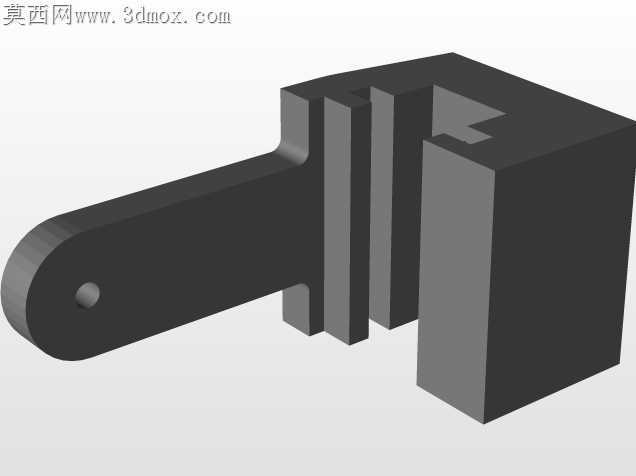

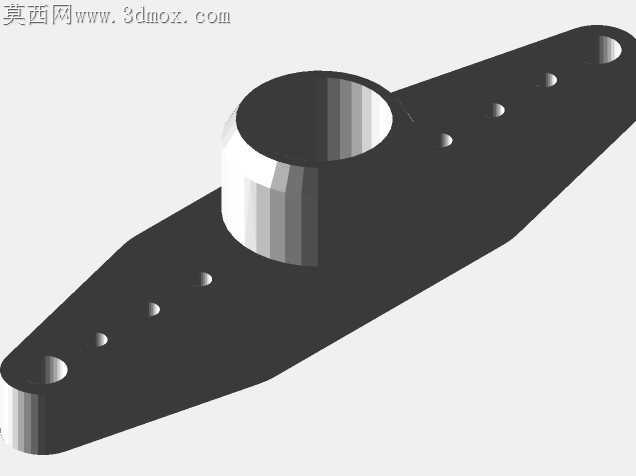

桌面级实训机械臂的加工适配一直是教学设备落地的核心痛点，很多开源方案为追求视觉效果忽略了机加工的可行性，要么薄壁件铣削时震刀变形，要么装配后关节旷量过大无法完成精准定位。这款机械臂的结构设计完全围绕常规铣削、3D打印的加工特性做了取舍，没有刻意追求异形曲面的视觉冲击，所有受力连杆的截面都做了等厚处理，大臂小臂的侧壁厚度统一保留3mm的加工余量，既满足FDM打印时的层间结合强度，也适配铝板铣削时的走刀路径，不会出现局部壁厚骤变导致的加工变形。夹爪部分的开合结构没有采用复杂的齿轮啮合传动，改用交叉连杆配合复位弹片的方案，夹指的安装面预留了条形调节槽，不需要二次加工就能适配不同形状的夹持端头，红棕色的夹指零件特意做了分体式设计，磨损后可以单独更换，不需要报废整个爪部组件。底座的旋转支撑位没有选用定制的交叉滚子轴承，改用常规深沟球轴承配合止推垫片的组合，轴承安装位的公差带选了过渡配合，学生实训装配时不需要专用压合工具，用橡皮锤就能完成组装，同时能保证旋转时的同轴度，不会出现转动卡顿的问题。关节处的转动副都预留了润滑脂存储槽，长时间反复转动实训也不会出现干磨异响，连杆上的走线槽做了内嵌式处理，线缆不会随关节转动被拉扯剐蹭，之前很多实训机械臂用不了几次就出现线缆断裂的问题，这个结构把线缆的弯折半径控制在合理范围，反复弯折也不会出现线芯折断的情况。臂身侧面的标识槽做了下沉0.5mm的设计，不管是激光打标还是粘贴铭牌都不会突出表面，不会和周边转动的连杆发生运动干涉。所有连接螺丝的沉头孔深度都做了统一计算，螺丝锁紧后不会突出零件表面，既避免了运动剐蹭，也让整体外观更整洁。夹爪的开合限位做了硬限位加软缓冲的组合，开合到极限位置时不会出现刚性撞击，既能保护驱动舵机的齿轮，也能降低实训操作时的碰撞噪音。底座的安装孔位做了通用化的间距设计，可以直接固定在现有实训工作台的T型槽上，不需要额外打孔制作安装底板，降低了实训场地的布置成本。
