工业电子设备塑料外壳注塑模具结构

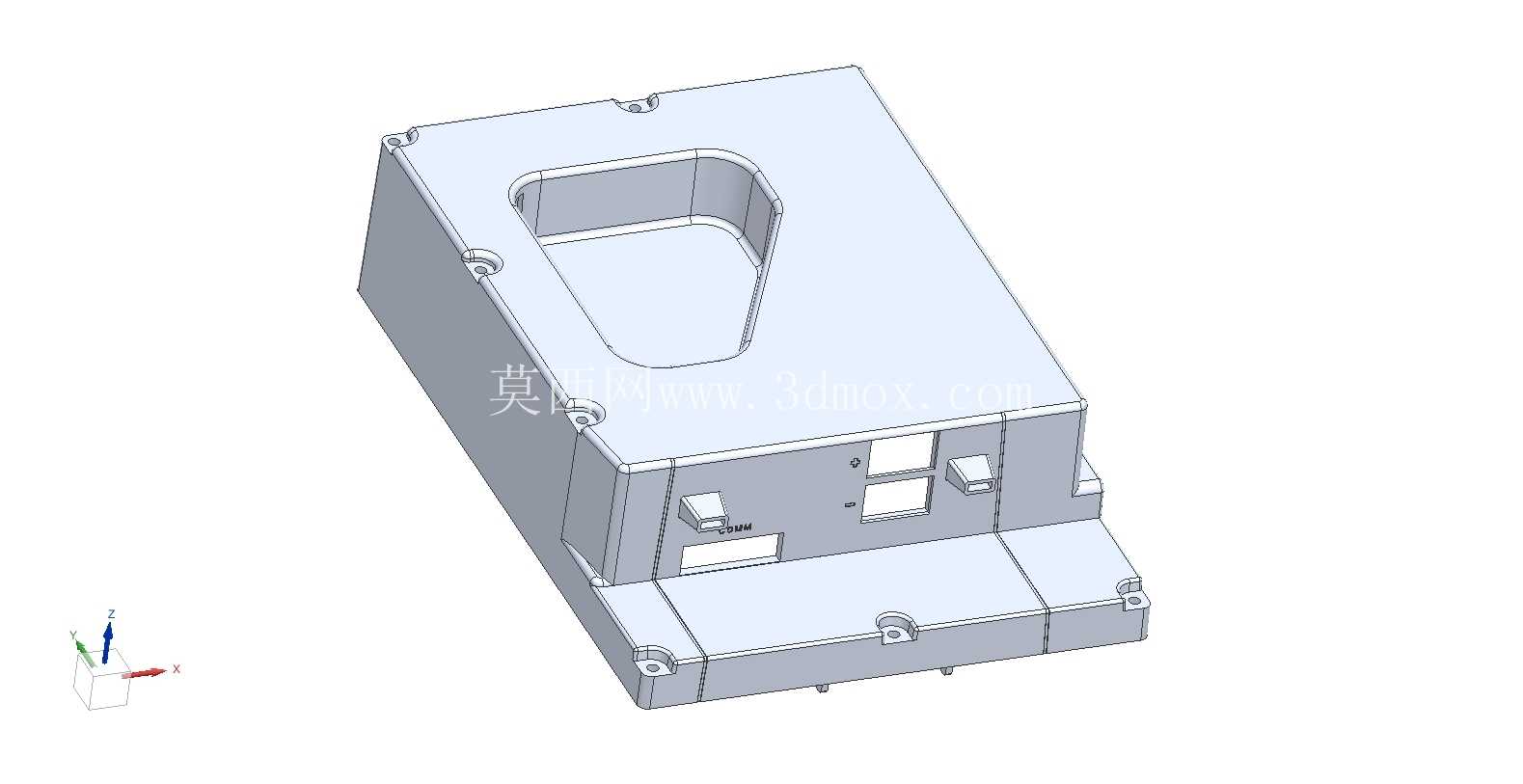

这套模具对应的注塑件，是面向工业控制、嵌入式电子、电源类设备开发的防护外壳，日常会被用在车间控制柜内的控制单元、桌面式工业检测仪器、物联网边缘采集终端这类场景里，核心作用是给内部的PCB板、电子元器件、接线端子提供物理防护，同时隔绝外界粉尘、潮气，避免元器件受外力磕碰损坏，也能规整设备内部走线，让成品设备的外观更规整统一。

从实际使用需求倒推设计逻辑的时候，首先要考虑的是注塑成型的工艺可行性，整个壳体的壁厚做了均匀化处理，不同区域的壁厚差控制在合理区间，避免注塑过程中因为冷却速率不一致导致表面缩痕、内部应力集中的问题，所有的棱边位置都做了适配的圆角过渡，既可以减少注塑时熔体流动的阻力，让胶料能快速充满模腔，也能避免成品外壳的锐边划伤装配人员，同时提升壳体整体的结构强度，减少受外力冲击时的应力开裂风险。

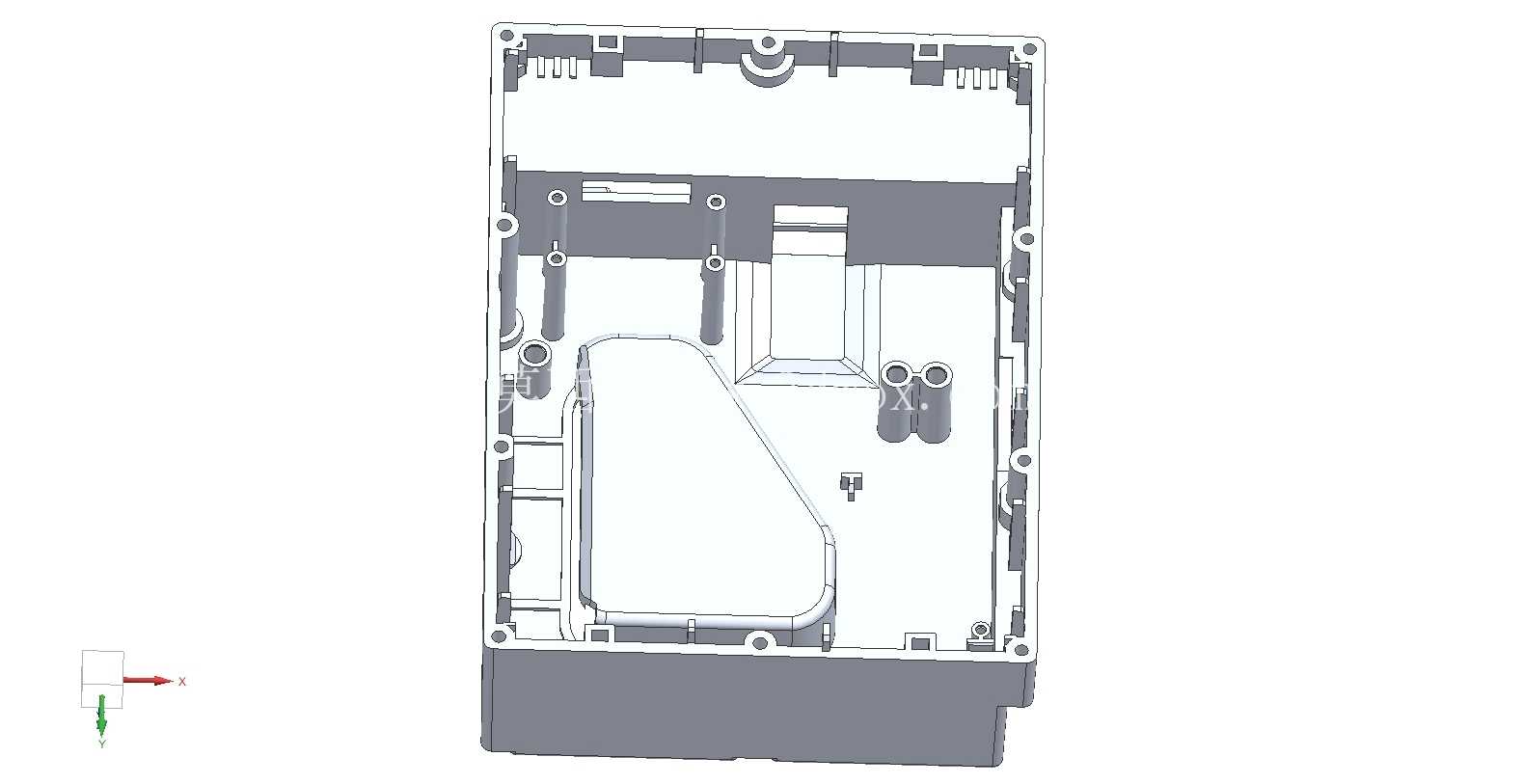

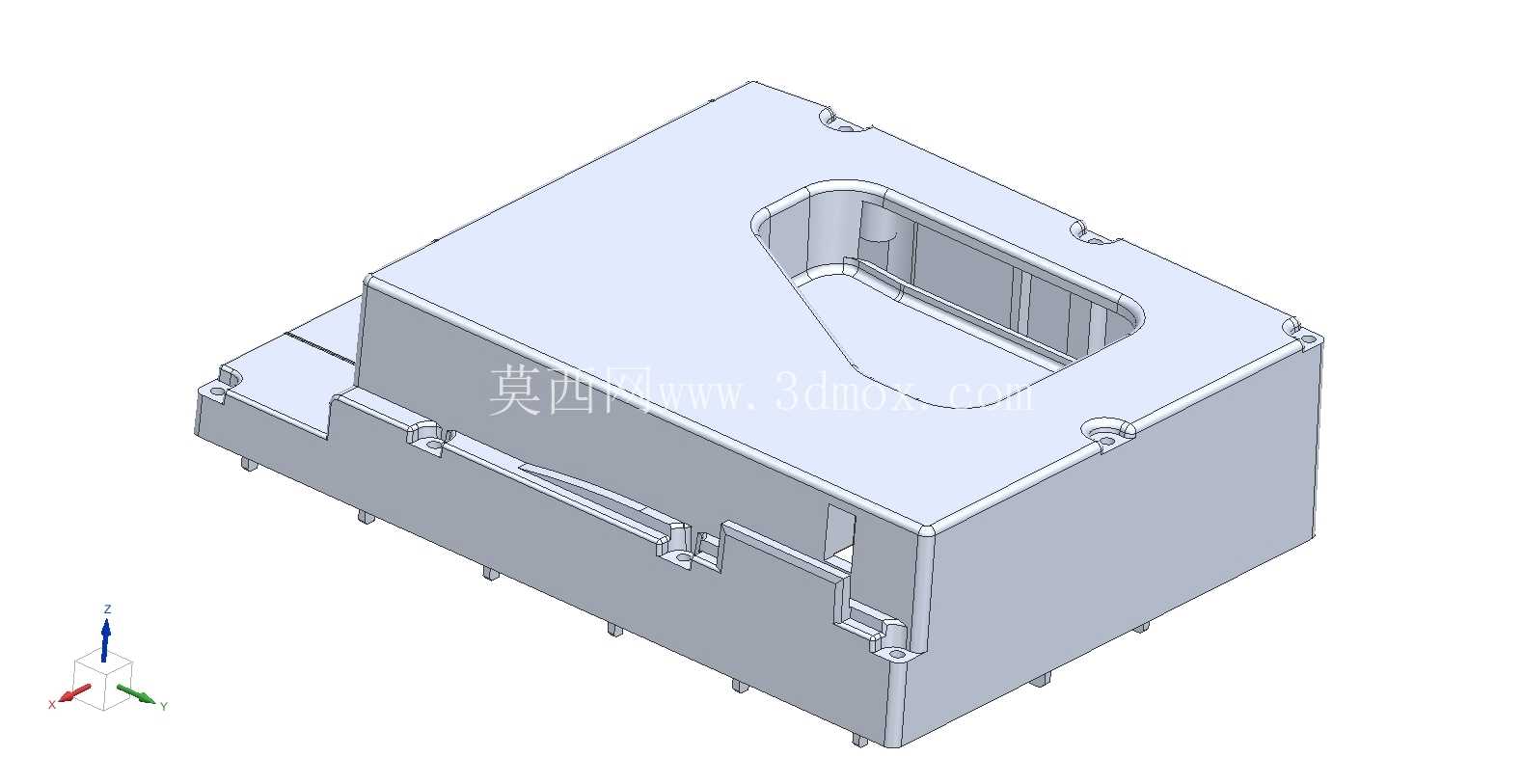

壳体上预留的安装凸台和螺孔位，是直接对应PCB板、电子元件的安装尺寸设计的，凸台的高度做了精准控制，保证电路板装入后和壳体内壁留有足够的安全间隙，避免元器件引脚触碰壳体内壁造成短路；侧方的开口位置对应连接器、开关、IO端口的安装尺寸，开口边缘做了定位卡槽，不用额外打胶就能让外接接口的面板卡紧固定，装配效率更高。壳体底部的平坦底座，是为了让设备能平稳放置在操作台面上，也适配导轨安装、螺丝固定两种安装方式，不管是嵌入机柜安装还是桌面放置都能适配。

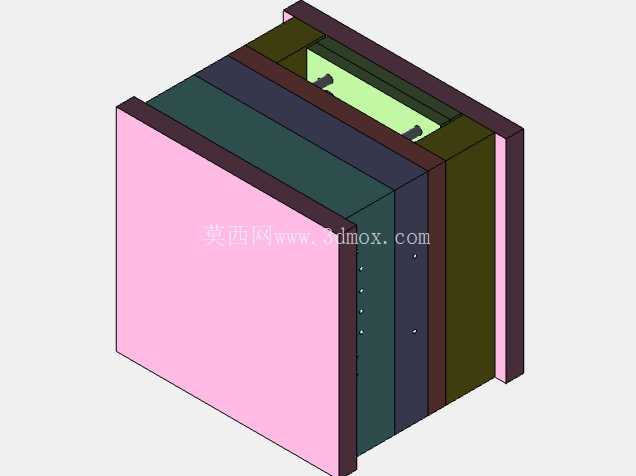

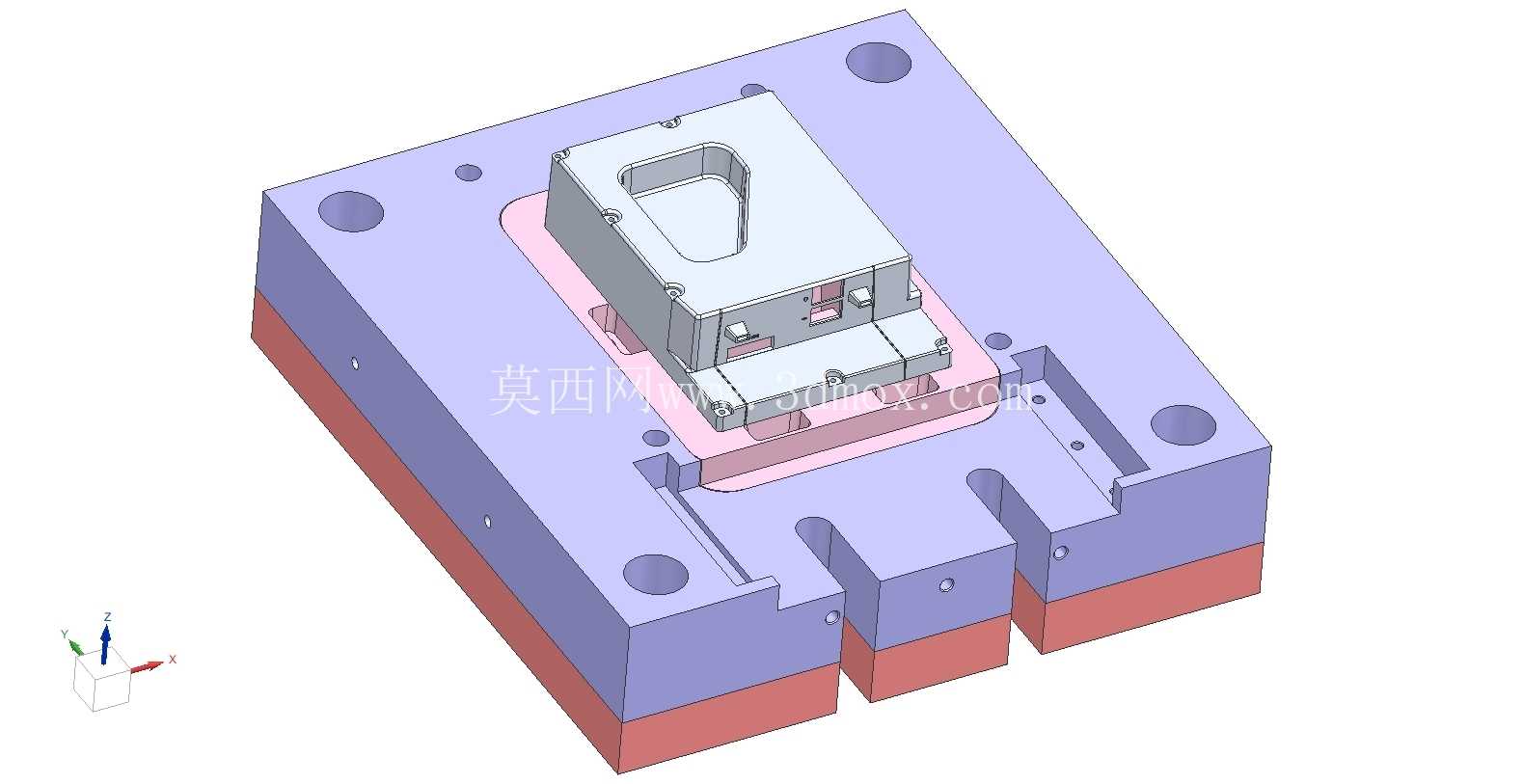

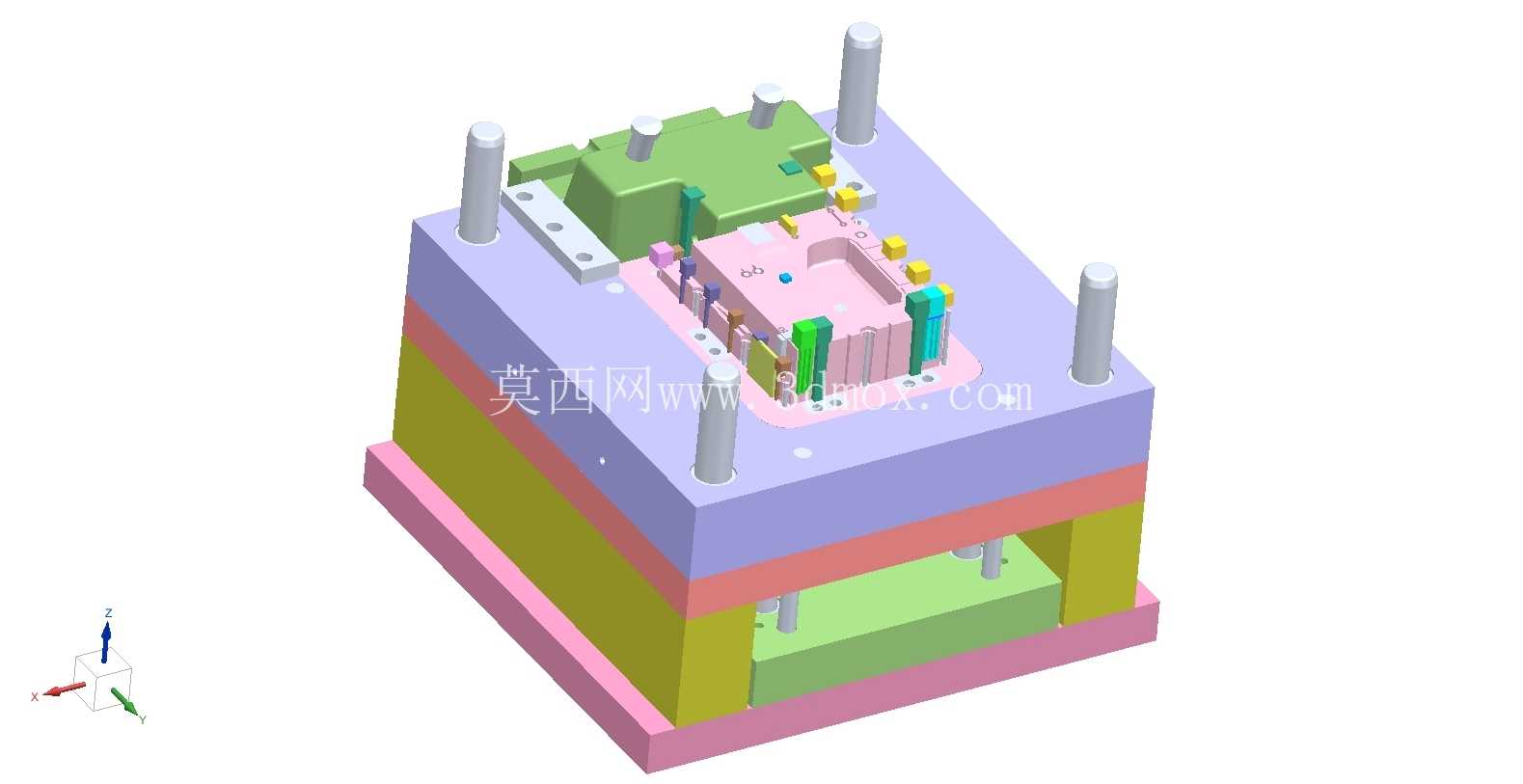

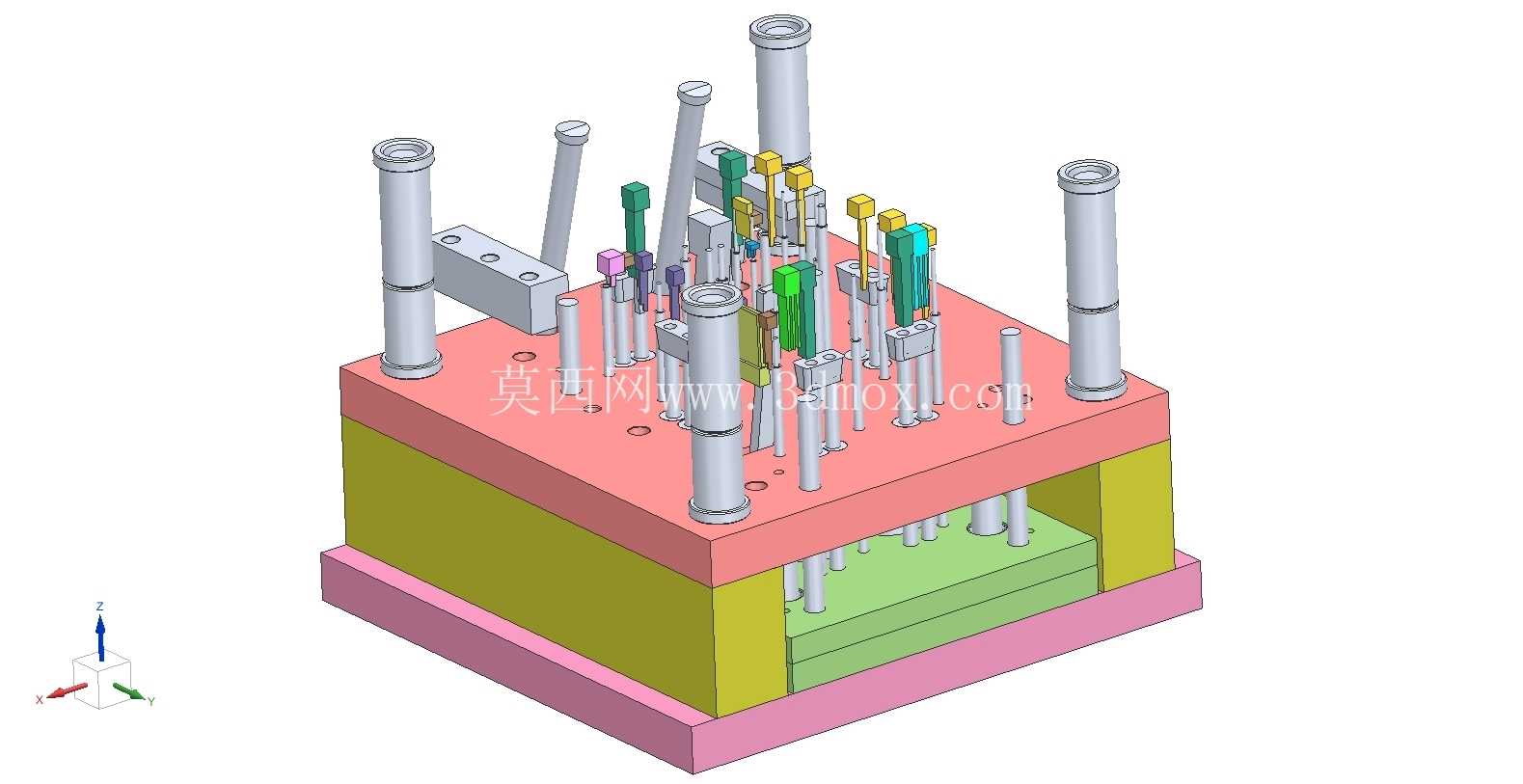

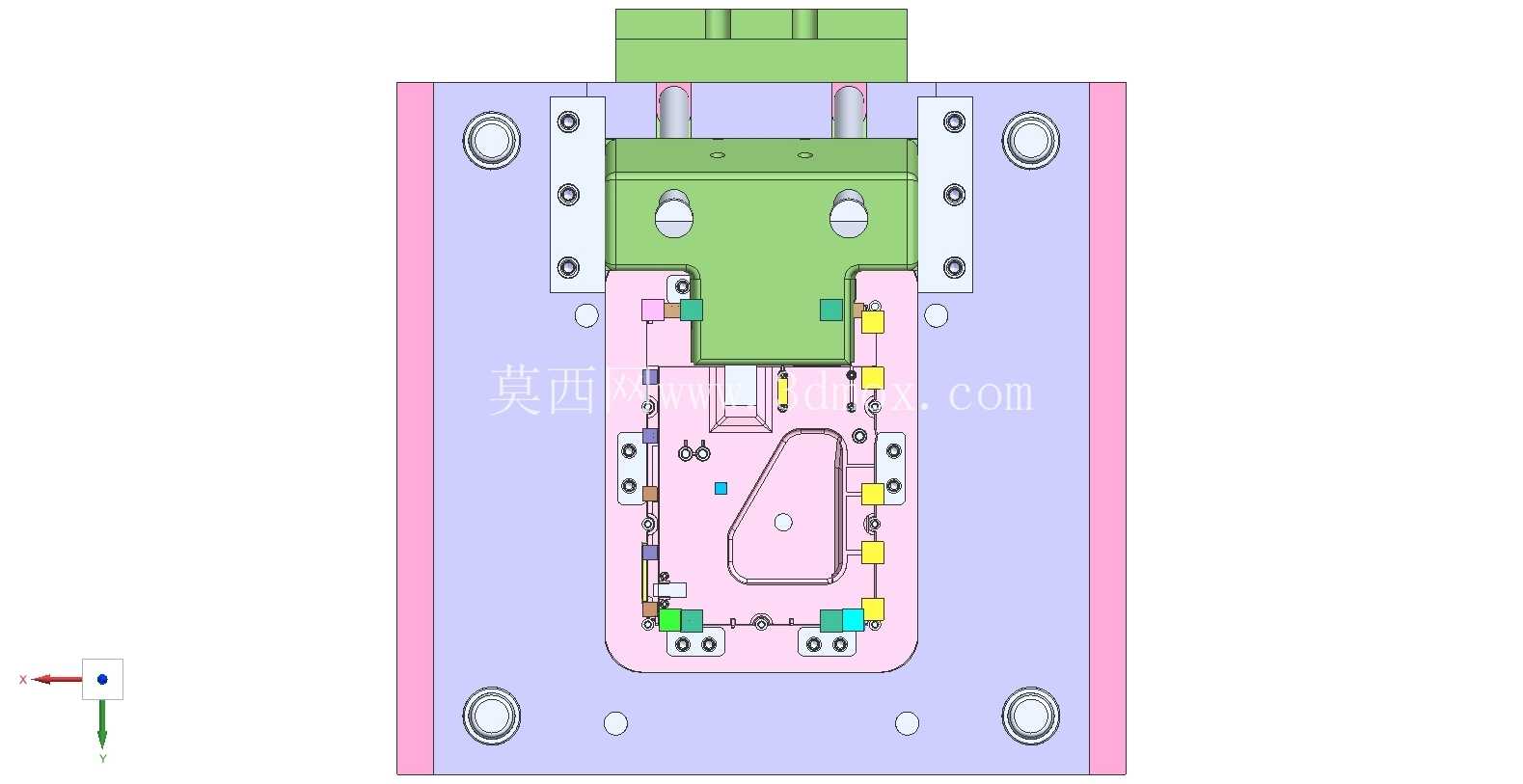

模具本身的结构设计完全匹配壳体的成型需求，模腔的分型面选在壳体外观面的边缘位置，避免分型线落在产品的正面外观区域，减少后续披锋处理的工作量；顶出机构的位置对应壳体内部的加强筋、安装凸台位置，顶出力均匀分布，避免顶出时产品变形；流道设计做了平衡式布局，让胶料能同时充满模腔的各个区域，减少成型周期，也降低胶料的浪费。模具的导柱、导套做了对称布置，合模时的定位精度能满足壳体的尺寸公差要求，保证批量生产时每个产品的尺寸一致性。

材料适配性上，这套模具支持ABS、PC、PP三种常用的工程塑料注塑，不同材料对应的收缩率都在模腔尺寸设计时做了补偿，不管是用韧性较好的PP做普通防护类外壳，还是用强度更高、阻燃性更好的ABS/PC做工业级设备外壳，都能保证成型后的尺寸符合安装要求。壳体内部的加强筋布局，是按照内部元器件的重量分布设计的，在电路板固定位、接口安装位的背面都加了对应加强筋，既提升壳体的整体刚性，避免长期使用后壳体变形，也不会因为加强筋太厚导致表面出现缩痕。

实际装配的时候，这套模具生产的外壳不需要做太多后处理，飞边清理后就能直接进入装配环节，壳体上的定位柱和上下盖的扣位做了公差适配，上下盖扣合后缝隙均匀，不需要额外打螺丝就能实现预固定，后续再通过预留的螺丝孔锁紧，整体装配效率比传统的无定位结构外壳提升不少。针对户外使用的物联网终端场景，壳体的合缝位置还预留了密封圈安装槽，加装密封圈后就能达到对应的防护等级，满足多场景的使用需求。
