塑料电池盖精密注塑成型模具结构设计

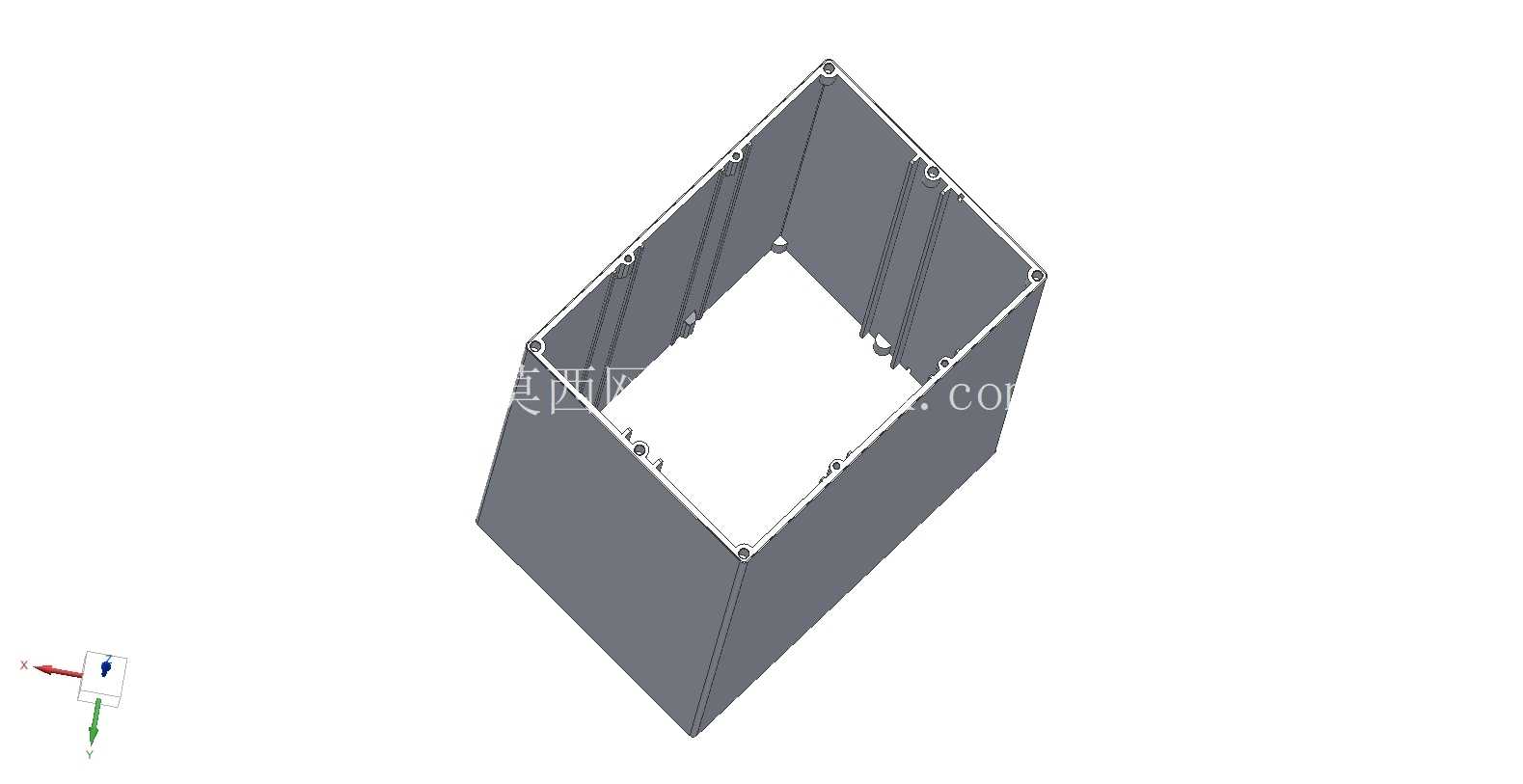

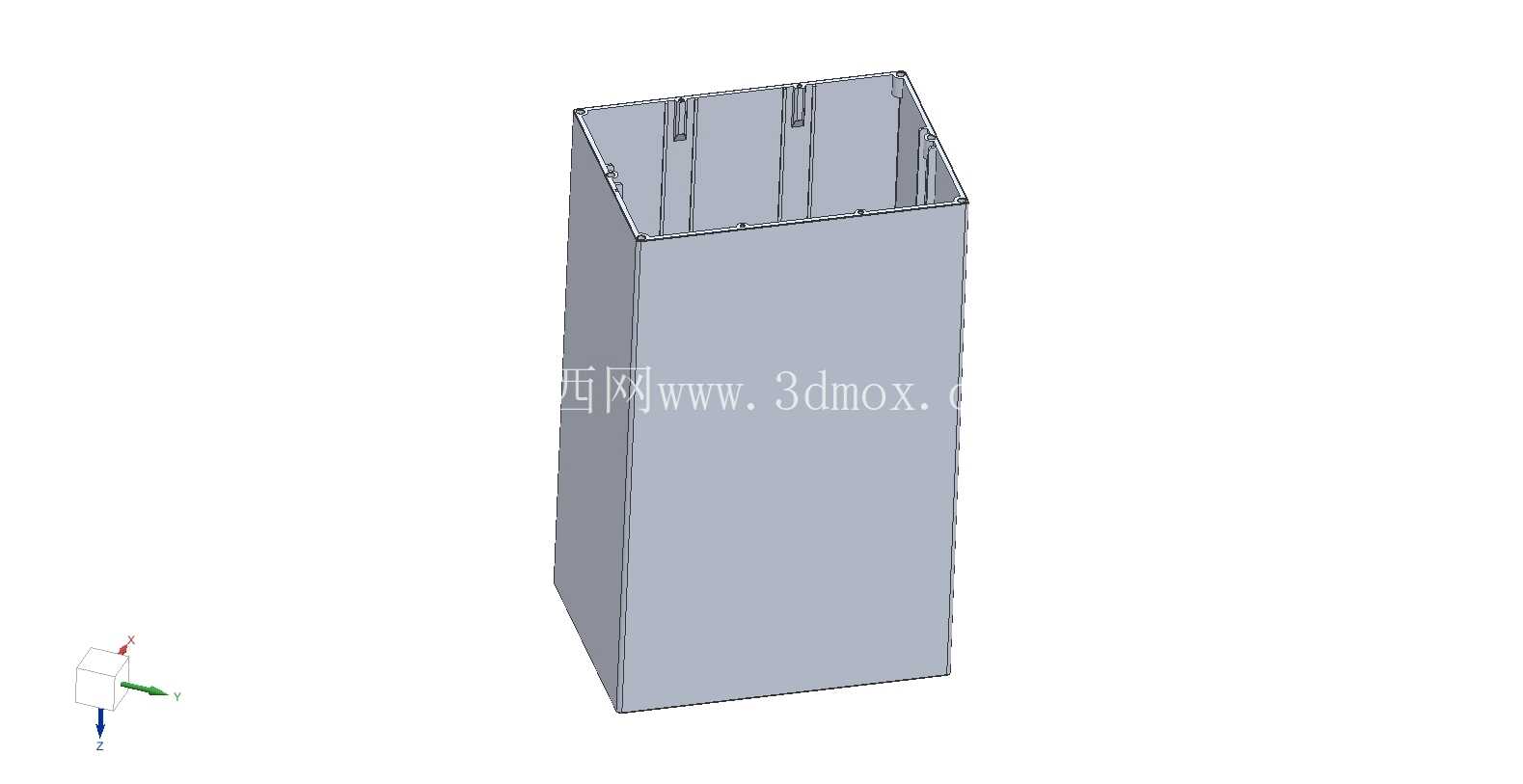

这套模具面向电子、工业领域的塑料电池盖量产需求开发，核心是通过标准化注塑成型逻辑，保障电池盖成品的尺寸一致性、装配适配性与防护性能，适配规模化生产的节拍要求。从实际应用场景来看，这类模具产出的电池盖，主要承担电池仓的密封防护、结构固定作用，既要在日常使用中阻隔灰尘、潮气侵入电池容纳空间，也要承受常规装配、使用过程中的外力冲击，避免出现开裂、变形导致的电池移位、接触不良问题，同时还要兼顾组装与后期拆卸维护的便捷性，不能出现卡扣过紧难以拆解、或者配合间隙过大松脱的情况。

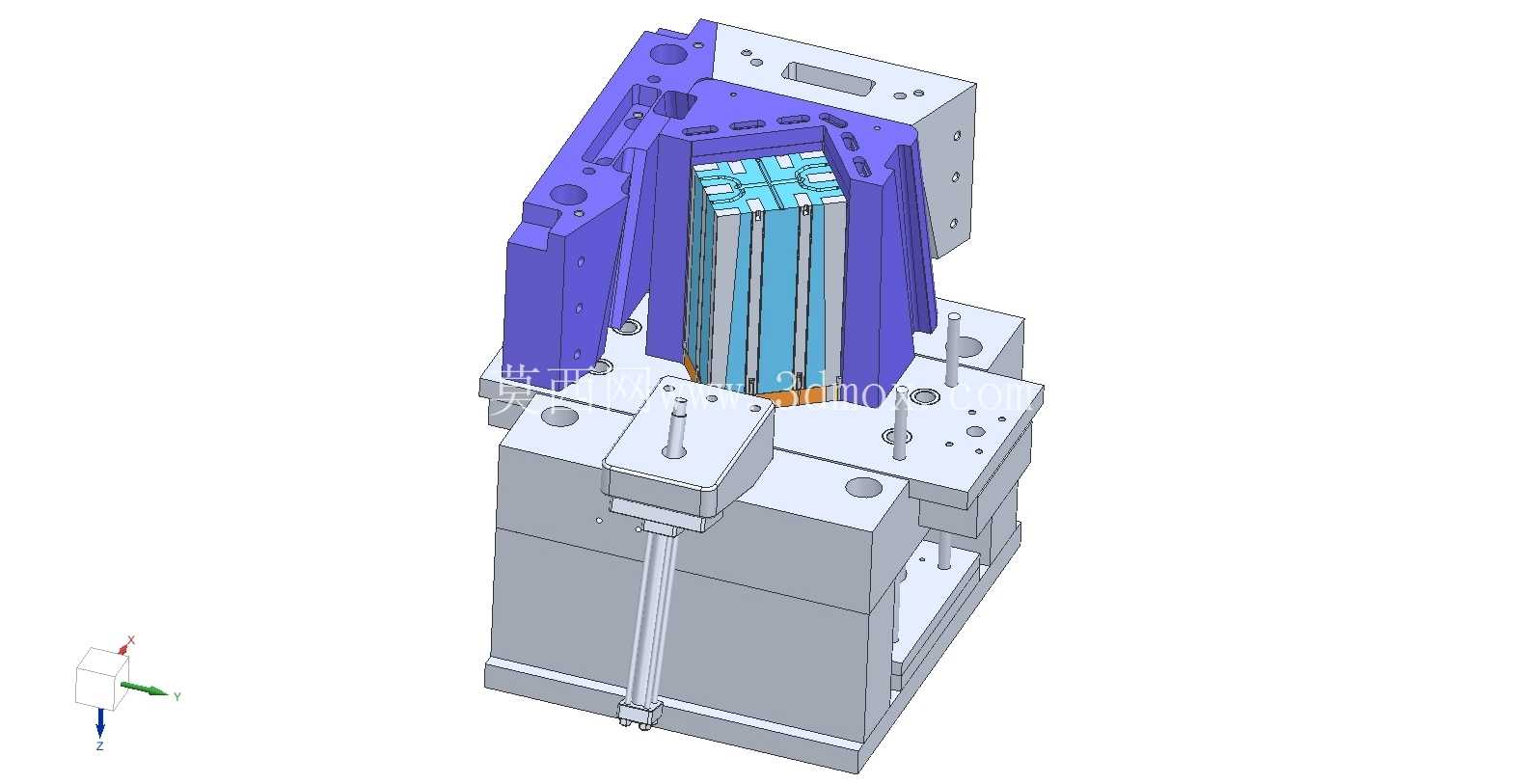

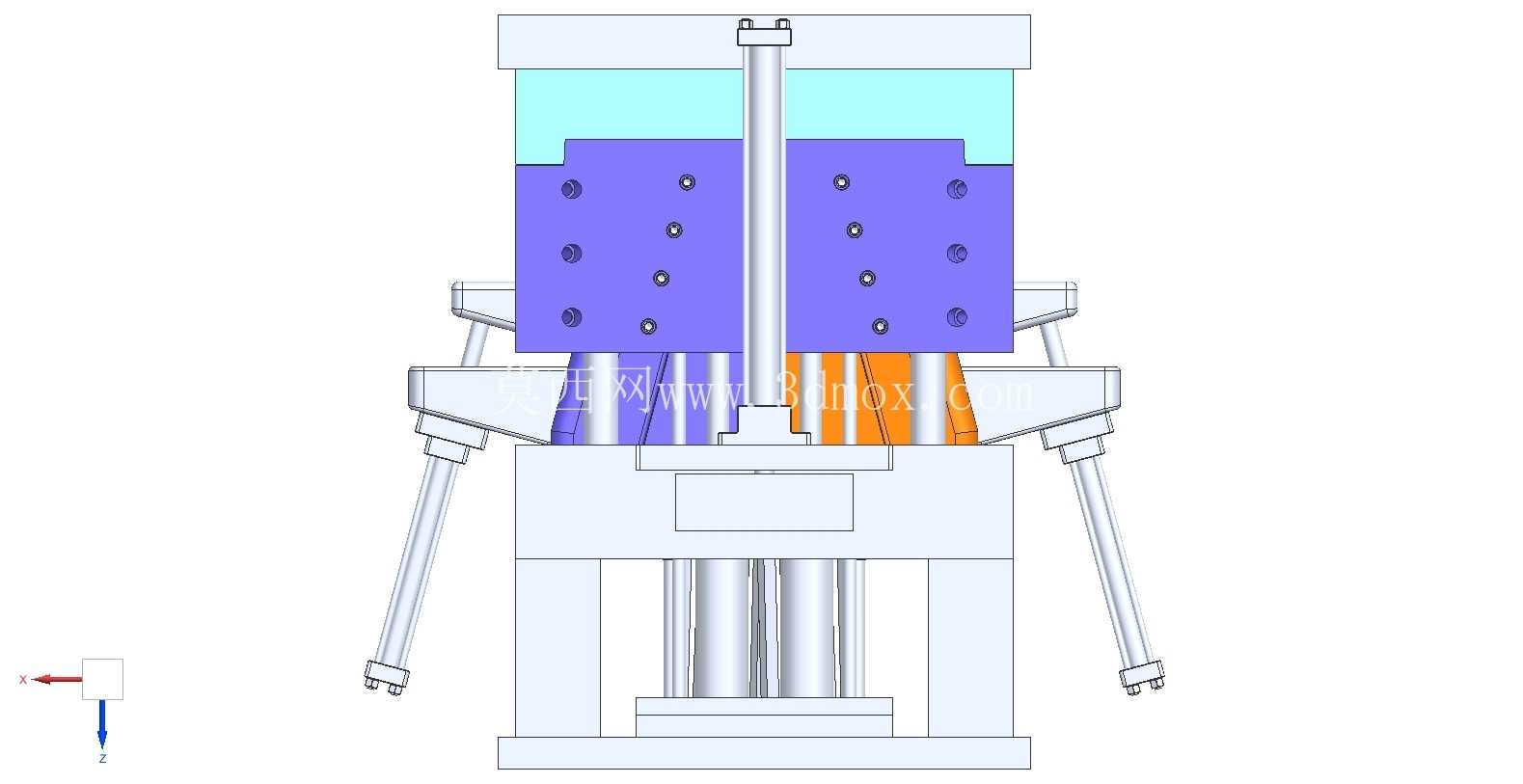

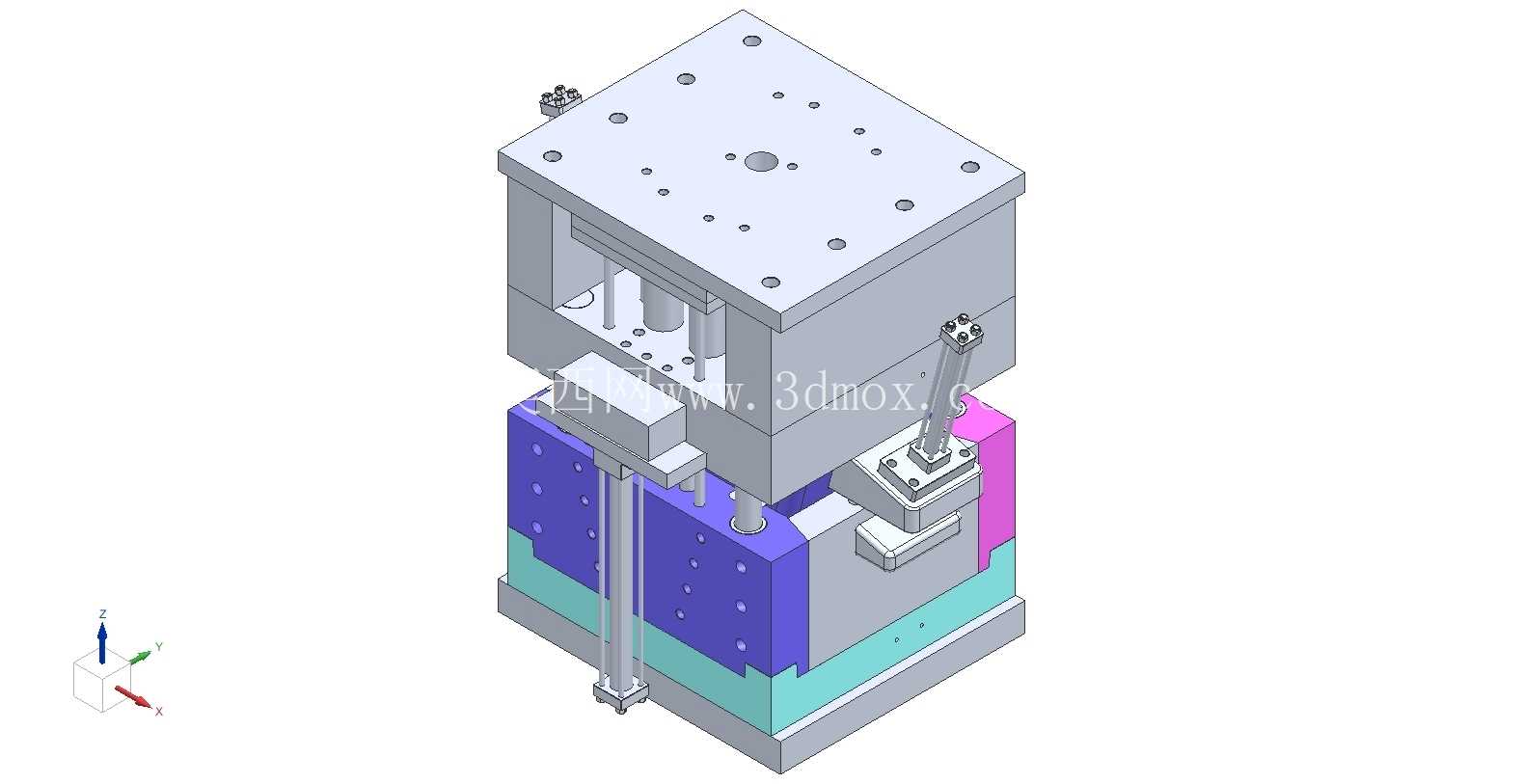

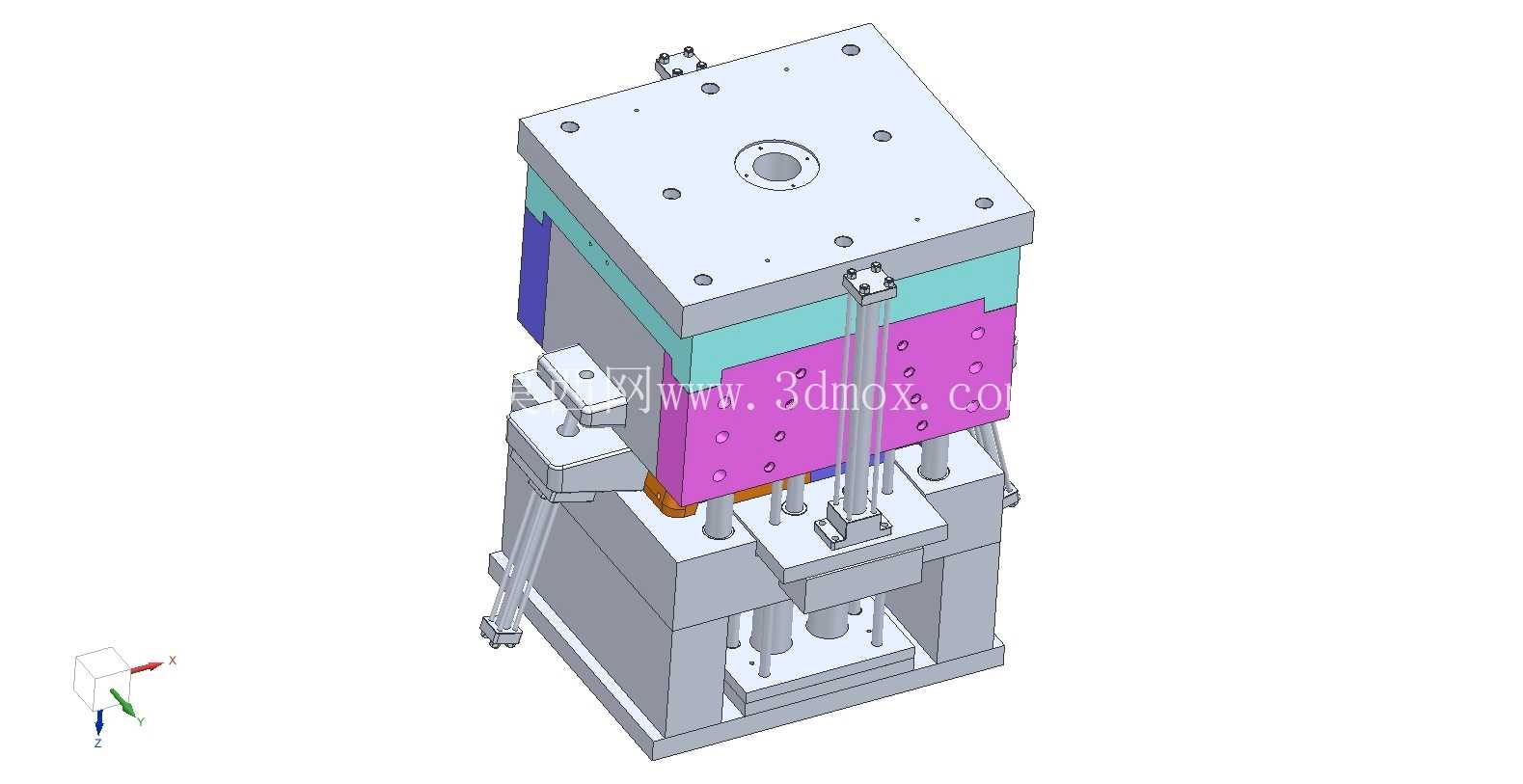

设计过程中首先围绕电池盖的成品结构做了模腔布局规划，结合产品的外形轮廓、壁厚分布，采用单型腔的结构排布，避免多型腔进胶不平衡导致的成品收缩率差异、飞边或缺胶问题。模架部分选用标准模坯做定制化加工，上模固定板预留了注塑机炮嘴的对中定位孔，周边均匀布置锁紧螺丝孔，保障模具与注塑机定模板的连接刚性，合模过程中不会出现偏移错位。上下模的合模导向依靠四角的导柱导套完成，导柱做了渗碳淬火处理，表面硬度达到HRC58以上，长期反复合模不会出现拉毛、磨损，保障合模精度的长期稳定性。

进胶方式选择了侧边潜伏式浇口，这种进胶结构在开模时可以自动切断浇口凝料，不需要后期人工修剪浇口残留，能大幅降低后工序的人工成本，同时浇口痕迹位于电池盖的非外观面，不会影响产品的外观质感。模仁部分根据电池盖的内部卡扣、加强筋结构做了拆分设计，容易出现排气不良、困气烧焦的筋位末端，专门开设了深度0.02mm的排气槽，既可以让型腔内的空气在注塑填充过程中顺利排出，又不会出现溢料飞边的问题。针对电池盖壁厚差异较大的位置，模仁对应位置做了差异化的冷却水路布局，靠近厚壁的位置水路间距缩小，提升冷却效率，避免厚壁位置冷却不均出现缩痕、翘曲变形，薄壁位置适当加大水路间距，防止冷却过快导致填充不足、冷隔缺陷。

顶出结构采用了顶针、顶板结合的组合顶出方式，对于电池盖边缘的薄壁位置，采用周边均匀布置的扁顶针，增大顶出接触面积，避免顶出过程中顶穿产品、留下明显顶白痕迹；对于产品内部的深筋、卡扣位置，配套对应的直顶杆，保证顶出过程中产品受力均匀，不会出现顶出变形、卡扣断裂的问题。模具的安装边界充分考虑了常规卧式注塑机的装模尺寸要求，模架整体长宽尺寸适配200吨级注塑机的哥林柱间距，模具总厚度在注塑机的最大、最小模厚允许范围内，顶出孔位置与注塑机的顶杆位置完全匹配，不需要额外做转接板就可以直接上机安装，减少上机调试的准备时间。

考虑到量产过程中的模具维护便利性，所有模仁镶件都采用了标准化的固定方式，易磨损的卡扣位置单独做了镶件拆分，出现磨损、飞边问题时不需要更换整块模仁，只需要更换对应镶件就可以快速恢复生产，大幅降低模具的维护成本与停机时间。导套、顶针等易损件都选用标准规格，备件采购便捷，不需要单独定制加工。整套模具的开合模行程做了精准核算，开模距离足够取出产品与浇注系统凝料，不会出现开模行程不足导致的取件困难，合模过程中配套的精定位结构可以进一步保障合模精度，避免产品出现段差、错模问题，长期量产的尺寸稳定性可以控制在±0.02mm以内，完全满足电池盖与电池仓的装配公差要求。
