双工位顺畅转动连接插座结构设计

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1201859
  • 双工位顺畅转动连接插座结构设计
  • 双工位顺畅转动连接插座结构设计
  • 双工位顺畅转动连接插座结构设计
  • 双工位顺畅转动连接插座结构设计
  • 双工位顺畅转动连接插座结构设计
  • 双工位顺畅转动连接插座结构设计
  • 双工位顺畅转动连接插座结构设计
  • 双工位顺畅转动连接插座结构设计

在汽车冲压生产线的工位转序环节,这类转动顺畅的连接插座常被用于工位间的快速对接与动力传递,区别于传统固定式连接座,它能在转台转动、模具换位的过程中保持连接状态不卡滞,避免频繁插拔对接带来的工位停机损耗。从实际使用场景来看,这类构件多安装在多工位级进模的转序工位侧方,配合转塔的转动角度完成不同工位的气路、电路或者定位销的对接,尤其是在连续冲压作业中,单次换位转动角度通常在60度到180度区间,转动过程中不能出现卡涩、偏移,否则会导致对接错位,引发冲压件定位偏差甚至模具撞损的问题。

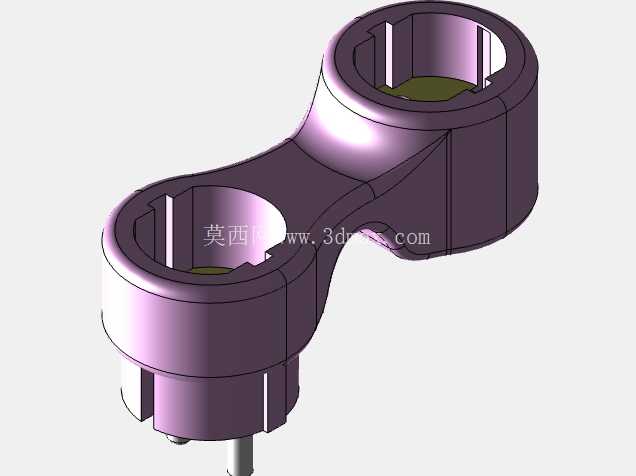

从功能特性上看,该双工位插座采用对称式双腔布局,两个对接腔呈固定夹角分布,每个腔体内部设置有异形定位卡槽,卡槽轮廓与对接端的异形端头完全匹配,能在对接完成后承受周向扭矩不打滑,腔体边缘设置的耐磨环结构,能在反复转动对接的过程中减少腔体边缘的磨损量,延长构件的使用寿命。转动副的配合间隙控制在0.02mm到0.05mm之间,既不会因为间隙过大出现转动晃量,也不会因为间隙过小导致热胀后卡滞,适配冲压车间常温到45度的环境温度变化,不会因为车间温度波动影响转动顺畅度。

设计思路上,首先要满足双工位同步对接的需求,两个腔体的相对位置精度直接影响工位对接的重合度,建模时需要先确定转动中心的基准轴,两个腔体的中心轴线到转动基准轴的距离公差控制在±0.01mm,保证转动到工位位置时,对接端能顺利导入腔体。内部的异形卡槽采用渐开线式导入角设计,导入端设置15度的导向斜角,即使对接端存在0.1mm以内的位置偏差,也能顺着导向斜角滑入卡槽完成定位,不需要额外的视觉对位辅助,能适配普通冲压生产线的工位定位精度。腔体外侧的加强筋结构沿着转动受力方向分布,在减轻构件整体重量的同时,能承受对接时的轴向冲击力,不会因为频繁对接出现腔体开裂的问题。

外形尺寸与安装边界方面,该插座整体采用连体式结构,主体轮廓的最大外接圆直径根据工位间距设计,安装底座采用平板式固定结构,底座上的安装孔位距离转动中心的位置与模具侧的安装螺孔完全匹配,安装时不需要额外加工转接板,直接通过内六角螺栓固定在转塔的安装面上即可。安装完成后,插座的转动最高点距离转塔平面的高度不超过相邻工位构件的最低安全高度,转动过程中不会和周边的送料机构、检测传感器发生干涉。转动部分的外轮廓做了圆角过渡处理,没有尖锐的棱角,避免车间维护人员操作时被剐蹭,同时也能减少转动过程中的气流扰动,不会带动车间内的金属碎屑飘落到对接腔内部。

从实际工况适配来看,该插座的转动接触面采用自润滑材质镶嵌设计,不需要定期加注润滑脂,就能满足百万次转动的磨损量要求,适配汽车冲压件大批量连续生产的作业节奏,不会因为构件维护需要频繁停线。对接腔内部的卡槽深度根据对接端的插入深度设计,插入后对接端的端面和腔体底部留有0.1mm的间隙,避免加工误差导致对接端顶死,同时也能容纳少量的冲压油污残留,不会因为油污堆积导致对接不到位。两个腔体之间的连接臂采用等强度设计,截面厚度根据转动时的离心力计算确定,在转塔最高转动转速下,连接臂的变形量控制在0.005mm以内,不会因为离心变形导致对接位置偏移。
