汽车冲压线板料机器人喂料分料装置

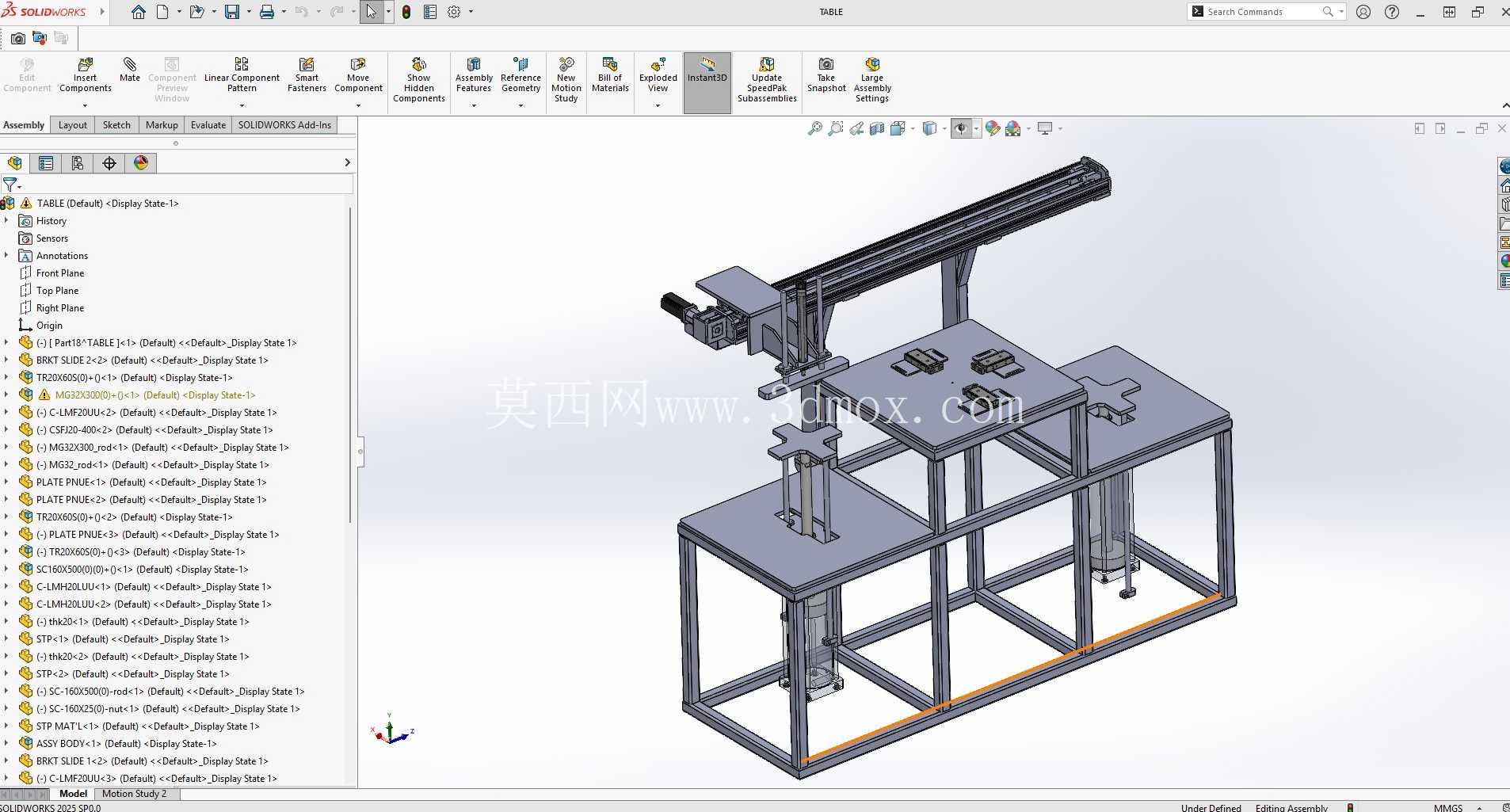

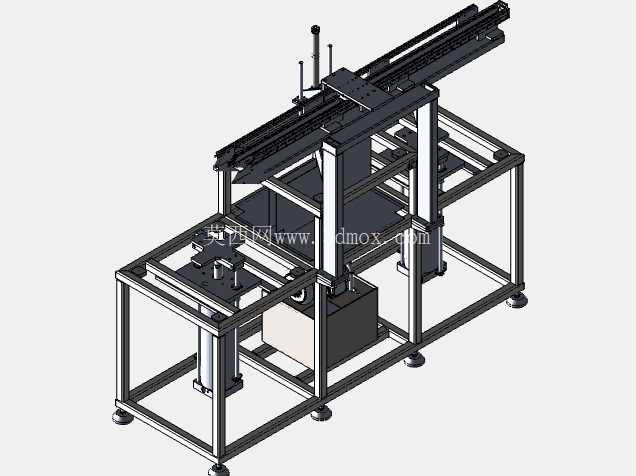

这套板料处理装置主要配套汽车冲压生产线的机器人上下料工位使用，在连续冲压作业场景中，承担板料的暂存、分料、定位供料职能，解决冲压生产中人工上料效率低、多片板料粘连导致机器人取料失误、后续冲压工位叠料压模的常见生产问题。从结构布局来看，整套设备采用方管焊接框架作为主体承载结构，下层框架预留了气动元件的安装空间，两组垂直布置的升降气缸分别对应两个板料堆叠工位，可实现单工位供料时另一工位提前备料，减少生产线停线待料的时间损耗。上层工作台面设置有板料定位挡块，可根据不同规格的冲压板料调整挡块位置，适配不同尺寸的汽车覆盖件、结构件冲压坯料的放置需求，定位精度控制在机器人取料的允许偏差范围内，避免机器人取料位置偏移导致的上料错位。横向布置的直线导轨模组搭载取料分料机构，可在两个料堆工位与机器人取料位之间往复移动，分料机构采用磁力分料配合吹气分离的结构设计，针对冲压常用的冷轧钢板料堆，依靠磁力将最上层板料与下层板料吸开微小缝隙，再通过高压气流吹入板料间隙，彻底避免板料间因油膜、静电产生的粘连问题，确保每次仅向机器人输送单张板料。设计过程中优先考虑了设备的安装边界，整体框架的底部设置有可调脚杯，可适配车间地面的不平整情况，设备总高度控制在机器人取料的可达工作范围内，横向行程覆盖两个料堆与取料位的间距，无需对原有冲压线的机器人安装位置做改动即可直接对接投产。设备的气动管路全部沿框架型材内部布置，避免生产过程中板料剐蹭管路造成的损坏，所有运动部件的行程两端均设置有硬限位与缓冲件，防止模组超程运行引发的设备碰撞。在实际生产应用中，这套装置可替代传统的人工分料上料作业，配合冲压机器人实现连续无人化冲压生产，单工位料堆可容纳满足2小时以上冲压节拍的板料存量，操作人员仅需在料位预警时补充板料即可，大幅降低冲压工位的人工劳动强度，同时从根源上杜绝叠料冲压导致的模具损坏风险，减少生产线的故障停机时间。针对不同厚度的冲压板料，可通过调整磁力分料器的磁力大小、吹气压力以及升降气缸的顶升速度，适配0.5mm到3mm厚度范围内的冷轧钢板、镀锌板等常用冲压板材，设备的工作台面预留了扩展安装孔位，后续可根据生产需求增加板料清洁、涂油等附加功能模块，无需对主体框架做大规模改动。整套结构的受力经过校核，框架方管的规格选型满足满料堆承载时的刚性要求，长期运行不会出现框架变形导致的定位偏移，直线导轨选用重载型线性导轨，可承受分料机构往复高速运行的载荷，保证长期运行的精度稳定性。
