汽车零件盖板冲压成型模具结构设计

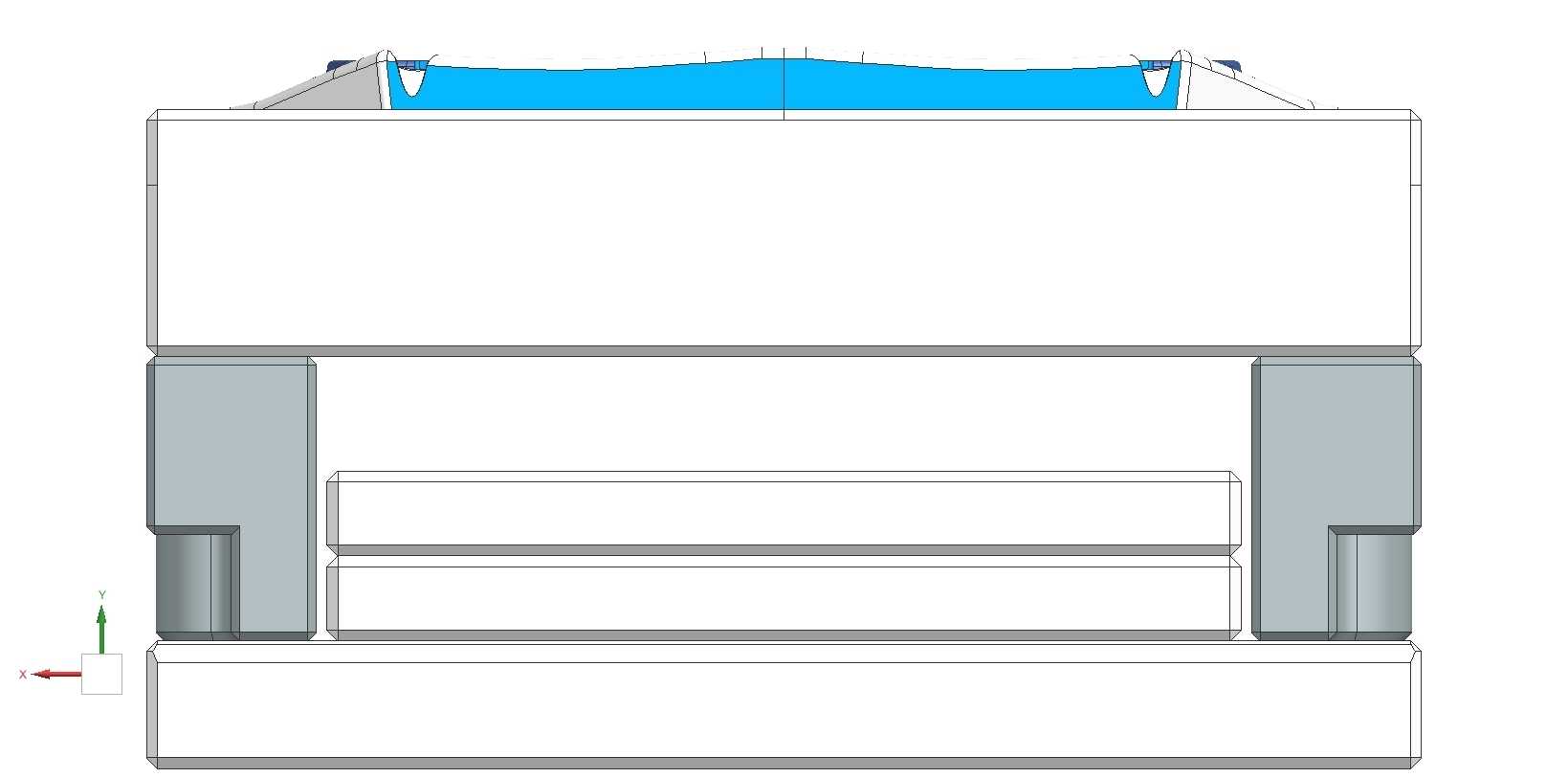

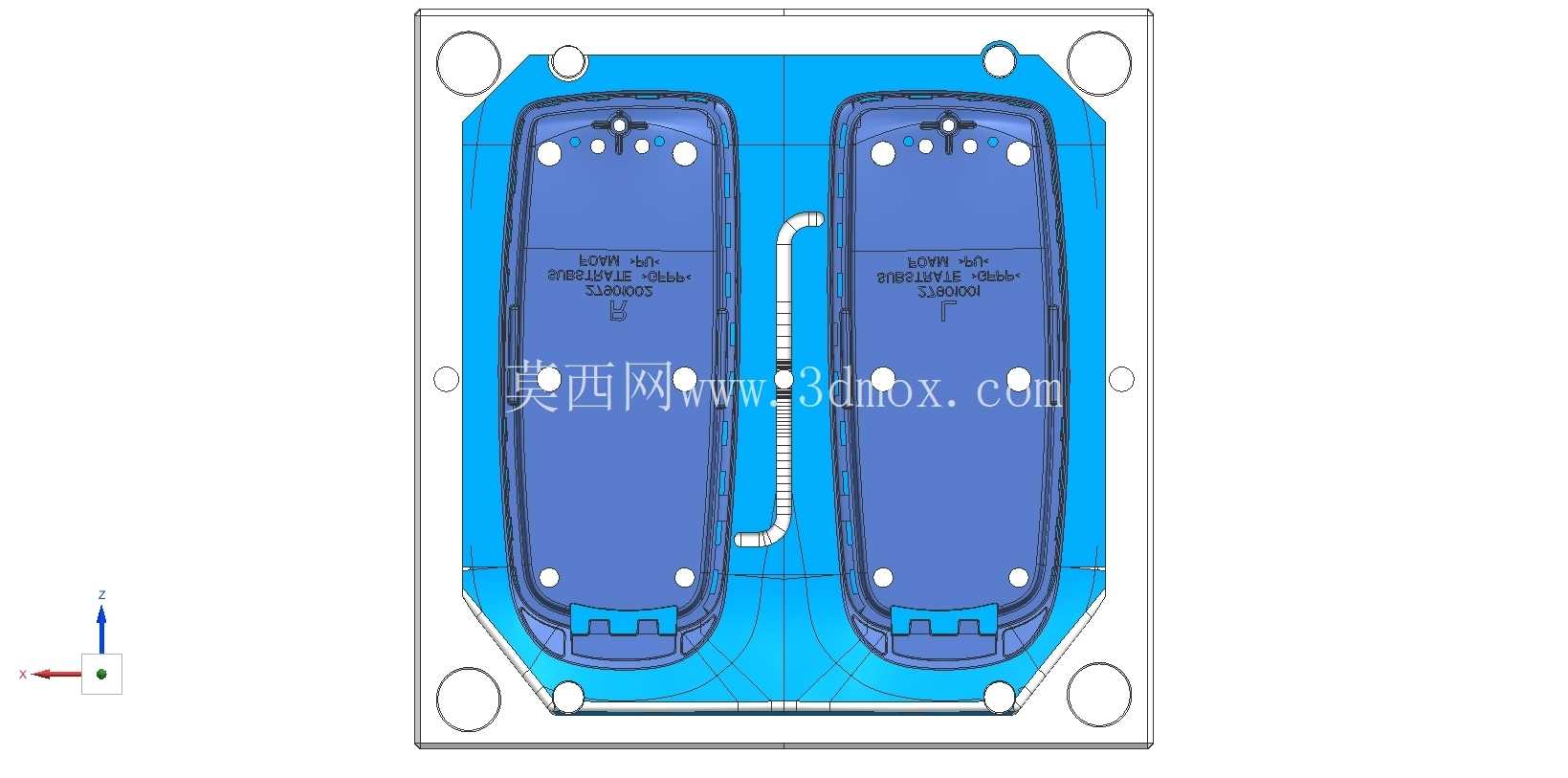

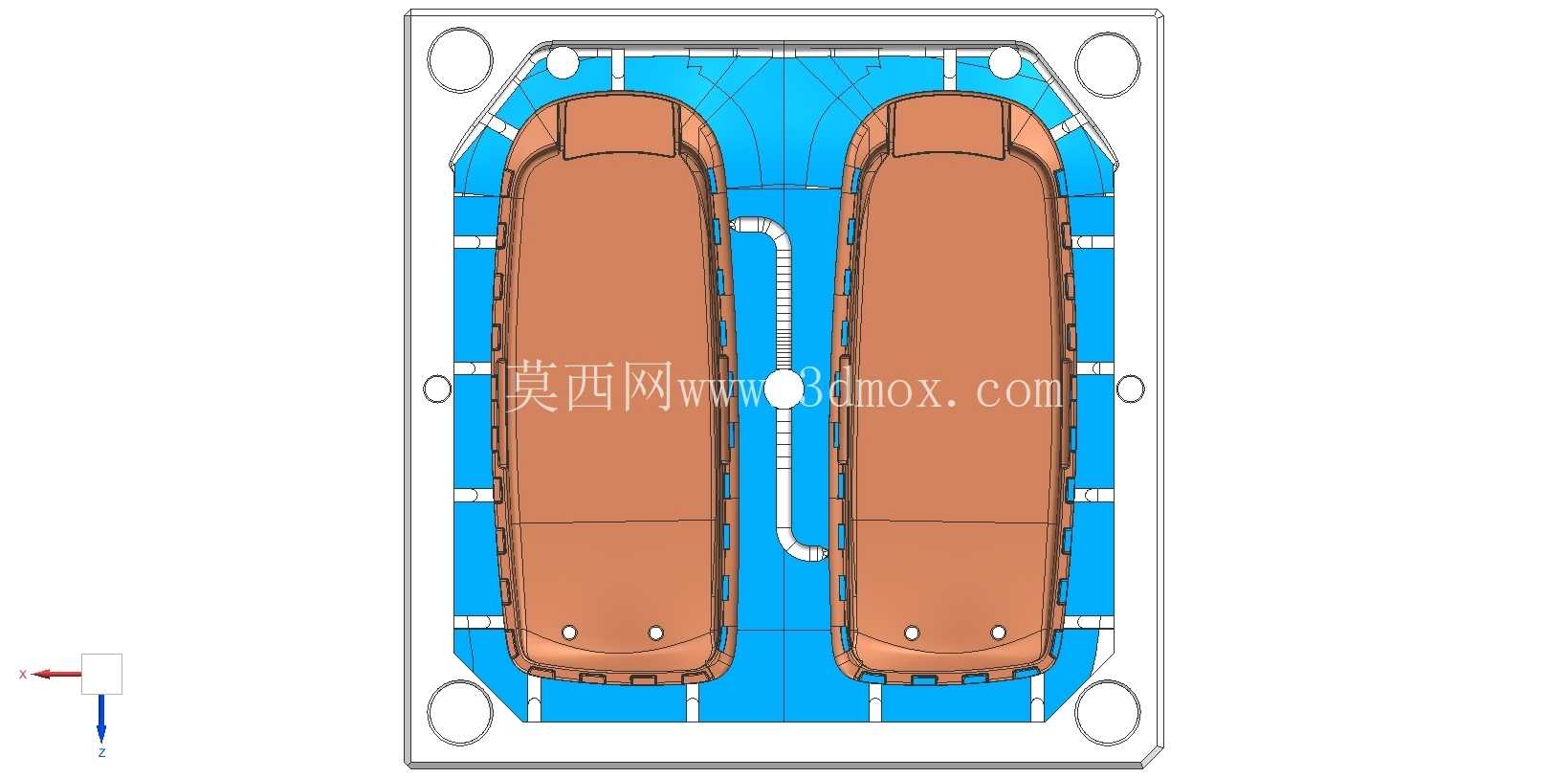

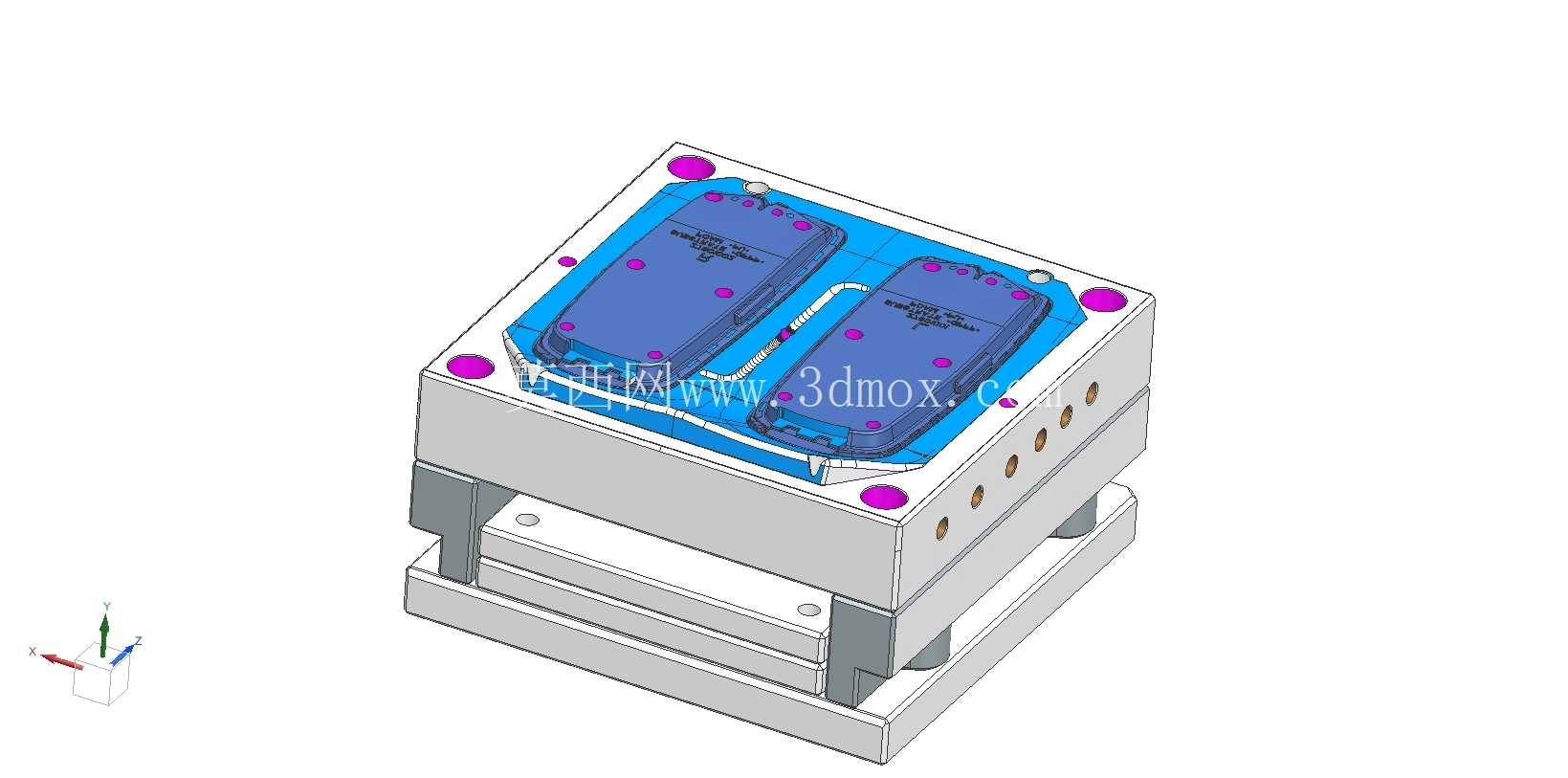

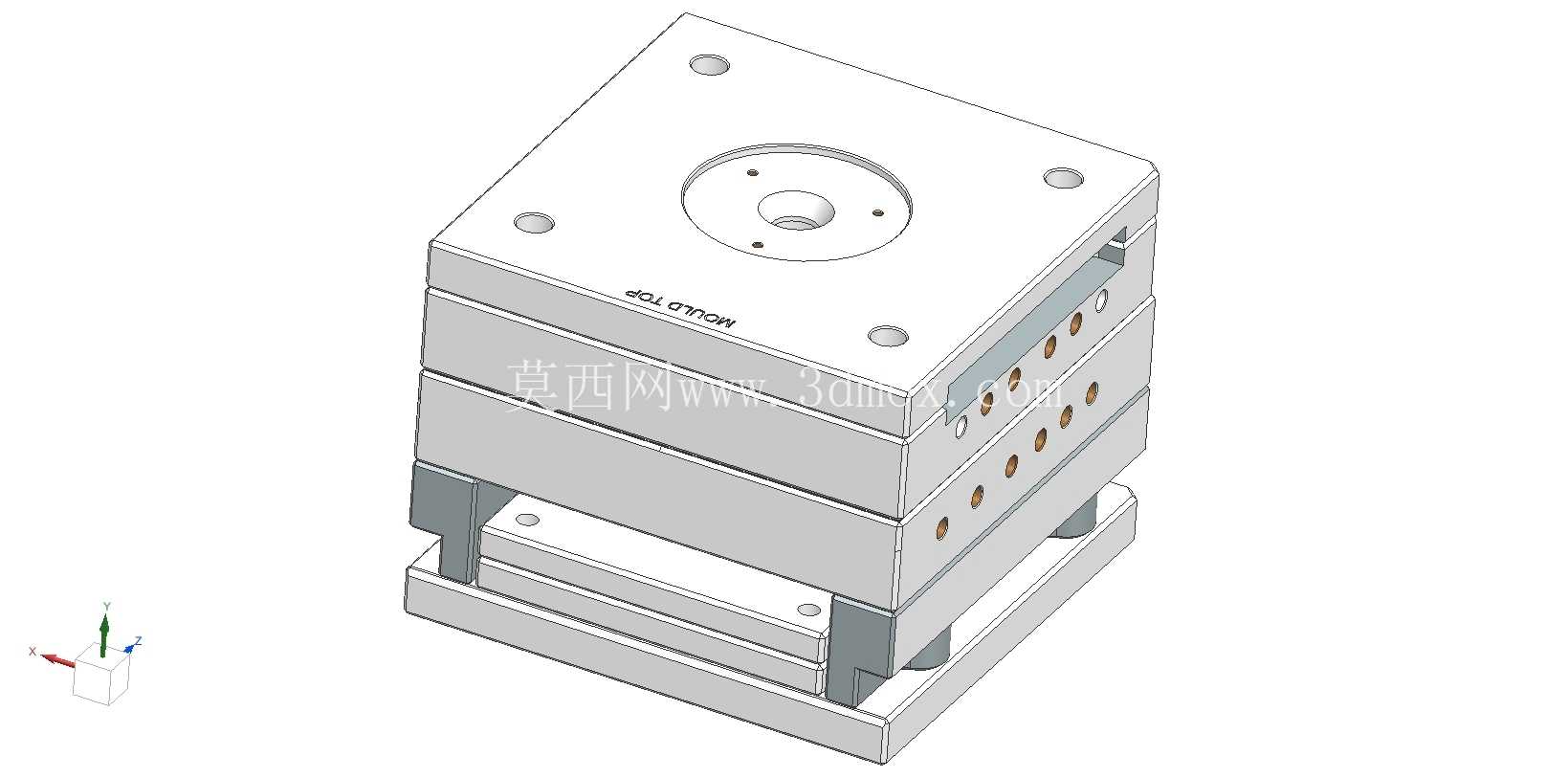

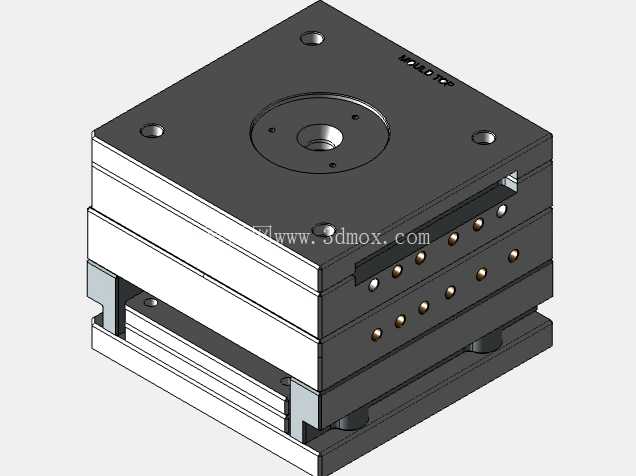

这套冲压成型工装主要面向汽车车身覆盖件类盖板零件的批量冷冲压生产场景，适配常规机械式压力机的安装接口，可直接搭载在通用冲压产线上完成单工序或多工位连续冲压作业，覆盖从板料落料、成型到冲孔修边的全工序加工需求，在汽车零部件冲压车间的量产环节中承担核心成型功能。从结构布局来看，整套模架采用标准后侧导柱模架作为基础承载结构，上下模座选用45号钢调质处理，保证长期冲压作业下的刚性与抗变形能力，导柱导套配合间隙控制在0.02mm以内，确保合模过程中上下模的对中精度，避免成型过程中出现偏载啃模的问题。上模部分的凸模成型面采用Cr12MoV合金工具钢淬火处理，硬度达到HRC58-62，针对盖板零件的曲面成型特征做了等间隙加工设计，成型面的粗糙度控制在Ra0.8以下，减少板料流动过程中的刮擦缺陷，同时在凸模的非成型区域开设了排气孔，避免成型过程中型腔憋气导致的零件表面鼓包缺陷。下模部分的凹模对应凸模型面做了仿形加工，压边圈设置在凹模周圈，采用独立的氮气弹簧提供压边力，可根据不同厚度的冲压板材调整压边力大小，抑制成型过程中板料法兰区域的起皱问题，周圈布置的等高套筒保证压边圈开合过程的行程一致性，避免局部压料力不均导致的零件成型厚度差超差。从安装边界来看，整套模具的闭合高度适配200-400吨开式压力机的安装参数，上模座的模柄尺寸采用标准φ50mm规格，可直接与压力机滑块的模柄孔配合装夹，下模座开设的U型安装槽间距匹配常规压力机工作台的T型槽位置，无需额外加工转接板即可完成快速装夹，上下模的开模行程预留了120mm的安全取件空间，可适配人工取件或机械手自动取件的作业需求。在细节设计上，模具周圈布置的紫色聚氨酯卸料弹簧提供均匀的卸料力，保证成型完成后零件能够顺利从凸模上脱离，避免零件卡滞在上模导致的生产节拍中断；侧面开设的多个润滑注油孔可直接对接自动润滑系统，在连续冲压过程中持续对导柱导套、成型面进行润滑，减少模具磨损，延长单次修模间隔周期。针对盖板零件的安装孔位特征，模具在成型工位末端集成了冲孔修边镶块，可在一次合模过程中同步完成孔位冲裁与周边飞边修切，减少后续二次加工工序，提升零件生产的工序集成度，镶块采用快换式结构设计，当冲裁刃口出现磨损时，可直接拆卸更换镶块，无需对整套模具进行拆模修磨，大幅降低设备停机维护时间。在实际生产适配性上，这套模具可适配0.8-1.5mm厚度的冷轧钢板、镀锌钢板等常用汽车覆盖件板材，成型过程中板料的流动阻力经过反复仿真优化，在零件的圆角过渡区域做了渐变间隙处理，避免拉伸过程中出现局部应力集中导致的开裂问题，成型后的零件尺寸精度可控制在±0.1mm以内，满足汽车零部件装配的公差要求，无需额外的校形工序即可直接进入后续焊接、涂装装配环节。模架底部设置的承料板可在开模状态下承托冲压完成的零件，避免零件直接掉落出现表面磕碰伤，配套的误送料检测触点可在板料送进位置出现偏差时触发压力机急停信号，避免误冲导致的模具损坏，整体结构设计充分考虑了量产环节的操作便利性、维护便捷性与作业安全性，完全匹配汽车零部件规模化冲压生产的实际工况需求。
