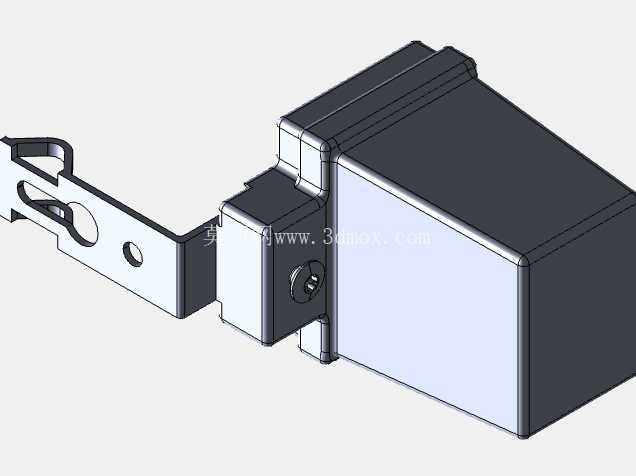

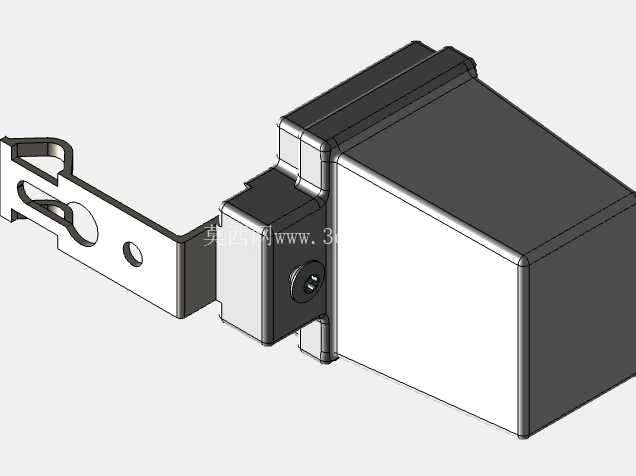

SELCON AS-2210A光电管照明组件结构

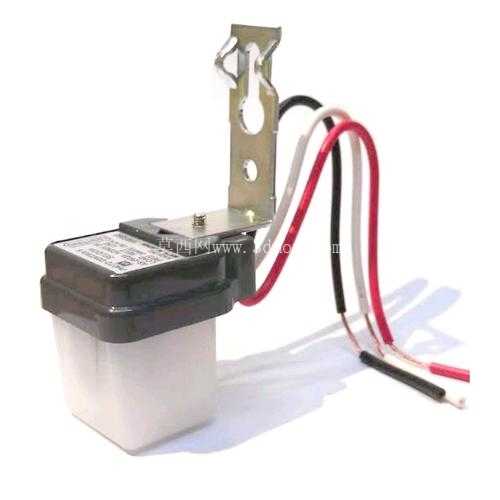

在汽车冲压生产线的模具工位区域，这类光电管照明组件是工位状态检测与局部补光的核心配套部件，常被布置在冲压模具的进料侧、出料侧以及模具型腔的边角位置，用来对冲床工位的物料到位状态做非接触式检测，同时为模具内部的视觉检测点位、人工巡检观察区域提供定向照明，避免冲压车间复杂的顶部照明在模具金属表面形成反光干扰，保障光电检测信号的稳定性，也减少操作人员观察模具内部状态时的视觉盲区。从实际使用场景来看，汽车冲压工位的工况相对复杂，持续的冲压振动、车间内的切削液雾气、金属粉尘都对配套部件的结构可靠性有较高要求，这款组件的结构设计也充分适配了这类工况。主体的壳体采用上下扣合的密封结构，上盖为深色工程塑料材质，下壳体为半透明浅色工程塑料，既可以让内部照明光源的光线均匀透出，也能通过扣合结构实现基础的防尘防泼溅能力，避免车间内的粉尘、水雾侵入内部电路部分，适配冲压车间的多尘、多油污环境。组件自带的L型金属安装支架是结构设计里的关键部分，支架上开设了长圆形的调节安装孔，既可以通过螺栓固定在冲压模具的预设安装基面上，也能顺着长孔调整组件的前后安装位置，同时支架和主体壳体的连接位置预留了转动调节余量，安装完成后可以根据实际检测、照明的需求调整光电管的照射角度，不需要额外加工转接支架，大幅降低现场安装调整的工作量。出线部分采用了三根不同颜色的多股铜芯导线，分别对应电源正、电源负以及信号输出回路，导线外层采用耐油耐温的绝缘护套，能够耐受冲压车间日常的温度波动以及少量油污附着，避免长期使用后导线外皮开裂老化，导线末端做了剥线搪锡处理，现场接线时可以直接压接端子接入设备的控制回路，不需要二次处理线芯。从安装边界尺寸来看，主体壳体的方正造型不会占用过多模具内部的安装空间，半透明下壳的出光角度经过适配，刚好覆盖光电检测的有效区域，不会出现光线溢出导致相邻工位的光电传感器出现误触发的情况。在结构建模的过程中，需要重点还原安装支架的孔位精度、壳体的扣合间隙以及导线的出线角度，这些细节直接影响后续做虚拟装配时的干涉检查结果——很多新手建模时容易忽略支架长孔的位置公差以及壳体和支架的连接转动间隙，导致实际装配时出现组件无法调整角度、安装螺栓无法穿入的问题。另外这类光电照明组件的重量分布也需要在建模时做合理还原，主体部分的重量集中在壳体内部的电路与光源部分，支架部分为薄金属冲压件，整体重心靠近安装基面，在冲压设备持续振动的工况下不会出现支架变形、组件移位的情况。实际选型搭配时，要注意组件的照射范围和冲压模具的检测点位匹配，安装位置要避开冲压过程中料带、滑块的运动路径，同时预留足够的接线空间，避免导线被运动部件剐蹭破损。这款组件的结构没有多余的复杂曲面，所有的安装配合面都是平面或者规则圆弧面，建模时可以优先通过拉伸、切除、钣金成型等基础特征完成，重点要保证安装孔位的相对位置精度、壳体的密封配合尺寸，这样导出的模型在做整线装配仿真时才能准确反映实际的安装状态，不会出现虚拟装配和现场实际安装不符的问题。在汽车冲压模具的配套设计中，这类小部件的结构合理性往往会影响整条产线的运行稳定性，合适的光电照明组件既能减少检测误判导致的停机问题，也能降低日常维护的更换频率，所以在建模阶段就需要把实际工况的安装限制、调节需求都还原到模型结构里，而不是只做外观的形似。
