小量程高精度应变式称重测力传感结构

项目分类:传感器 发布时间:2026-07-29 ID:1201843
  • 小量程高精度应变式称重测力传感结构
  • 小量程高精度应变式称重测力传感结构
  • 小量程高精度应变式称重测力传感结构
  • 小量程高精度应变式称重测力传感结构
  • 小量程高精度应变式称重测力传感结构

在桌面级电子称重、小型实验台力值采集、嵌入式创客项目的硬件选型环节,小量程应变式称重传感器一直是兼顾精度与成本的核心元件,本次呈现的300g量程应变传感结构,正是针对毫克级到百克级的小载荷测量场景开发的弹性体结构。从实际应用场景来看,这类小量程传感器常被集成在桌面电子珠宝秤、小型配料实验装置、Arduino开源测力项目、微型压力检测工位中,当搭配HX711这类专用应变放大采集模块时,能够稳定输出毫伏级对应力值的电信号,满足小载荷下的稳定测量需求,不会因为量程过大导致小载荷下分辨率不足的问题。

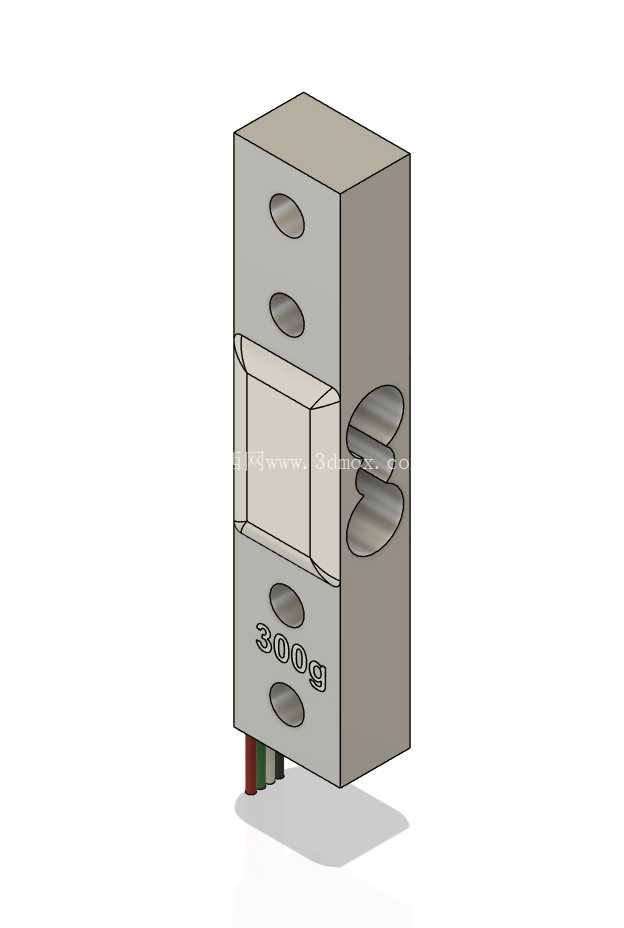

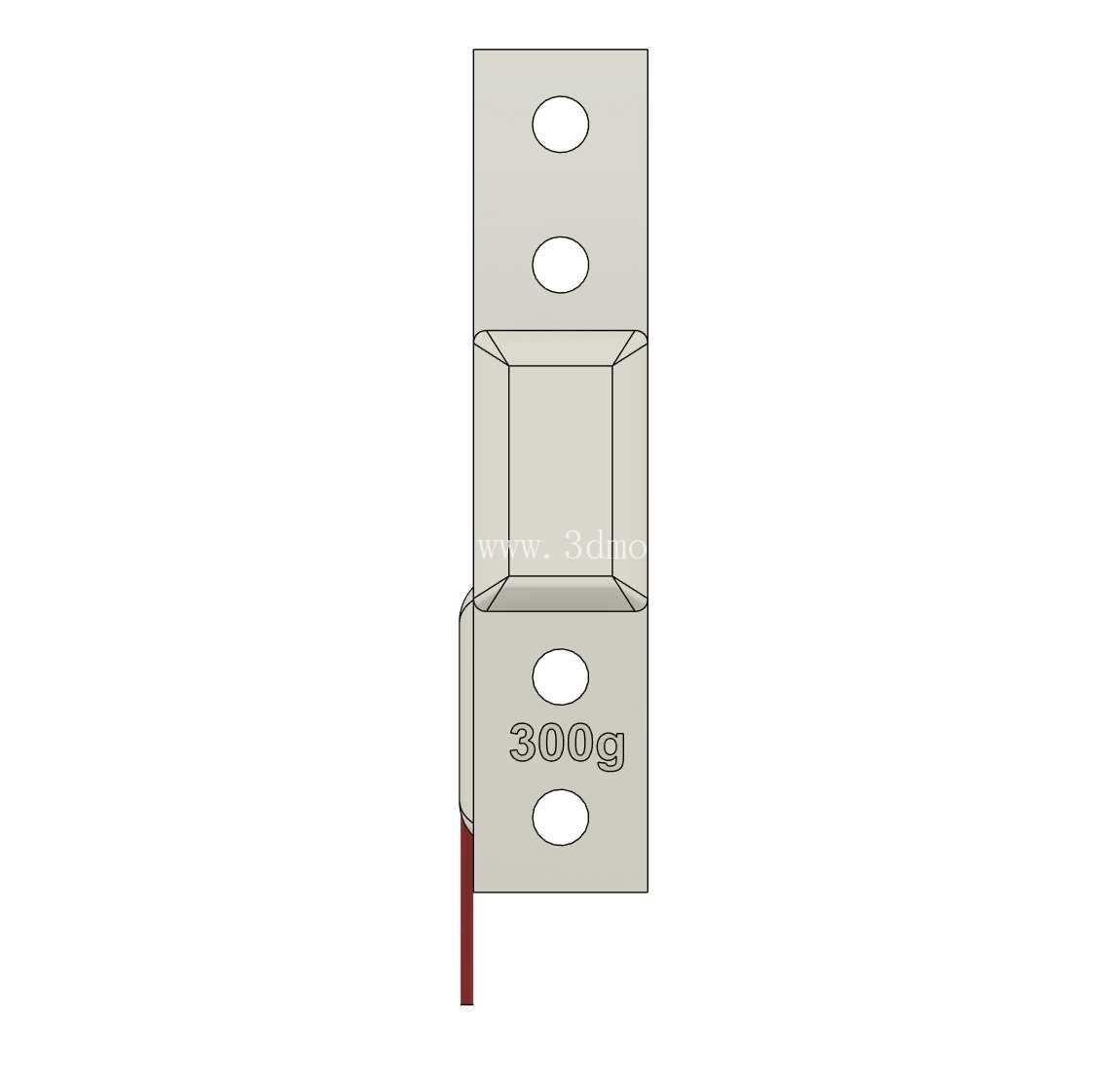

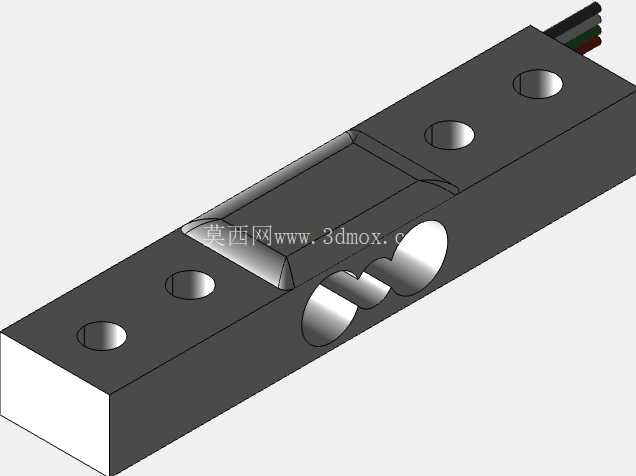

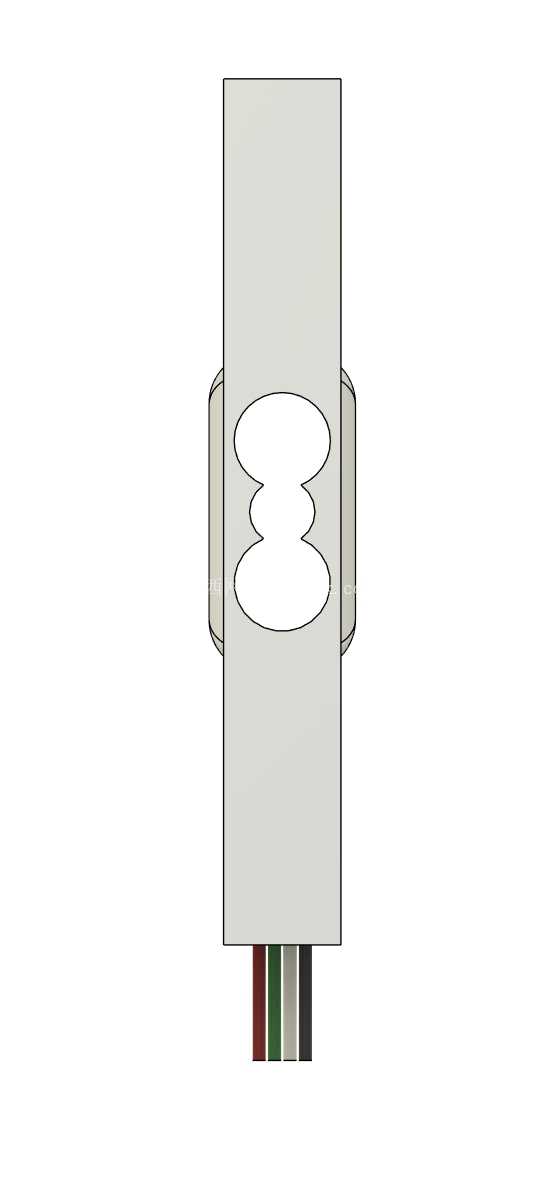

从结构设计思路来看,这类平行梁式的弹性体结构是小量程称重传感器的经典构型,整体采用整块铝合金材质加工而成,弹性体中间的镂空薄壁区域是核心的应变敏感区,当载荷施加在梁端的受力平台上时,薄壁区域会产生与载荷成正比的微应变,粘贴在薄壁位置的应变计会将这种机械形变转化为电阻值的变化,通过惠斯通电桥电路输出对应电信号。设计过程中需要严格控制弹性薄壁的厚度与平行梁的平行度,既要保证300g满量程下的形变处于应变计的有效测量区间,避免过载导致塑性形变,又要保证侧向受力时的抗偏载能力,减少非测量方向载荷对输出信号的干扰。弹性体上的四个安装孔位分布在固定端的上下两侧,用于将传感器的固定端锁紧在安装基座上,受力端的平面用于承载被测载荷,出线端从固定端的底部引出屏蔽信号线,减少布线对测量精度的影响。

从安装边界与尺寸适配来看,这类小量程传感器的整体体积紧凑,适合集成在空间受限的小型设备内部,安装时需要保证固定端的安装面平面度公差控制在0.02mm以内,避免安装面不平整导致弹性体产生预紧形变,造成零点漂移问题。受力端的承载平面需要与载荷施加方向保持垂直,偏角过大时会产生分力导致测量值偏差,在实际装配时通常会在受力端加装硬质承载托盘,托盘重量需要在设备校准时进行去皮操作,避免托盘自重占用有效测量量程。弹性体表面的300g标识明确标注了额定量程,选型时需要预留15%左右的量程余量,避免瞬时冲击载荷超过弹性体的屈服极限,造成传感器永久损坏。

从功能特性来看,这类应变式传感器的输出线性度较好,在满量程范围内的非线性误差可以控制在千分之二以内,配合对应的放大校准电路,可以实现0.1g级的重量分辨能力,完全满足小型电子秤、实验测力装置的精度需求。不同于电磁力平衡式的高精度称重传感器,这类应变式结构的抗振动性能更好,不需要复杂的阻尼结构,在普通工业现场与桌面环境下都能稳定工作,供电电压适配常规的5V直流供电,能够直接兼容多数嵌入式开发板的采集接口,不需要额外的电平转换电路。在三维建模过程中,这类弹性体的建模重点在于中间镂空薄壁区域的尺寸还原,需要准确还原平行梁的壁厚、过渡圆角的尺寸,因为这些结构参数直接决定了弹性体的刚度与应变分布,建模时如果忽略了过渡圆角的尺寸,后续做有限元受力仿真时会出现应力集中位置与实际产品不符的问题,无法准确模拟实际受力下的形变情况。安装孔位的位置度也需要严格按照实际装配尺寸建模,保证后续生成工程图时的安装尺寸与实际配件匹配,避免出现安装孔位错位无法装配的问题。对于做设备集成的结构工程师来说,拿到这类传感器的三维模型后,可以直接在装配体中匹配安装基座、承载托盘的结构,提前验证布线空间与装配干涉问题,减少实际打样后的装配调整工作量。
