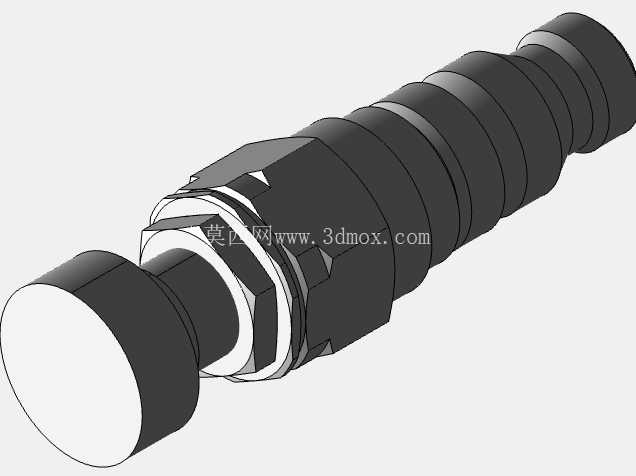

博世力士乐DR10K先导式插装减压阀旋钮款结构

在液压系统的块式集成安装场景中，旋入式插装阀芯的应用占比逐年提升，这类元件无需额外的阀块安装法兰，直接通过螺纹旋入预制的阀块插孔内，能大幅压缩液压站的整体排布空间，减少管路连接带来的泄漏点与压力损失，DR10K型先导式减压阀就是这类应用场景下的典型元件。这款带调节旋钮的配置是该型号的标准变体，旋钮直接集成在阀芯外露端，无需额外加装调节手柄，在紧凑型液压阀块的布局中，能避免调节结构与周边阀件、管路产生干涉，尤其适合工程机械、注塑机液压站这类安装空间局促的工况。从功能逻辑上看，该阀作为先导式减压阀，核心作用是将进口侧的高压油液减压后输出稳定的二次压力，为下游的控制油路、执行元件提供符合压力要求的油源，区别于直动式减压阀，先导结构的存在让该阀在大流量通油工况下依然能保持出口压力的稳定，不会因为流量波动出现明显的压力偏移。其油口逻辑适配内部先导供油、外部回油的配置，也就是先导油直接从阀的进油腔引出，无需单独外接先导供油管路，而先导级的泄油则单独引出接回油箱，避免回油背压对先导级压力控制精度产生干扰，这种配置在常规的定量泵、变量泵系统中都能适配，不需要额外改造阀块的油道。设计层面上，这款阀芯的插装段采用多道环形密封槽结构，每道槽内适配对应的O型圈与挡圈，分隔不同压力等级的油腔，避免高压油向低压腔窜漏，旋入段的螺纹规格与插孔尺寸严格遵循通径10的插装阀标准，只要阀块按照标准插孔尺寸加工，就能实现直接替换安装，不需要重新设计阀块的安装孔位。外露的旋钮部分做了滚花防滑处理，手动调节时不需要额外工具就能转动，旋钮侧方预留了锁止孔位，压力调节到位后可以穿入锁止销固定旋钮位置，避免设备运行过程中因为振动导致旋钮转动、压力漂移。从安装边界来看，阀芯旋入阀块后，外露的旋钮段长度控制在合理范围内，不会因为突出过长导致安装防护盖板时出现干涉，阀芯整体的同轴度公差控制在较高精度等级，插入阀块插孔时不会出现卡滞，多道环带的配合间隙经过匹配，既能保证阀芯在阀孔内灵活滑动，又不会因为间隙过大导致内泄漏超标。实际选型应用中，这款阀常被用于液压系统的夹紧回路、控制油供油回路，比如机床的液压夹具供油回路，需要稳定的低压油驱动夹紧油缸，避免压力过高夹伤工件，或是工程机械的先导控制油路，为主阀的先导控制级提供稳定的控制压力，保证主阀换向动作平顺。建模过程中需要重点关注各段密封槽的宽度、深度尺寸，以及阀芯各台肩的轴向位置尺寸，这些尺寸直接决定了阀的压力调节行程与各油腔的通断逻辑，一旦台肩位置出现偏差，会导致阀口无法正常开启或关闭，出现压力调节失效的问题；同时旋钮部分的防滑纹理、锁止孔位置也需要准确还原，方便后续做装配干涉检查时，验证旋钮转动过程中是否会和周边部件产生碰撞。
