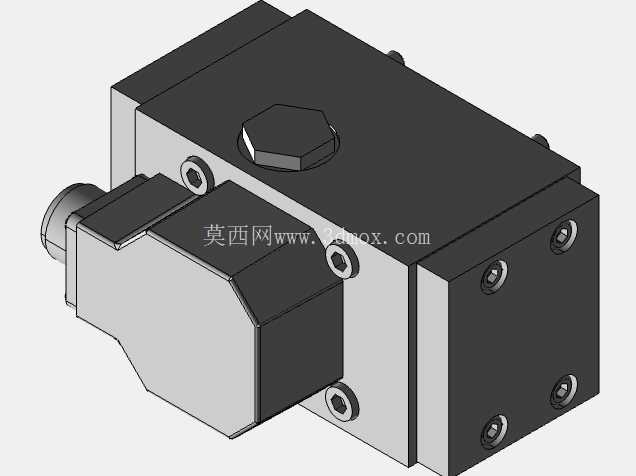

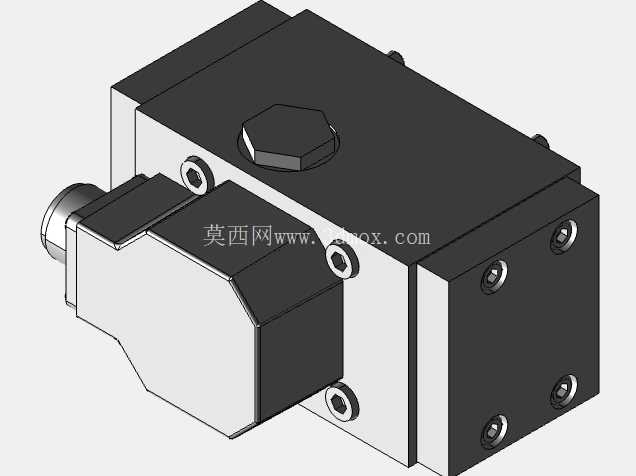

博世力士乐两级伺服方向控制阀三维结构

这款两级伺服方向阀主要面向需要高精度流量与方向控制的电液闭环系统，在冶金轧机辊缝控制、注塑机射胶与锁模回路、试验机加载系统、风电变桨液压驱动单元这类对动态响应、控制精度有严苛要求的场景中应用广泛，区别于普通电磁换向阀的开关式控制逻辑，它可以根据输入电信号连续调节阀芯开度，实现对执行机构的速度、位置、输出力的精准调控，避免普通阀件开关动作带来的液压冲击与控制死区。从结构设计逻辑来看，它采用两级放大的架构，第一级为先导级，负责接收外部电控单元的控制信号，将微弱的电信号转换为液压先导控制压力，驱动第二级主阀芯动作，这种设计可以在较小的控制功率下实现大流量的通断与调节，解决了大流量工况下直接驱动主阀芯需要过大电磁推力的问题。阀体采用分体式块装结构，主阀块为方正的合金钢锻造毛坯加工而成，所有安装面都经过精磨处理，平面度与粗糙度满足液压阀件的安装密封要求，避免高压工况下出现外泄漏。主阀芯安装于阀块中心的精密加工孔内，配合间隙控制在微米级，保证阀芯动作灵活的同时减少内泄漏量，阀块侧面设置了统一的油口连接面，油口布局符合通用安装规范，可直接适配标准阀块的安装孔位，不需要额外设计过渡连接板。外部的伺服放大器连接接口设置在阀体侧端，采用插装式连接结构，电气连接端做了密封处理，可适应工业现场的油污、粉尘环境，接线端的标识清晰，方便现场布线时快速对应控制引脚，避免接线错误导致的阀件动作异常。先导供油支持内供与外供两种模式，现场调试时可以根据系统实际油路布局选择供油方式，当系统主油路压力波动较大时，可采用外部单独的先导供油回路，保证先导级控制压力稳定，提升阀件的控制精度与响应稳定性。安装边界方面，阀体的安装孔位采用对称布局，底部安装面的定位销孔与螺栓孔位置经过精准定位，安装时可通过定位销快速完成阀件与阀块的对位，螺栓采用内六角圆柱头螺钉，拧紧力矩符合液压元件安装的通用规范，避免拧紧力矩过大导致阀体变形卡滞阀芯，或是力矩不足导致高压下漏油。阀体顶部设置了阀芯位置检测的内置传感器端盖，可实时反馈主阀芯的实际位置，形成闭环控制回路，抵消阀芯卡滞、油液黏度变化带来的控制误差，保证输出流量与输入信号的线性度。在实际选型应用中，这款阀件适配NG10规格的安装通径，额定流量对应70bar阀压差下的20L/min工况，可覆盖多数中小流量的高精度液压控制回路，阀口形式符合通用液压阀的油口规范，可与同通径的标准阀块无缝替换，不需要对原有液压站的油路布局做大规模改动。阀体的外露金属部件都做了发黑防锈处理，可适应车间内的潮湿、多油污环境，延长阀件的使用寿命，所有密封件都采用耐油丁腈橡胶材质，可兼容常规矿物液压油，在正常使用工况下密封寿命满足工业设备的长期运行要求。设计建模时，需要重点关注阀芯与阀孔的配合公差、各油道的通流面积匹配、安装面的平面度要求，同时要预留出电气插头的插拔空间，避免安装后插头被周边部件遮挡，导致后期维护时无法拆装接线。
