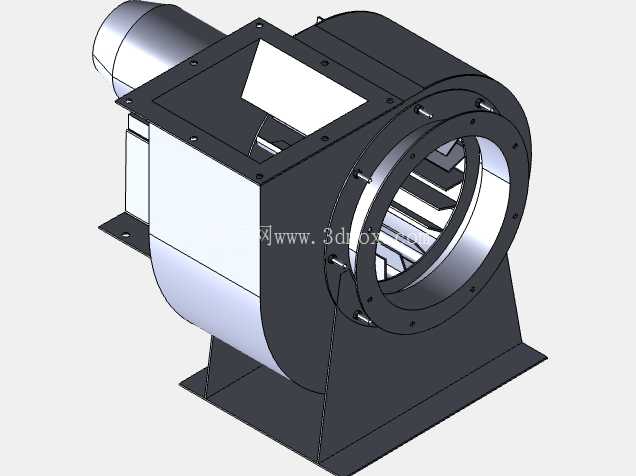

径向离心式蜗牛排烟风机结构设计

这款径向离心式蜗壳排烟设备，最初的设计出发点是匹配聚合反应炉的工艺排烟需求，在工业热加工场景中，这类设备承担着炉内废气、余热烟气的定向抽排职能，避免聚合反应过程中产生的挥发组分、高温烟气在作业区域弥散，影响工艺稳定性与作业环境安全。和常规轴流排烟设备不同，径向离心结构的风压输出特性更适配管路阻力较大的排烟场景，能够克服较长排烟管路、多级过滤单元带来的压损，保证炉内微负压状态稳定，避免烟气从炉体缝隙外溢。

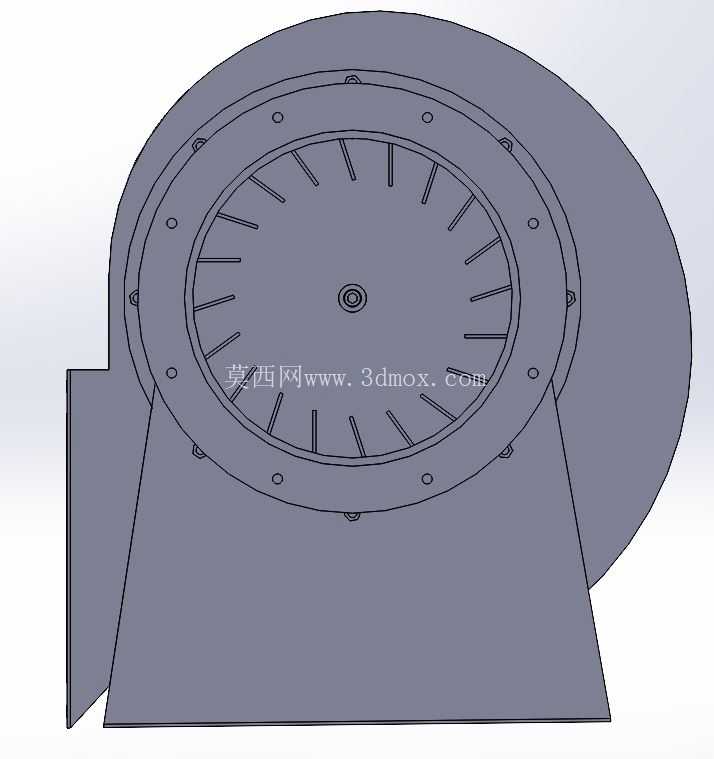

从结构设计逻辑来看，蜗壳型线采用了对数螺旋线的优化变体，在保证气流沿叶轮周向均匀导出的同时，尽可能降低蜗壳内部的涡流损耗，气流从叶轮径向甩出后，沿蜗壳流道逐步扩压减速，最终从切向出风口稳定排出，减少流道内的气流脉动带来的振动与噪声问题。叶轮部分采用径向直叶片设计，这类叶片结构对含少量粉尘、粘性挥发组分的烟气适应性更强，相比后弯叶片不容易出现积灰挂壁问题，长期运行的稳定性更好，适合聚合炉这类烟气组分相对复杂的工况。

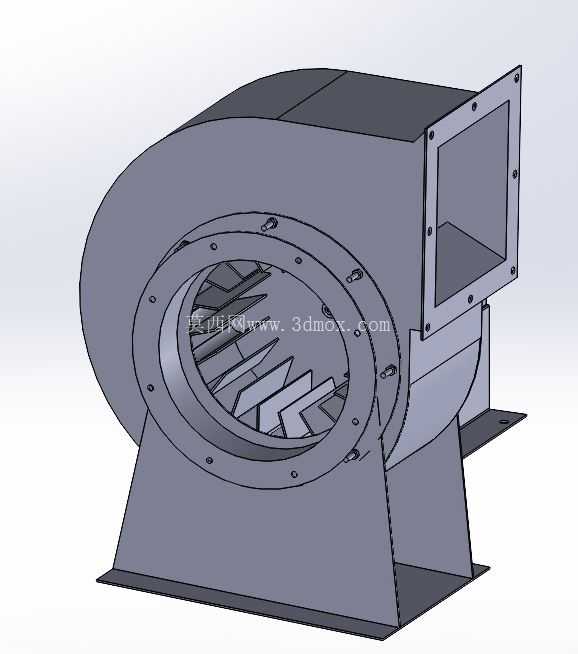

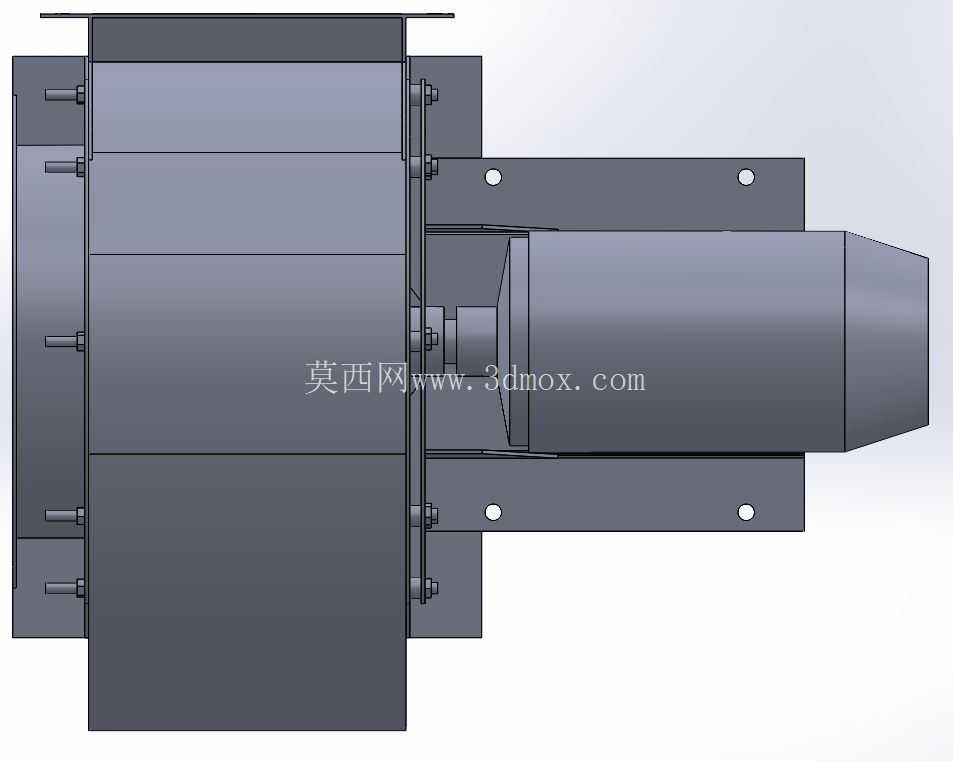

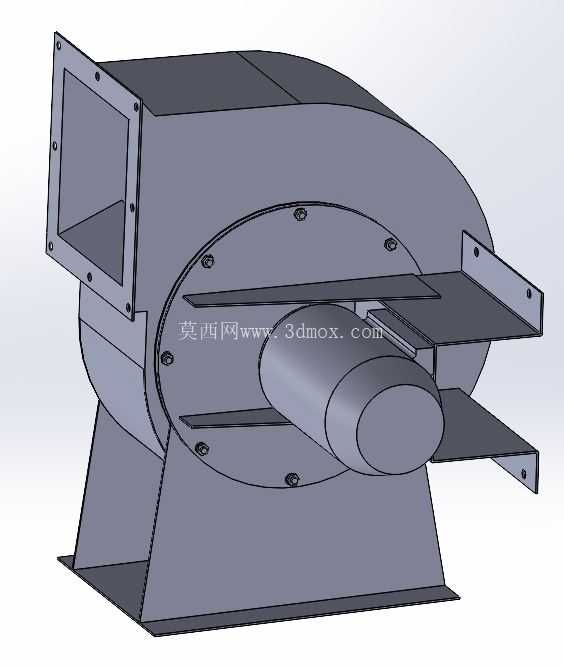

安装结构的设计上，特意将电机安装位与蜗壳主体的连接结构设计为可调整的滑移形式，安装过程中可以根据现场选配的电机轴伸长度、联轴器安装尺寸，微调电机与蜗壳的相对位置，降低现场安装的对位难度，也方便后期运维过程中更换不同功率的适配电机，不需要重新加工安装底座。蜗壳前端的进风口采用法兰连接结构，法兰面预留了均匀分布的螺栓孔位，可以直接对接炉体的排烟出口或者软连接段，法兰端面的加工平面度满足密封要求，配合耐高温密封垫可以避免接口位置的烟气泄漏。

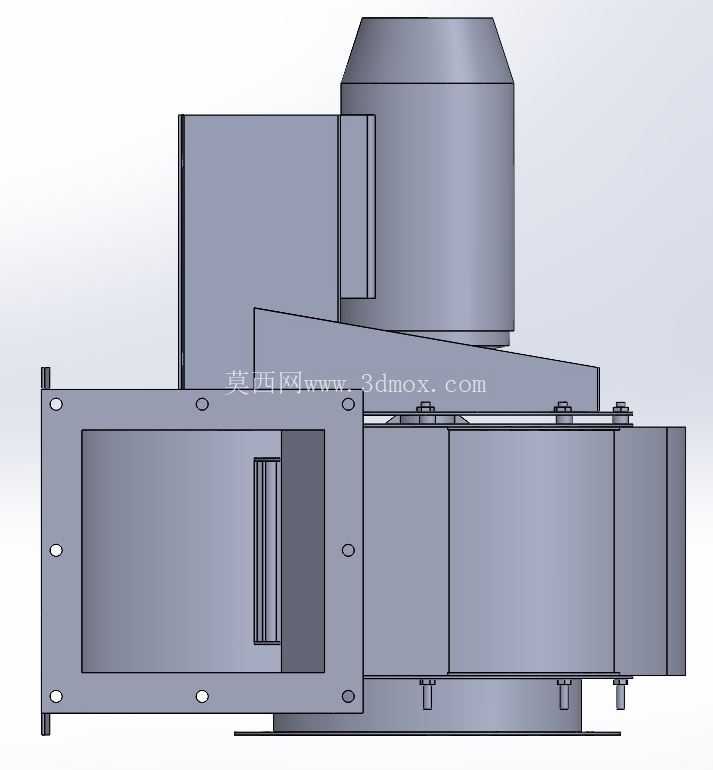

设备的安装边界需要重点关注，蜗壳主体的最大径向尺寸需要预留足够的检修空间，尤其是叶轮侧的端盖位置，需要预留不小于叶轮半径的操作空间，方便后期拆开端盖清理叶轮表面积附的聚合物残留、检查叶片磨损情况。出风口的切向朝向可以根据现场管路走向调整蜗壳的安装角度，不需要额外改动主体结构，适配不同车间的管路排布需求。底座的安装孔位采用长圆孔设计，允许安装过程中存在小范围的位置偏差，降低现场基础施工的精度要求。

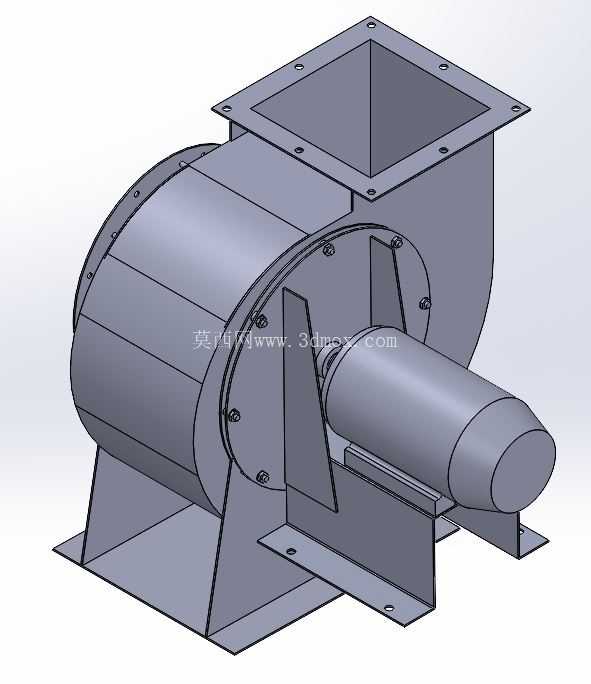

在实际工况适配性上，这款设备的结构设计充分考虑了高温烟气的输送需求，蜗壳板材的选型预留了足够的刚度余量，避免长期在高温环境下运行出现壳体变形，叶轮与进风口的间隙设计控制在合理范围，既保证容积效率，又避免热态膨胀下叶轮与壳体发生刮蹭。电机与叶轮的传动连接采用直联结构，相比皮带传动结构减少了易损件数量，降低后期运维的更换频率，直联结构的传动效率更高，在相同风量风压参数下能耗表现更优。

流道设计过程中，特意对蜗壳的舌部位置做了圆弧过渡处理，减少气流在舌部位置的冲击损失，同时降低气动噪声，在靠近作业岗位的安装场景下，能够有效控制设备运行的噪声水平，符合工业作业场所的噪声限值要求。叶轮的前后盘与叶片的连接位置采用满焊结构，保证叶轮整体的结构强度，在高速旋转过程中不会出现叶片开焊、变形的问题，叶轮整体做动平衡校正，保证运行过程中振动值控制在标准允许范围内，减少振动对连接管路、电机轴承的额外损耗。
