室内门用对接式金属合页结构设计

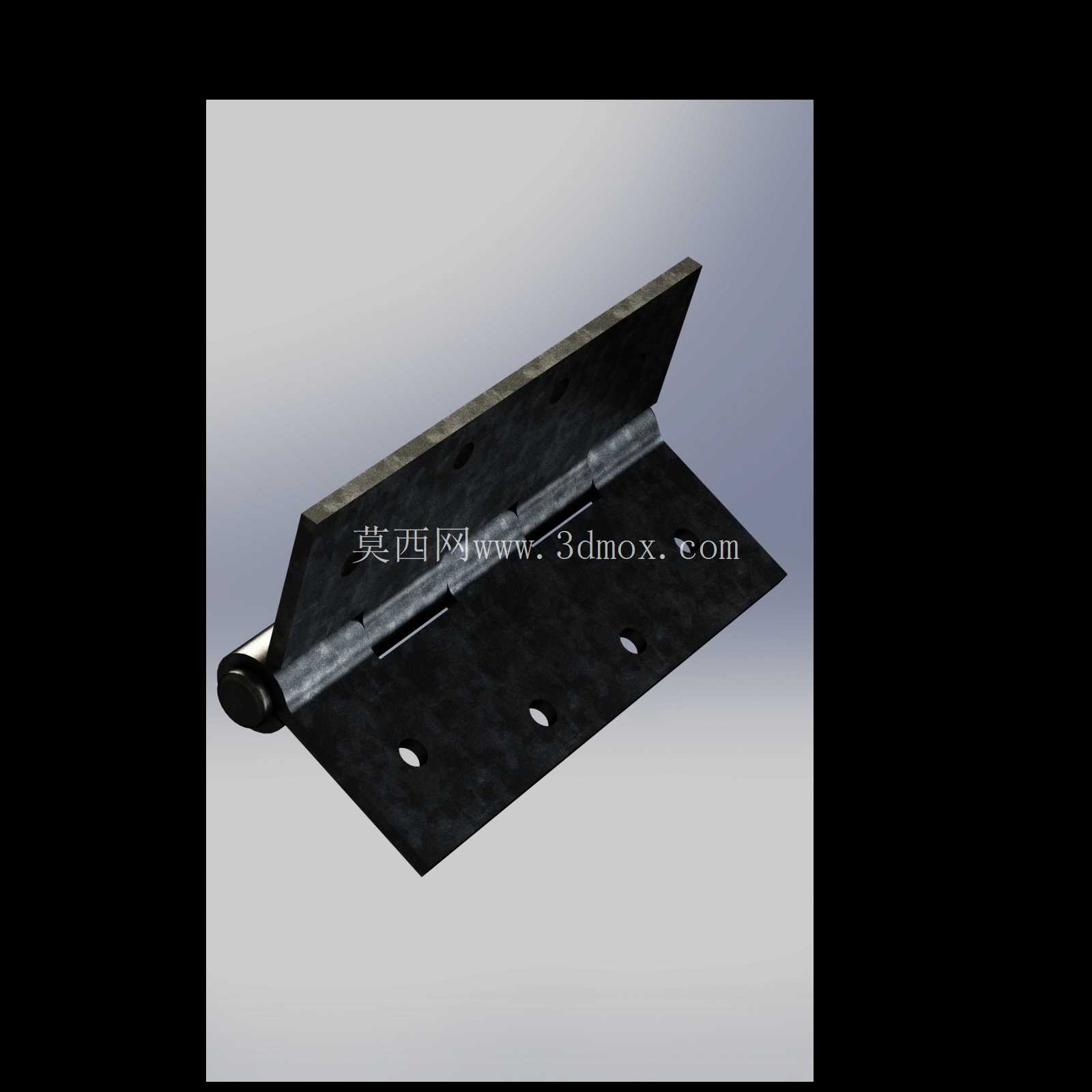

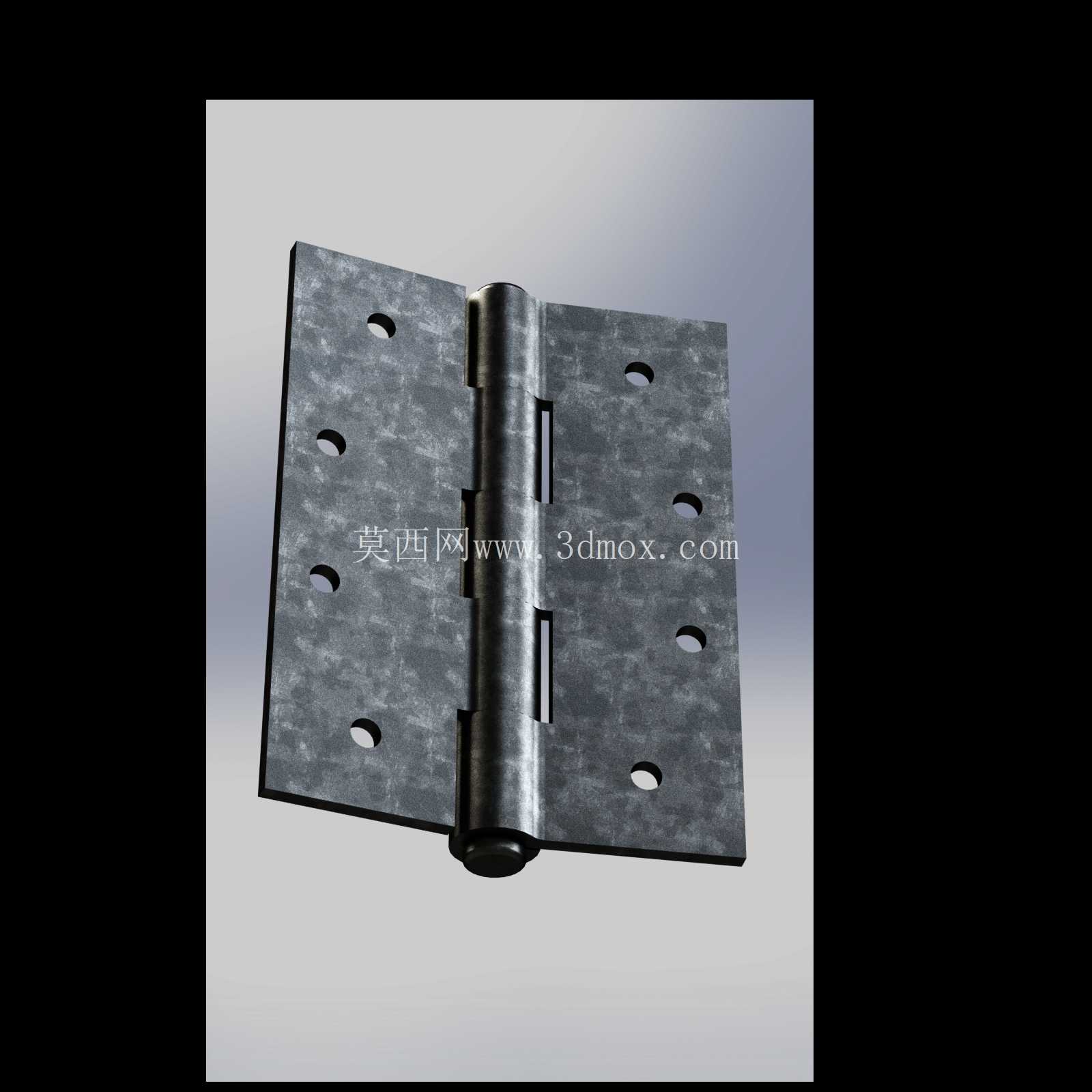

　　日常室内空间的门扇与门框连接场景中，这类对接式合页是承担门扇转动承载、开合限位的核心基础五金件，区别于外露式长排合页与暗藏式液压合页，这款平贴式合页的安装适配性更强，不需要在门扇或门框侧边提前铣出深槽，仅需在两个安装面平整定位后拧入固定螺丝即可完成装配，对于批量装修的室内木门、复合门场景来说，能大幅降低现场安装的加工难度，减少木工现场开槽的工序耗时。从结构设计逻辑来看，这款合页采用双页片对称排布的结构，中间通过卷制的筒状轴套配合通长销轴实现转动连接，每个页片上预留4个沉头螺丝孔，安装时螺丝头可以完全沉入页片表面的沉孔内，不会突出页片平面刮蹭门扇或门框表面，也能避免螺丝长期受门扇开合剪切力出现松动脱出的问题。

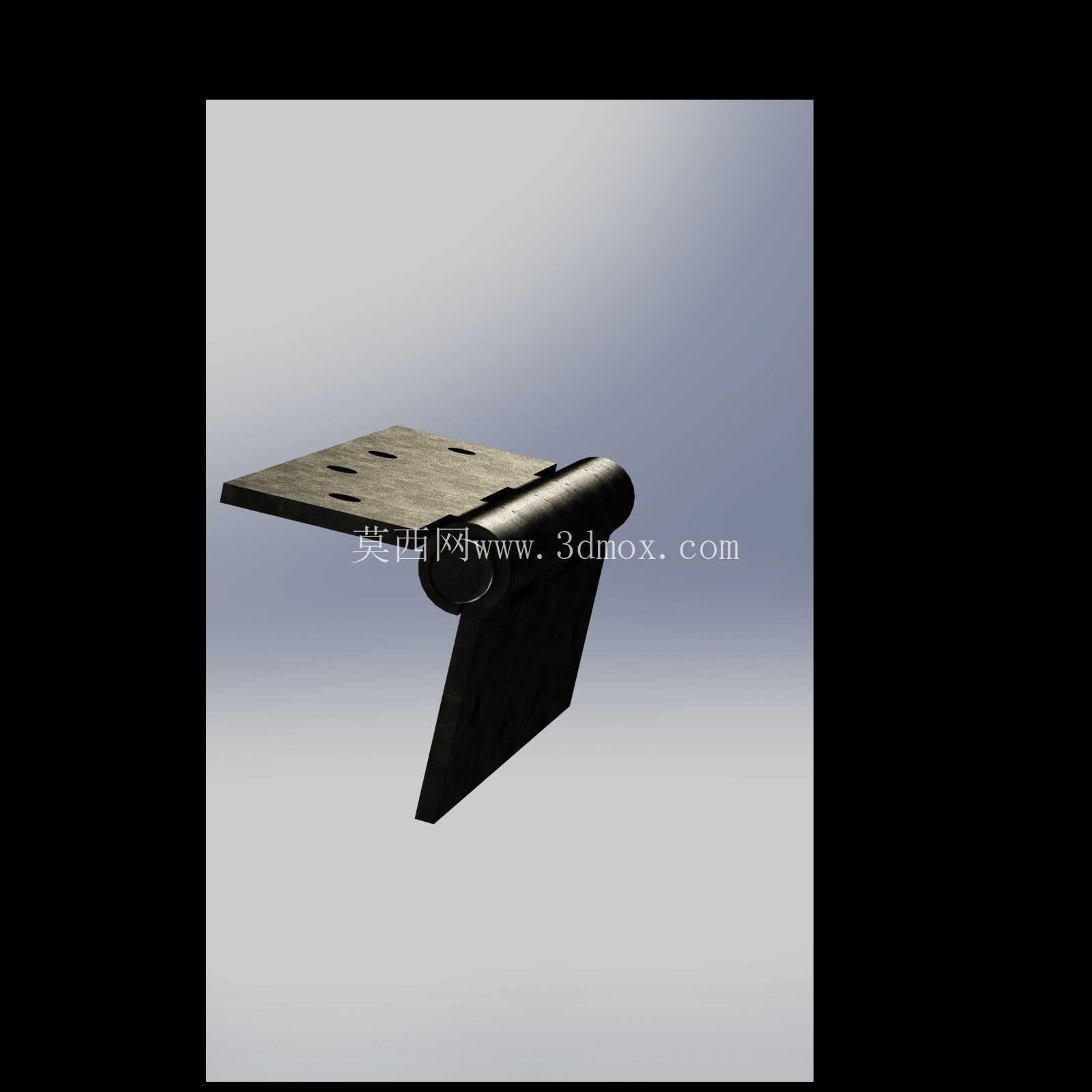

　　页片表面做了镀锌防锈处理，适配室内相对干燥的使用环境，不需要额外做表面喷涂就能满足基础的防氧化需求，同时金属表面的粗糙纹理也能增加页片与木质安装面之间的摩擦力，减少长期使用后合页出现移位的概率。尺寸边界上，这款合页展开后的单页长度为102mm，宽度为76mm，销轴的直径为14mm，这个尺寸规格刚好适配常规厚度40-45mm的室内木门，单组合页（通常一扇门配2-3个）可以承载单扇重量在40kg以内的门扇，转动部位没有额外的阻尼限位结构，门扇开合角度可以达到180度，不会出现门扇开启到90度就被限位挡住的问题，适合卧室、办公室隔间等需要大角度开门的场景。

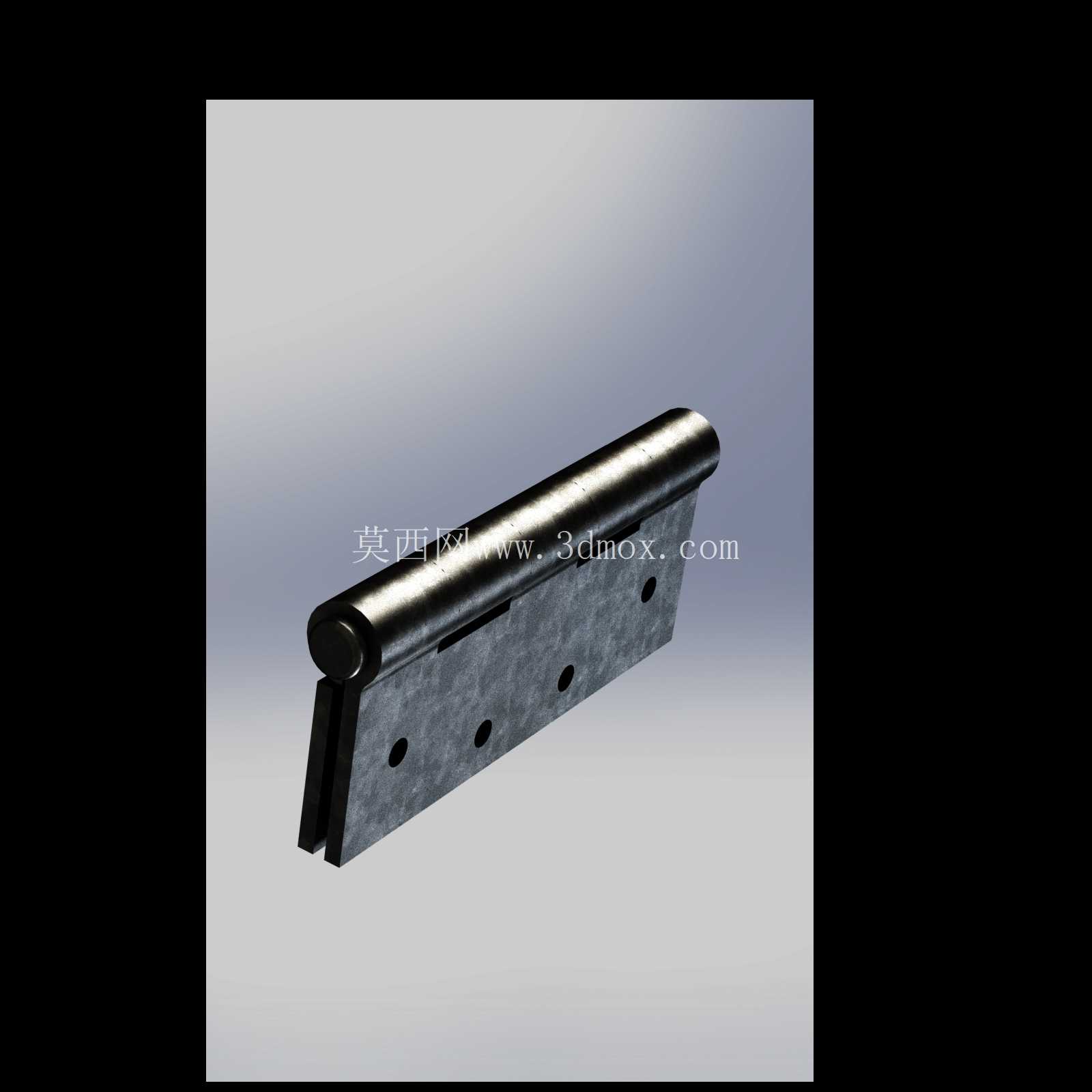

　　设计过程中需要重点关注轴套与销轴的配合间隙，间隙过小会导致门扇开合阻力大，长期使用磨损后容易出现异响；间隙过大则会导致门扇安装后出现下垂错位，开关门时蹭到门框地面。这款合页的轴套采用分段式卷制结构，三个轴套段分别固定在两个页片上，中间段与一侧页片固定，上下两段与另一侧页片固定，装配后销轴贯穿三个轴套段，既保证了转动的同轴度，也能让整个合页的受力均匀分布在三个接触段上，避免单点受力过大导致轴套变形。

　　在实际选型应用中，需要根据门扇的重量、厚度匹配对应数量的合页，常规2.1米高的室内木门配2个该款合页即可满足承载需求，如果是加装了隔音层的重型室内门，则需要在门扇中部额外增加一个合页，分散门扇的重量载荷，避免长期使用后页片变形导致门扇开关不畅。建模过程中需要注意沉头孔的角度与常用自攻螺丝的沉头角度匹配，通常采用90度沉孔即可适配市面绝大多数的木工沉头螺丝，同时页片的边缘需要做小圆角处理，避免安装过程中锋利的边角划伤施工人员，也能减少合页与门扇接触面的应力集中，避免木质门扇长期受压出现局部凹陷。这类合页的结构没有复杂的阻尼、缓冲结构，核心的可靠性完全来自轴套与销轴的配合精度以及页片的材质厚度，通常页片厚度选择2.5-3mm的冷轧钢板冲压成型即可满足室内门的使用需求，过薄的页片在长期承重后容易出现弯折变形，导致门扇开合错位。
