博世力士乐两级伺服阀结构设计

这款两级电液伺服阀的应用场景覆盖高精度闭环控制的工业液压系统，从冶金产线的辊缝位置控制、注塑设备的射胶压力闭环，到试验台架的力加载调节、风电变桨系统的速度调控，只要是需要对位置、压力、速度三个核心物理量做微米级、毫秒级响应调节的液压回路，都能见到这类结构的阀件身影。不同于普通开关式液压阀只负责通断油路，这款伺服阀的核心作用是把输入的弱电控制信号，精准转化为液压系统的流量、压力输出，相当于液压回路里的“精密调节阀”，外部电子控制单元的指令先驱动第一级先导级动作，再通过内部液压反馈推动第二级主阀芯位移，最终输出和控制信号成比例的液压功率，驱动后续的液压缸、液压马达等执行元件完成精准动作。

从结构设计思路来看，这款阀采用机械反馈的两级架构，先导级负责把微弱的电信号转化为小流量的液压控制信号，主级则负责放大功率输出，这种设计既解决了单级伺服阀流量做不大、响应速度受阀芯驱动力限制的问题，又通过机械反馈结构保证了阀芯位移和输入信号的线性对应关系，不需要额外加装外置位移传感器做闭环，提升了阀件在工业现场恶劣工况下的抗干扰能力。阀块主体采用方形集成式设计，所有油口、安装孔都做了标准化布局，安装面的平面度、粗糙度都匹配液压阀安装的通用规范，不需要额外设计过渡转接板就能直接安装在标准NG10规格的阀块或油路板上。

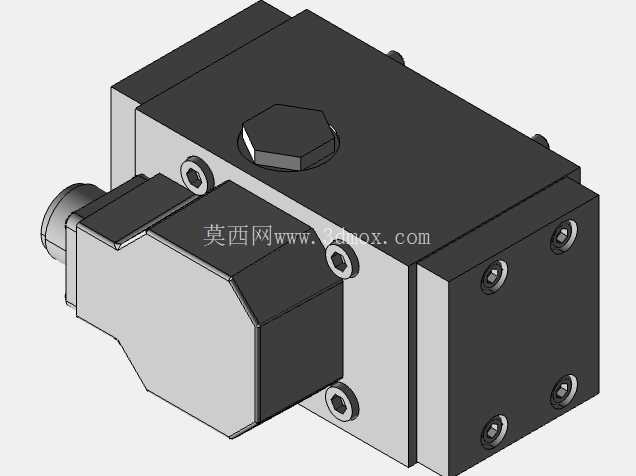

实际选型和安装时需要注意几个边界条件：首先是安装面的平面度要求必须控制在0.01mm以内，表面粗糙度不低于Ra0.8，否则安装后容易出现外泄漏问题；其次是油口的连接尺寸匹配ISO 4401标准的NG10通径规格，进出油口、控制油口、泄油口的位置都做了防呆设计，现场装配时不会出现接错油口的问题。阀的整体外形为方正的块式结构，顶部设置了内六角式的工艺螺塞，方便出厂前调试时调整内部零位，侧面的接线端采用密封式结构，适配工业现场的油污、振动环境，外部供油、外部泄油的油路设计，让先导级的供油压力不受主油路压力波动影响，即使主油路在低压大流量工况下工作，先导级依然能获得稳定的控制压力，保证阀的响应速度和控制精度不会出现衰减。

这款阀的内部流道做了圆弧过渡处理，减少油液在阀内流动时的压力损失和湍流噪声，主阀芯和阀套的配合间隙控制在微米级，既保证阀芯动作时没有卡滞，又能把内泄漏量控制在允许范围内。两级结构的反馈弹簧杆直接连接先导级衔铁和主阀芯，当主阀芯到达和输入信号对应的位移位置时，反馈杆的弹力会和先导级的输出力平衡，让主阀芯稳定在指定开度，这种纯机械的反馈结构没有电子元件参与，抗油液污染能力比电反馈式伺服阀更强，对现场液压油的清洁度要求相对更低，更适合冶金、重工这类现场维护条件一般的工业场景。在做三维建模时，需要特别注意安装孔的位置度公差，六个安装螺栓孔的位置度必须控制在0.1mm以内，否则现场安装时会出现螺栓无法穿入、或者安装后阀件受力不均导致阀芯卡滞的问题；接线端的伸出长度也要和实物匹配，避免后续做整机布线时出现干涉。另外阀的整体重量控制在合理范围内，单人即可完成安装作业，不需要额外设计吊装结构，安装时只需要按照对角顺序拧紧固定螺栓，就能保证密封面均匀受压，不会出现渗漏问题。
