博世4WS2E两级电液伺服阀结构设计

这款两级四通伺服阀的建模过程，完全围绕工业液压系统的闭环控制需求展开，核心适配位置、力、速度三类高精度控制场景，常见于冶金设备的压下系统、试验台的力加载单元、高端注塑机的射胶控制回路，以及需要精准流量调控的工业装备中。建模初期最先确定的是安装边界，NG6标称尺寸对应的ISO 4401-03-02-0-05端口模式是核心约束，安装面的油口位置、固定螺钉孔位完全遵循标准尺寸链，确保模型导入装配环境后可直接与标准阀块完成配合，无需二次调整安装接口。整体结构采用两级放大设计，前置级为喷嘴挡板结构，输出的先导流量驱动主阀芯位移，主阀芯的位置通过内置的反馈机构传递至前置级，形成闭环控制，保证输出流量与输入电信号的线性对应关系，在70bar额定阀压降工况下，额定输出流量为5L/min，流量公差控制在±10%范围内，满足小流量高精度控制回路的参数要求。

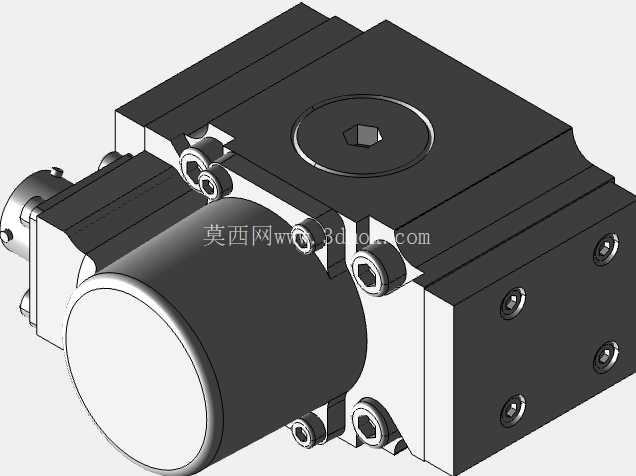

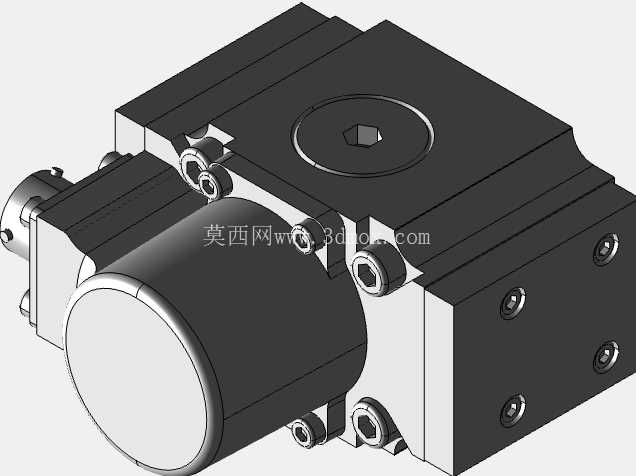

外形建模阶段，优先还原了阀体的铸造基体特征，主体采用方形锻铝基体加工而成的块式结构，表面的安装螺孔、工艺堵头、外接电控接口的位置均按照实物测绘尺寸还原，左侧突出的圆柱形结构为电控单元的安装舱，用于容纳外置伺服放大器的连接端子与内部反馈传感器的走线空间，阀体表面的内六角螺塞为工艺孔封堵件，建模时还原了螺塞的沉孔深度与对边尺寸，保证装配干涉检查时的准确性。主阀芯与阀套的配合间隙在模型中按照实际配合公差做了简化处理，保留了阀芯台肩的节流边特征，可直观展示阀口开度与流量调节的对应关系。

从功能实现逻辑来看，这款阀的工作核心是通过外部输入的电信号控制前置级挡板的偏移量，改变两侧喷嘴的背压，推动主阀芯产生对应位移，主阀芯位移量通过反馈杆转化为机械反馈力，与输入电磁力平衡后，主阀芯稳定在对应开度，输出与输入信号成比例的流量，进而控制执行元件的运动速度或者输出力。建模过程中特意还原了阀体上的油口标识位置，P口为进油口、T口为回油口、A/B口为工作油口，各油口的通径尺寸与标准NG6阀板的通径完全匹配，最大工作压力可达315bar，可适配中高压液压系统的使用需求。

在安装边界的细节处理上，固定螺钉采用4个M5内六角螺钉，安装孔的位置度、沉孔深度均按照标准要求设置，阀体总高度、宽度、长度尺寸均控制在NG6阀的标准安装尺寸范围内，不会与阀块上的其他元件产生安装干涉。电控接口位于阀体侧方，采用标准的七芯航空插座接口，模型中还原了插座的安装凸台与定位槽特征，方便后续布线时的接口配合检查。阀体表面的阳极氧化层质感、金属加工面的粗糙度特征在渲染阶段做了区分，阀体非加工面保留铸造后的哑光质感，加工配合面呈现金属切削后的亮面效果，堵头、螺钉等标准件采用发黑处理的深色金属质感，整体视觉效果与实物保持一致。

针对实际选型中的常见问题，建模时特意保留了阀芯行程的限位结构特征，可直观看到主阀芯的最大位移量，结合额定流量参数可快速计算不同阀压降工况下的实际输出流量，方便设计人员在回路仿真时直接调用模型参数。两级阀的阻尼孔结构在模型中做了位置标注，虽然未还原内部微孔结构，但明确了阻尼孔的安装位置，方便后续做故障分析与维护演示时的结构讲解。整体模型的装配层级按照实际零件拆分，分为阀体、阀套、主阀芯、前置级组件、端盖、电控接口、密封件、紧固件几个子装配体，可单独拆解查看每个零件的结构特征，也可用于装配工艺演示、维修培训等场景。
