带双耳把手波纹边家用烹饪砂锅结构

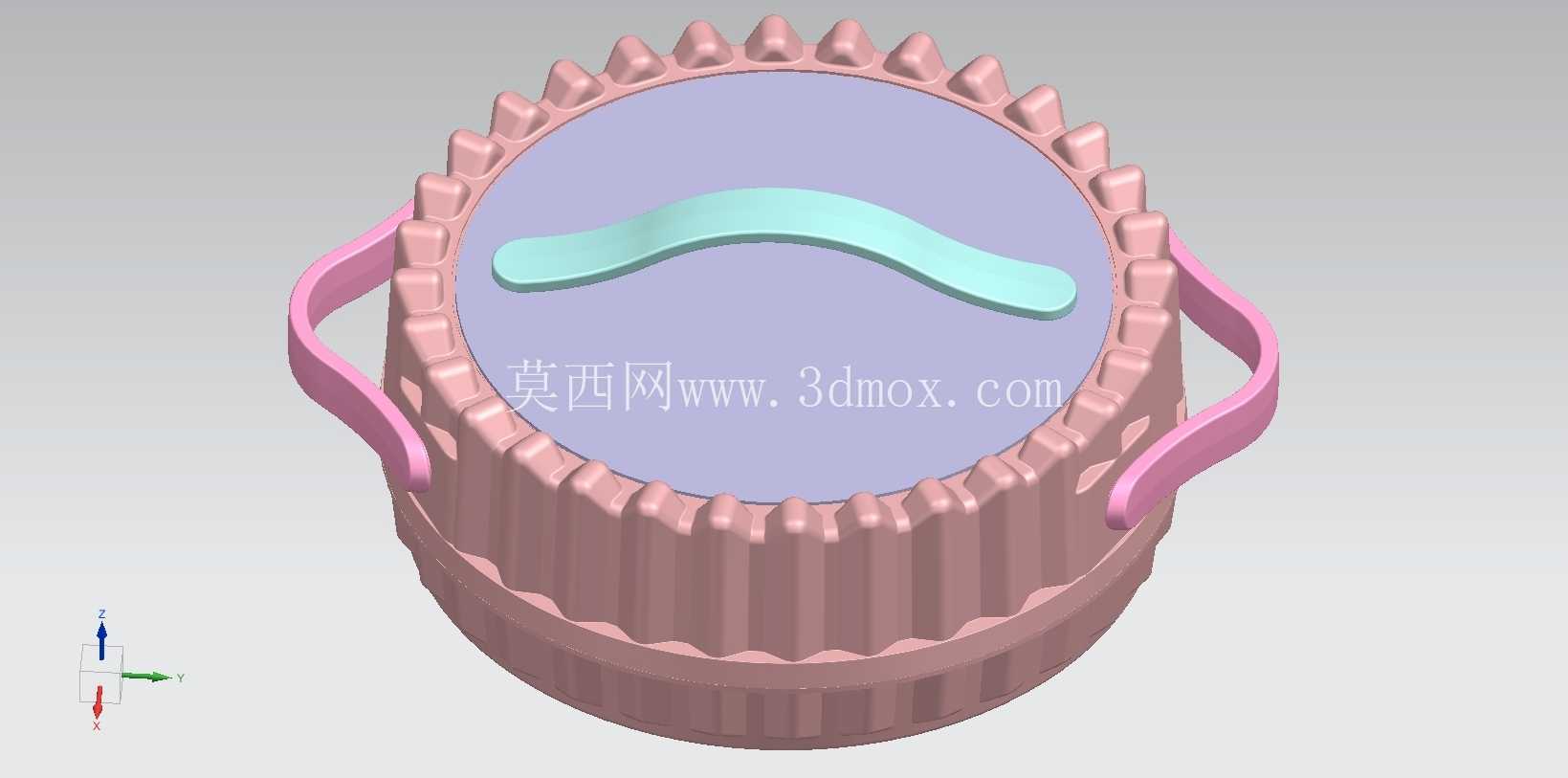

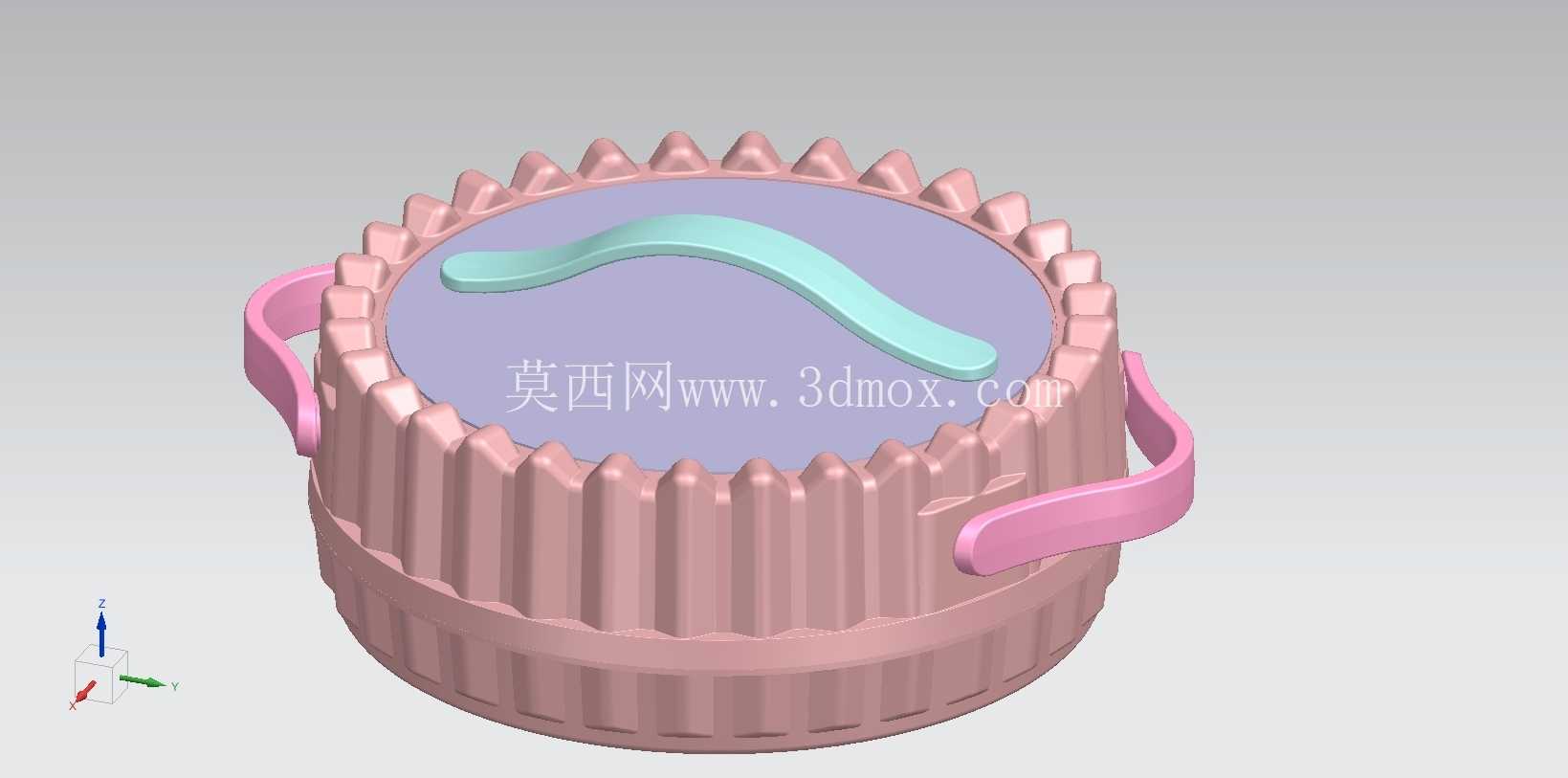

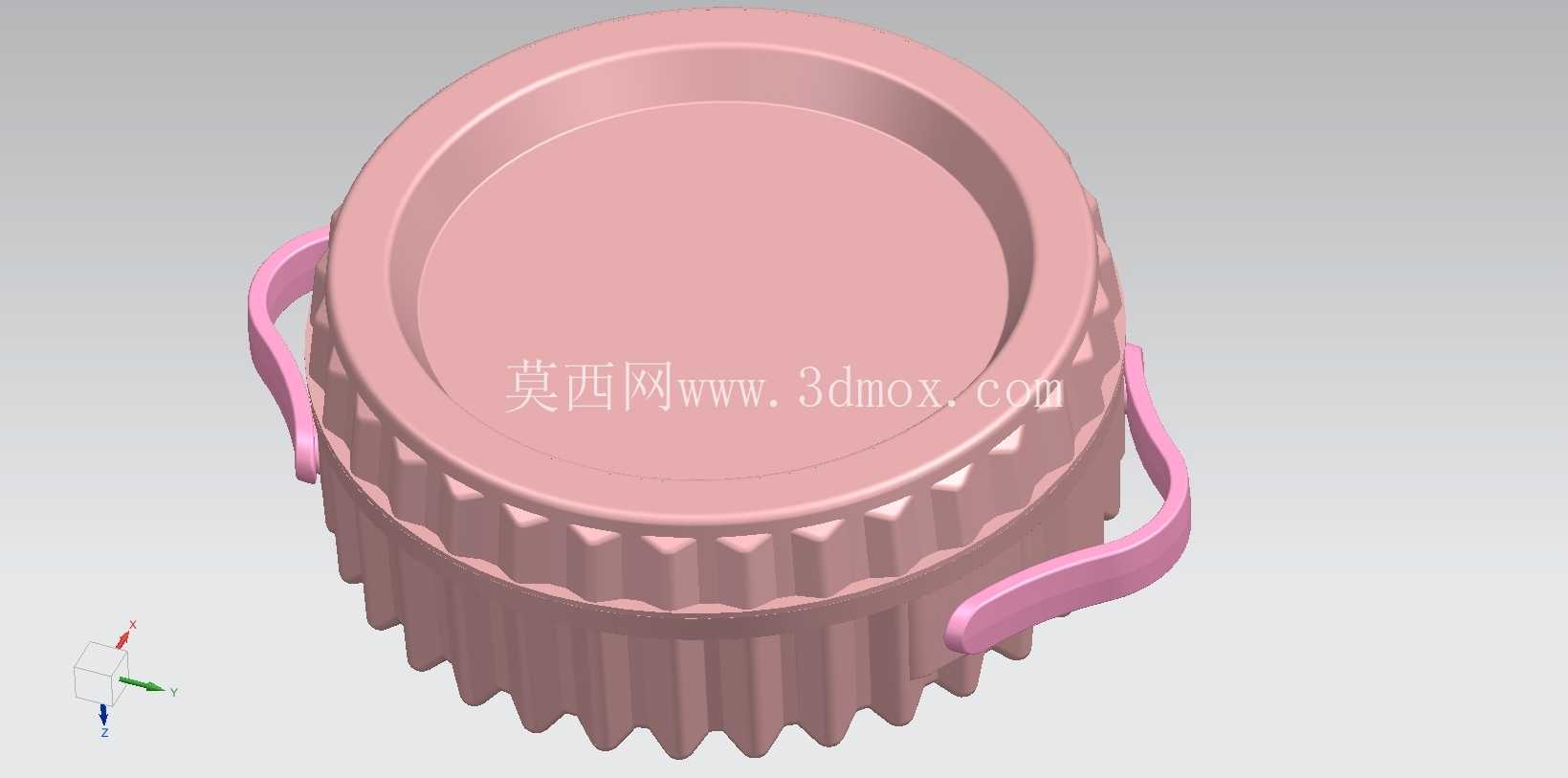

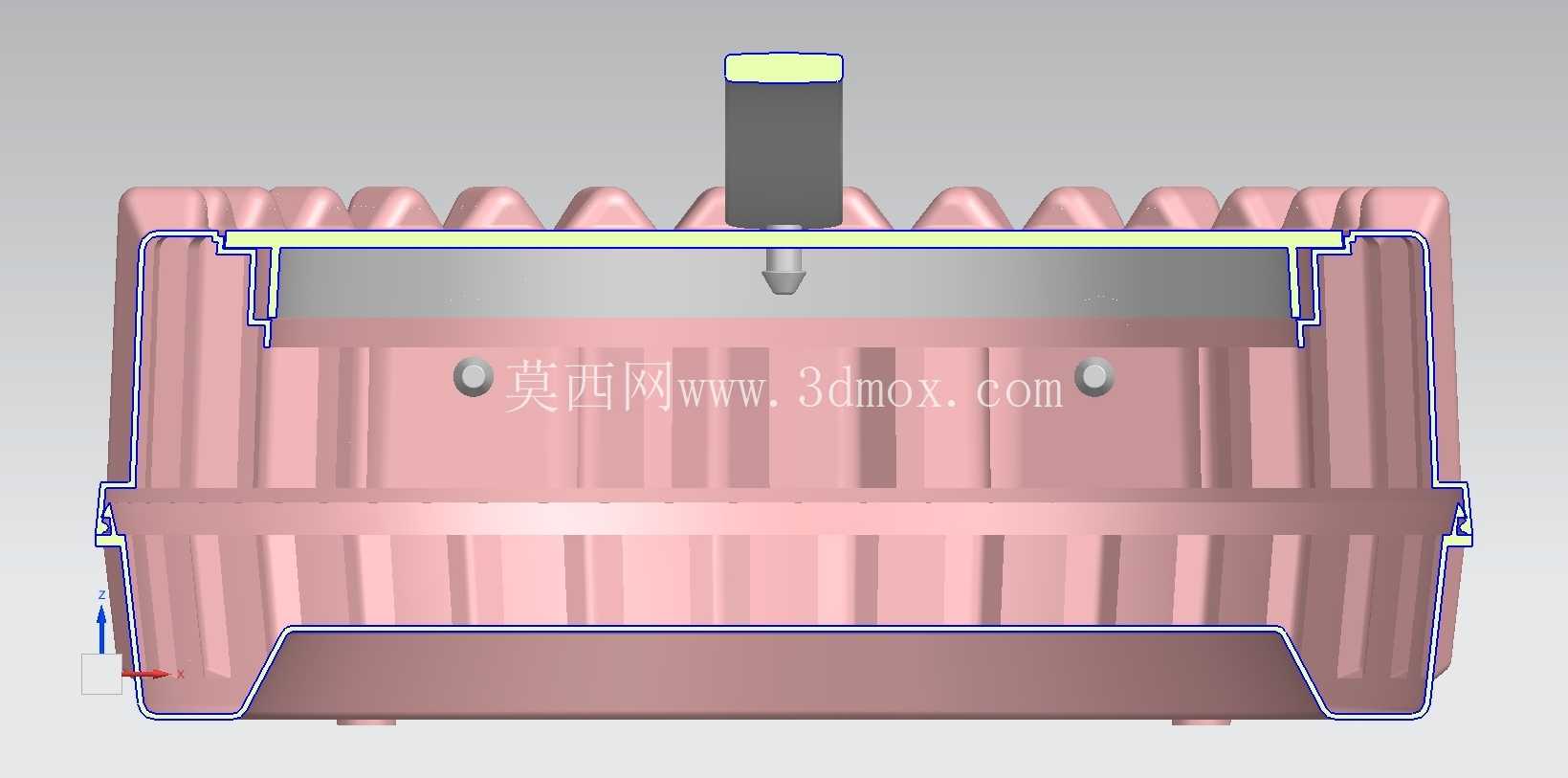

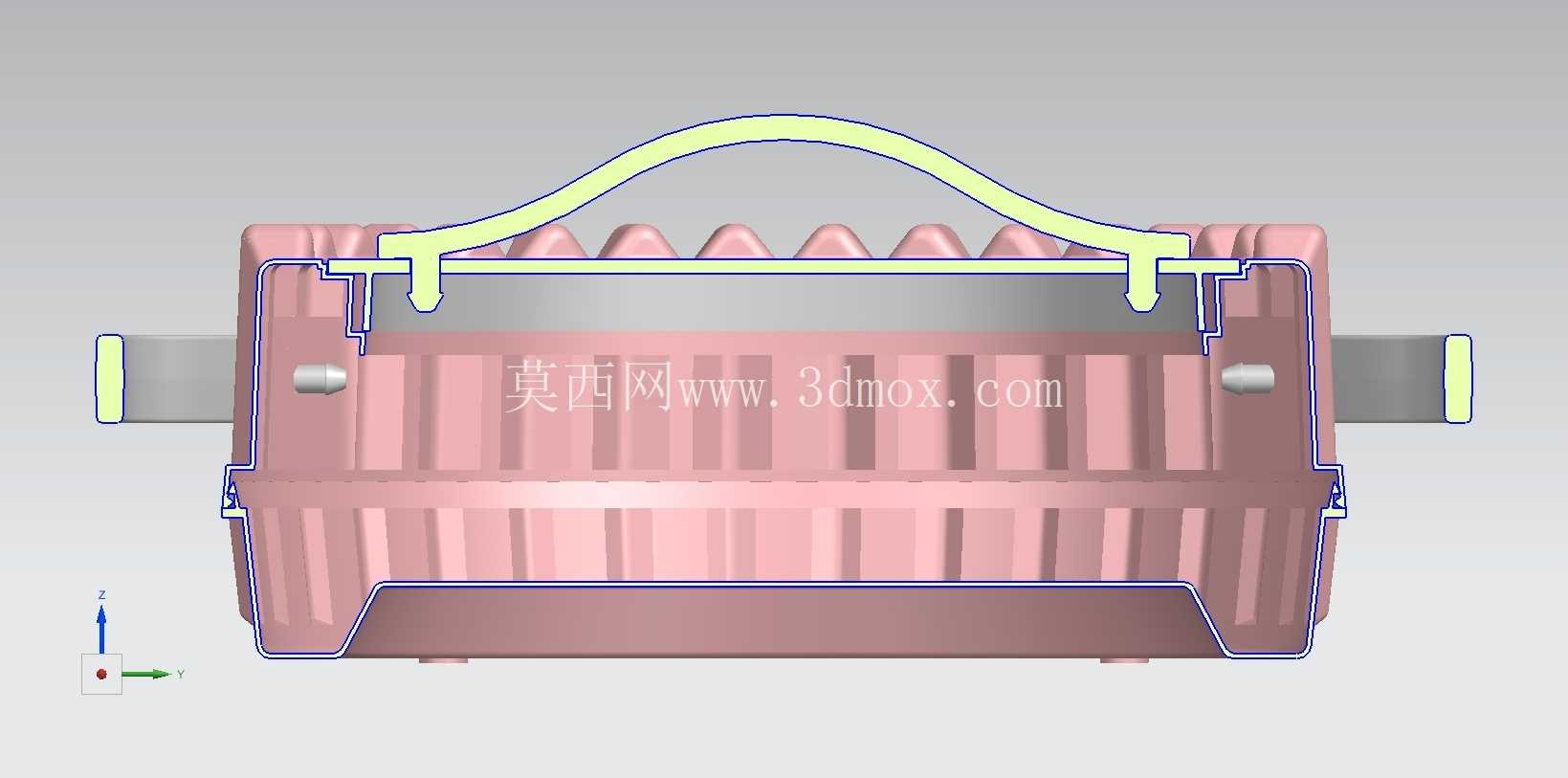

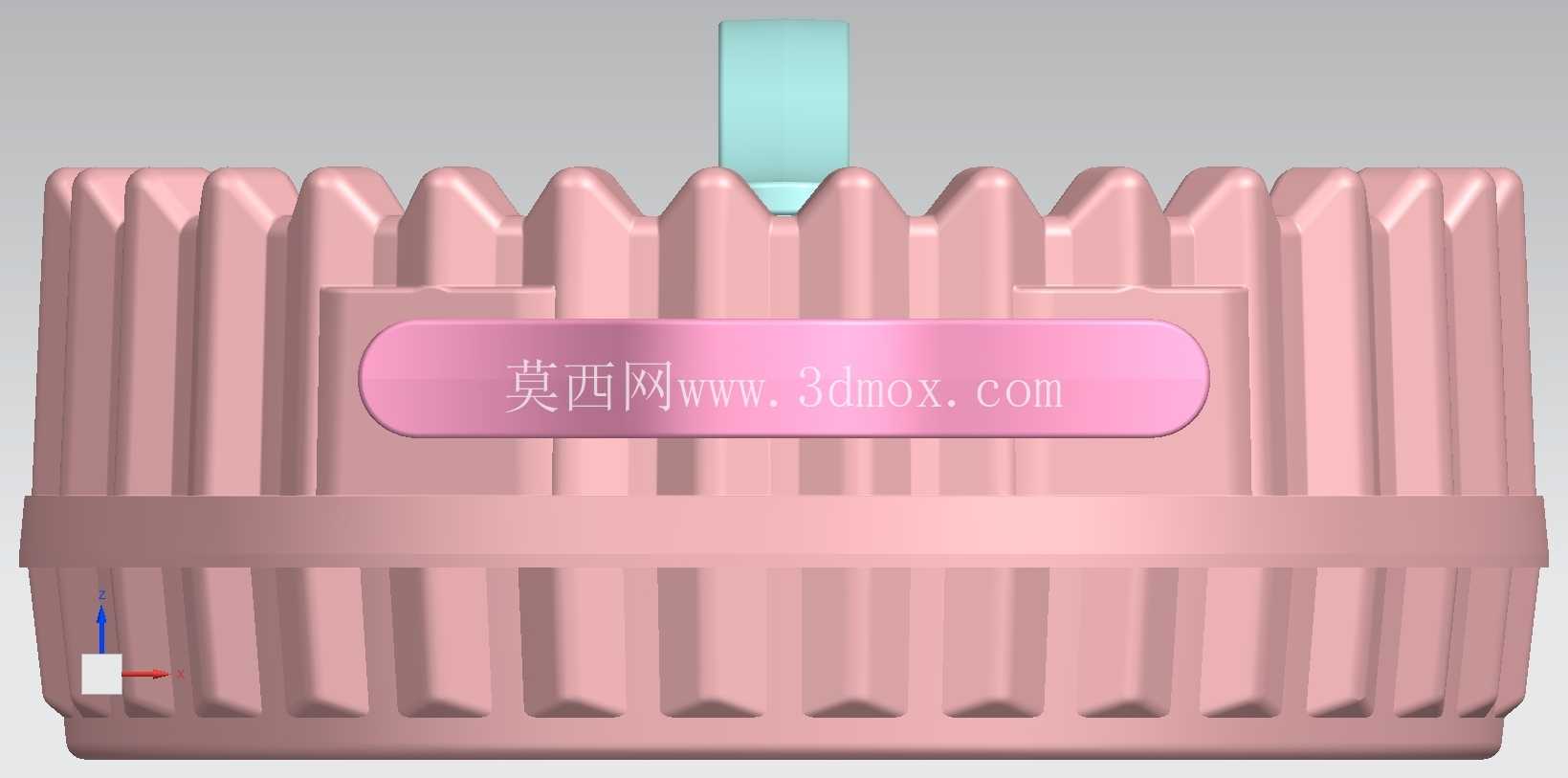

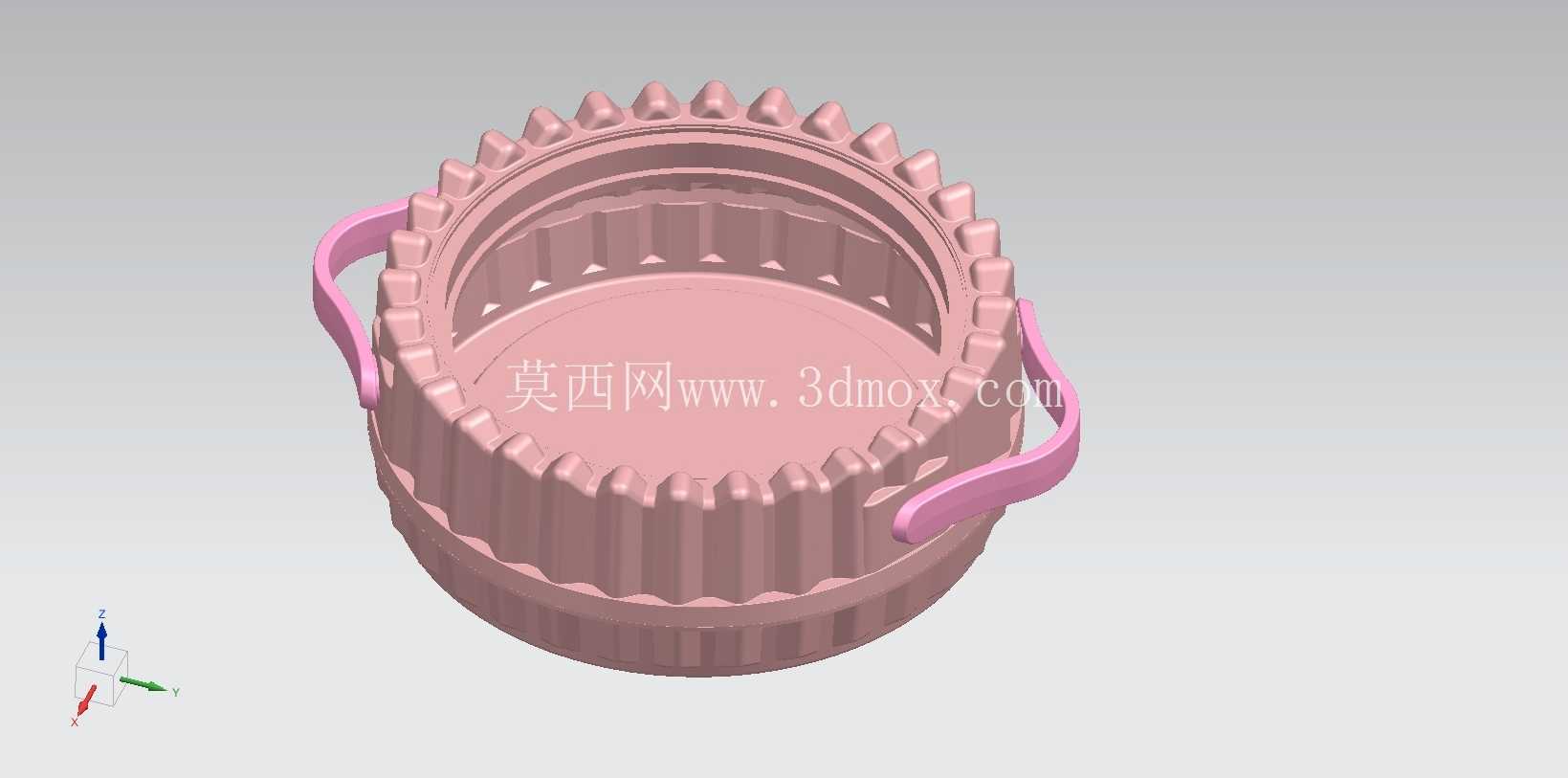

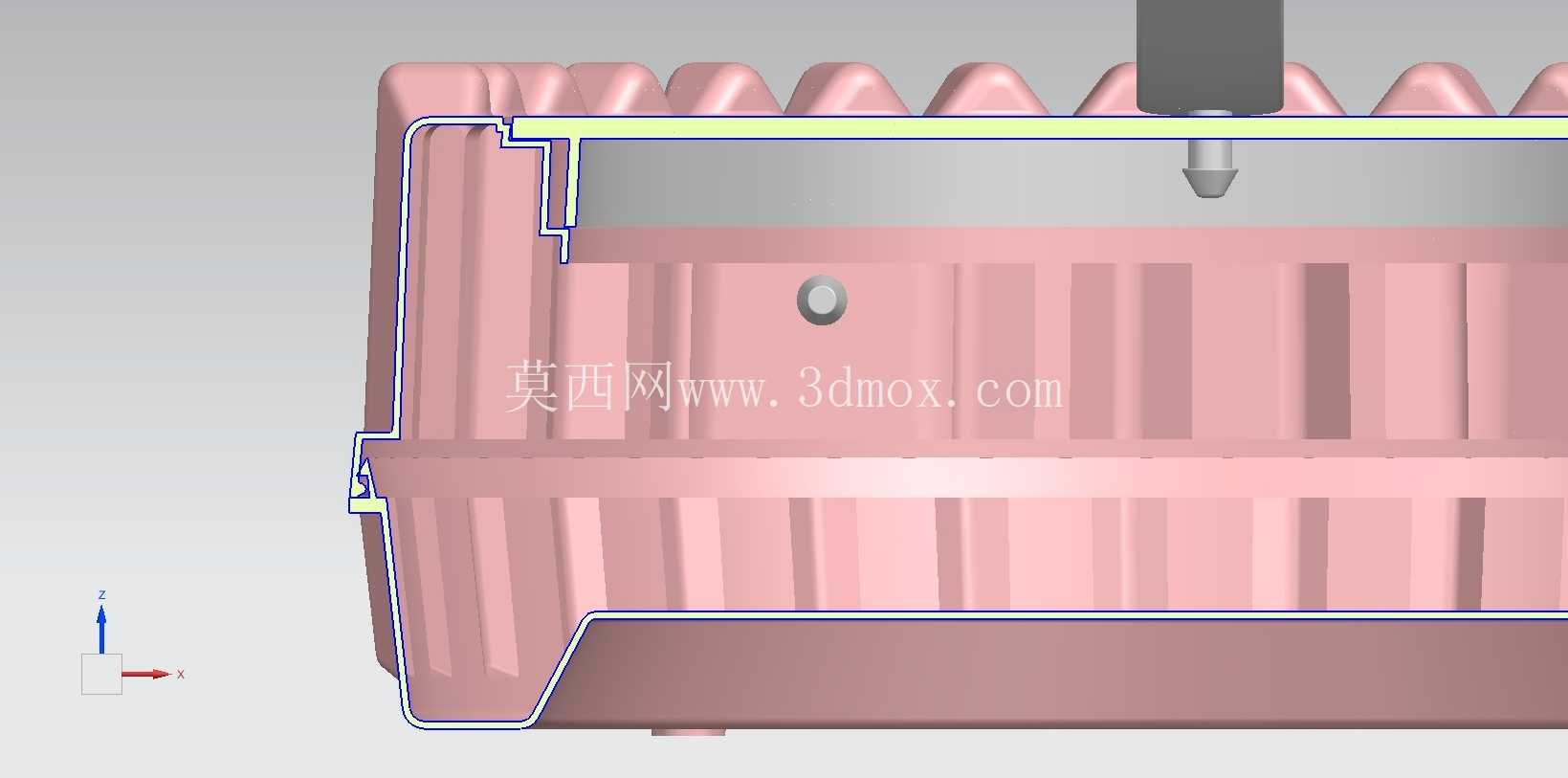

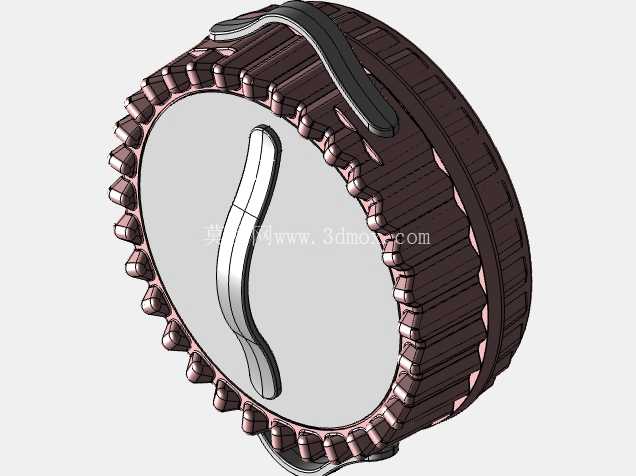

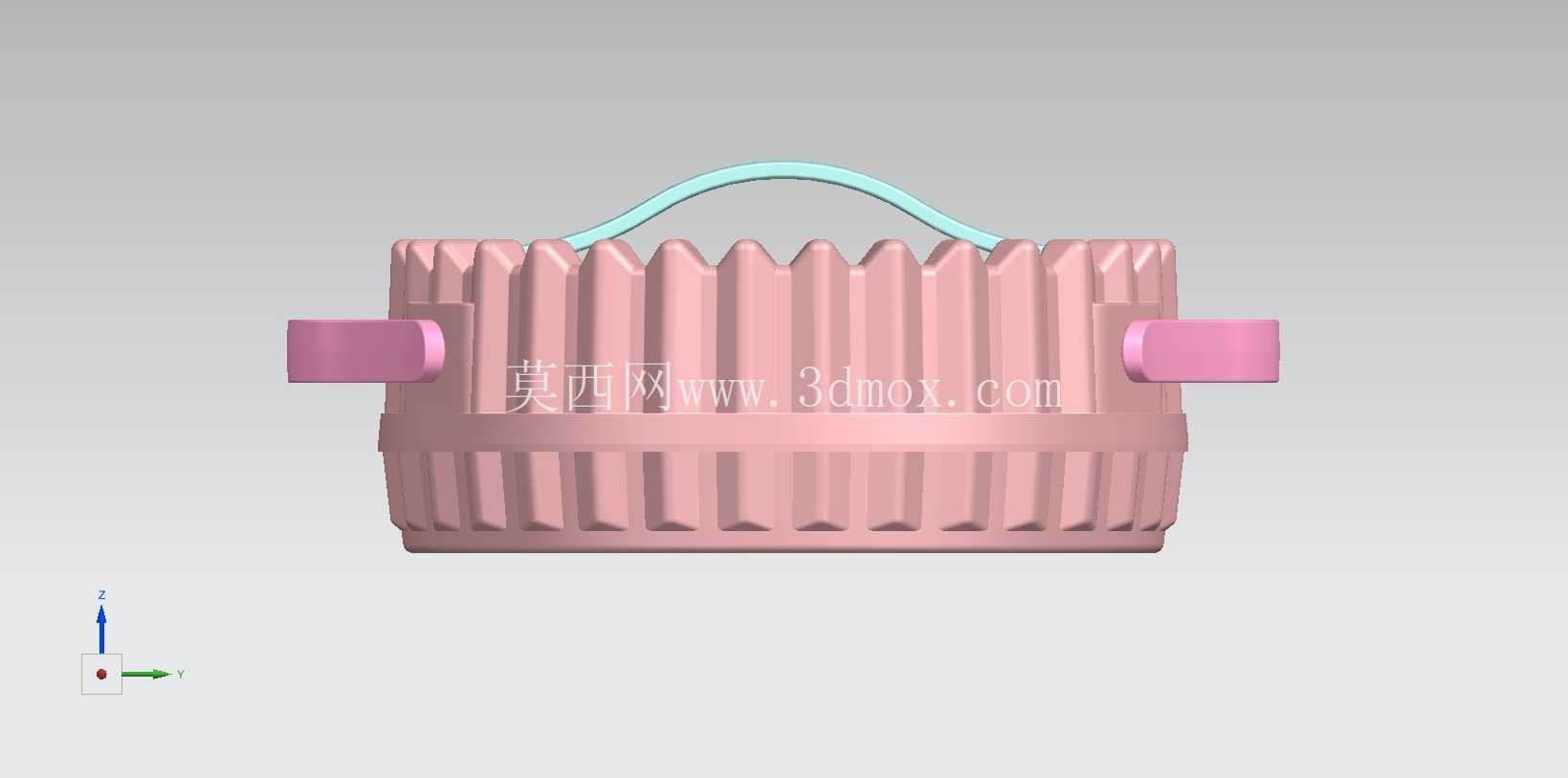

日常民用厨房烹饪场景中，砂锅是中式炖煮、焖烧类餐食制备的核心器具，该三维结构完整还原了家用砂锅的全部功能特征，可作为厨具产品结构设计、开模前结构验证的参考依据。从实际使用需求出发，锅身整体采用回转类对称结构，主体壁厚均匀控制在适配陶瓷烧结工艺的合理区间，避免烧制过程中因壁厚差导致的应力开裂问题，同时保证使用过程中蓄热均匀，减少局部温差带来的食材糊底风险。锅口位置设计连续的锯齿状波纹边结构，一方面可以在锅盖盖合时形成多道卡位，防止炖煮过程中锅内蒸汽顶起锅盖移位，另一方面波纹凸起结构也能在端取时增加手部接触的摩擦力，即便沾有少量油污也不易打滑。两侧对称布置的弧形双耳把手，采用与锅身一体化的连接结构，把手弧度贴合成年人手掌自然弯曲的形态，把手与锅身外壁预留足够的握持间隙，避免使用时手部直接接触高温锅壁造成烫伤，把手根部做了圆弧过渡加厚处理，可承受满锅食材加汤汁的总重量，长期使用不会出现根部断裂的问题。锅盖部分采用与锅口适配的圆弧盖型，盖面中心设置长条状弧形提手，提手两端做圆润倒角处理，提手高度满足手指伸入握持的空间需求，提手与盖面的连接位置同样做加厚过渡，避免提拿锅盖时出现应力集中破损。锅身下部设计一圈环形凸起的加强筋结构，既可以增加锅身整体的结构刚性，减少搬运过程中受外力碰撞导致的破损概率，也能在放置于灶台台面时形成稳定的支撑边界，保证放置平稳不会出现侧滑。从建模逻辑来看，该结构优先采用回转特征构建锅身主体轮廓，再通过阵列特征生成锅口的波纹边结构，双耳把手与锅盖提手均采用扫掠特征生成基础形态后做圆角过渡处理，所有棱边均做了不小于R2的圆角处理，既符合陶瓷制品的生产工艺要求，也能避免使用过程中锐边划伤手部。在实际产品落地过程中，该结构的外形尺寸适配常规家用燃气灶的炉架支撑范围，锅底直径与常见炉架的支撑环尺寸匹配，放置时不会出现卡滞或晃动问题，整体容量满足3-5人家庭的日常炖煮需求，锅盖与锅口的配合间隙控制在合理范围，既保证密封蓄热效果，也能避免过度密封导致锅内压力过高出现溢锅风险。结构设计过程中充分考虑了陶瓷成型的脱模需求，所有侧壁均设置了符合工艺要求的脱模斜度，不存在倒扣结构导致的脱模困难问题，各连接位置的壁厚均匀过渡，避免烧结过程中因收缩率不一致导致的变形缺陷。
