KOINO NF25WU IP65防护蜂鸣器结构设计

在工业设备的人机交互警示环节，蜂鸣器是传递设备异常、工序到位、安全预警信号的核心元件，这款KOINO品牌的NF25WU蜂鸣器，从结构设计之初就瞄准了工业现场复杂工况的使用需求，没有走消费级蜂鸣器的轻量化设计路线，所有结构细节都围绕工业场景的可靠性展开。

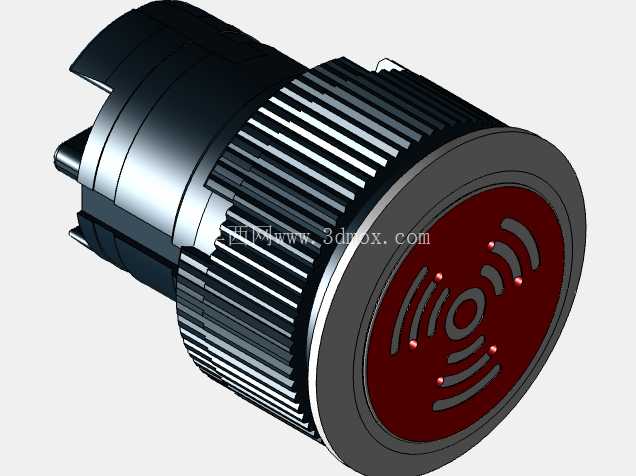

从实际应用场景来看，这类蜂鸣器常被部署在汽车冲压生产线的工位旁、自动化装配线的安全围栏处、机床操作面板的信号区，甚至是户外露天的工控柜上，这些场景往往伴随切削液飞溅、粉尘弥漫、频繁的设备振动，甚至是短时的高压水流冲洗，因此这款产品直接做到了IP65的防护等级，前端红色警示面与金属压圈之间做了嵌入式密封结构，后端接线腔体也预留了密封胶圈的安装槽位，完全可以杜绝粉尘侵入和各个方向的低压喷水影响，不需要额外加装防护外罩就能直接在恶劣工况下使用。

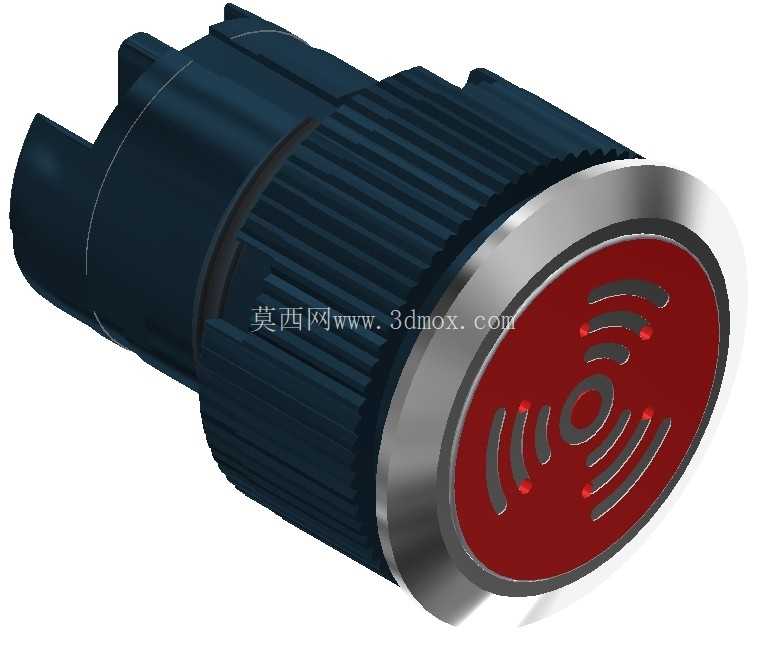

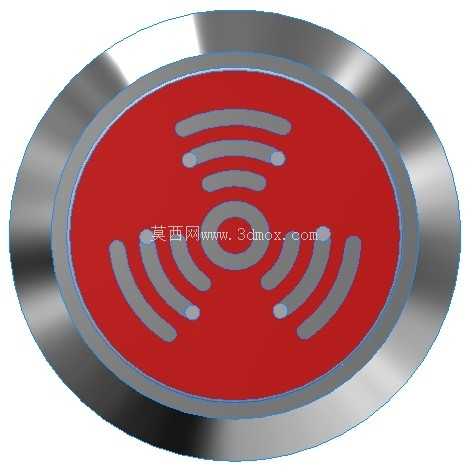

从功能特性上看，这款蜂鸣器采用前端出声的结构设计，红色面板上的出声槽做了倾斜角度的导流设计，既可以保证声音传播的指向性，让工位操作人员能清晰捕捉报警信号，又能避免液体顺着出声槽流入器件内部，出声槽旁的红色点状结构是配套的发光提示区，在高噪音车间环境下，声光同步的警示方式可以覆盖视觉、听觉两个感知通道，避免单一信号传递的疏漏。外壳主体采用加纤阻燃工程塑料，表面做了竖向的防滑滚花结构，这个细节是为了安装时的徒手拧装操作设计的，不需要额外的工装夹具，就能通过滚花面施加足够的拧紧力矩，让器件和安装面板紧密贴合，金属压圈采用不锈钢材质，表面做了镜面抛光处理，既提升了面板安装后的视觉质感，又能避免长期使用后的锈蚀问题，适配各类工业设备的面板设计风格。

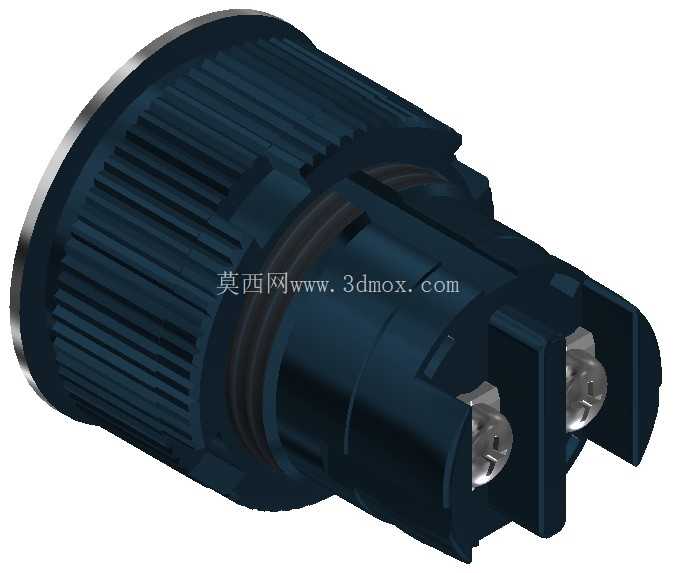

从设计思路上拆解，这款蜂鸣器采用了行业通用的25mm标准面板开孔尺寸，这个尺寸是工控面板元件的通用安装规格，设计人员在做面板布局的时候，不需要单独为这款器件预留特殊的开孔尺寸，可以和同规格的按钮、指示灯做统一的面板排布，大幅降低面板加工的复杂度。安装方式采用后端螺纹锁紧结构，器件插入面板开孔后，从面板背面拧上锁紧螺母就能完成固定，安装深度控制得十分紧凑，不会占用面板后方过多的布线空间，哪怕是内部空间局促的小型操作盒，也能顺利完成安装。接线端采用插片式接线结构，适配常规的工业冷压端子，接线完成后可以盖上后端的密封护罩，进一步提升接线部位的防护能力，避免车间内的金属粉尘搭接接线端子造成短路故障。

从安装边界的细节来看，这款蜂鸣器的前端突出面板的高度做了优化，既不会因为突出过多被现场的工件、操作工具意外磕碰，也不会因为突出过少导致出声受阻，金属压圈的直径略大于安装开孔，安装后可以完全覆盖开孔边缘的加工毛刺，避免毛刺刮伤器件外壳，同时也能提升面板整体的美观度。内部的发声元件采用压电式结构设计，相比电磁式蜂鸣器，压电结构的功耗更低、使用寿命更长，连续工作状态下的发热量极小，不会因为长期通电导致外壳变形或者密封件老化失效，发声频率设置在人耳最敏感的频段，哪怕车间背景噪音达到85分贝以上，也能清晰分辨报警声音，不会被设备运行的噪音掩盖。

在结构建模的过程中，需要重点关注几个配合尺寸的公差控制：首先是前端金属压圈和塑料主体的配合公差，过松会导致密封失效，过紧则会造成装配困难，甚至压裂塑料壳体；其次是安装螺纹的尺寸公差，要保证锁紧螺母可以顺畅拧入，同时锁紧后不会出现松动，适配1-5mm厚度范围的面板安装；最后是出声槽的深度和角度，既要保证足够的出声面积，又不能让槽深过大影响壳体的结构强度，避免安装拧紧时出现壳体开裂的问题。整个模型的结构拆分完全按照实际生产装配的逻辑绘制，各个零件的配合关系、倒角细节、密封槽位置都和实物一致，可以直接用于设备面板的布局干涉检查，也可以作为同类警示元件设计的参考结构。
