博世力士乐两级方向伺服阀三维结构

这款两级方向伺服阀主要面向高精度液压控制场景设计，常见于对外负载位置、速度、力值控制精度要求严苛的工业液压系统中，比如大型试验台架、重型装备的伺服执行回路、精密成型设备的动力控制单元，也可适配外部电子设备配套的液压动力链路，承担电液信号转换与功率放大的核心作用。从实际工况适配来看，该阀可在70bar额定压差下实现90L/min的标称通流能力，先导级采用内部供油、内部泄油的配置方案，无需单独布设先导供油与泄油管路，能简化液压站的管路排布，减少外接管路带来的泄漏点与压力损失，对于安装空间紧凑、管路布设难度大的设备场景十分友好。

从结构设计逻辑来看，该阀采用两级放大结构，先导级负责将输入的电信号转换为阀芯驱动的液压信号，主级则依托先导级输出的控制压力推动主阀芯位移，实现主油路的流量与方向控制，这种两级结构既保证了大流量通流能力，又兼顾了小信号输入下的控制响应精度，避免了单级阀在大流量工况下驱动力不足、响应滞后的问题。线圈部分采用单线圈30mA额定电流、85Ω内阻的配置，配套的连接器为不带插件的标准连接形式，用户可根据自身设备的布线需求选配对应接插件，适配不同的电控系统接线规范，压力覆盖范围最高可达315bar，能适配中高压液压系统的工作压力要求，覆盖绝大多数工业液压设备的压力区间。

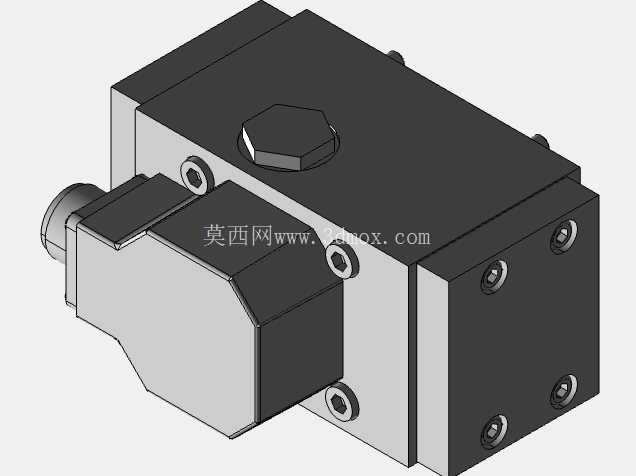

从安装与尺寸边界来看，该阀的安装接口符合ISO 4401标准规格，安装面的油口位置、固定螺栓孔位均遵循通用标准，用户在进行阀块设计时可直接套用标准安装孔系，无需单独定制非标的安装接口，能大幅缩短液压阀块的设计周期，也便于后期设备维护时的元件替换。整体重量约3.58公斤，外形采用方正的块式结构，主体为钢制阀块搭配黑色表面处理的端盖结构，顶部设置有内六角螺塞用于工艺孔封堵，侧面布置有线圈组件与外接电连接器，固定螺栓采用内六角圆柱头螺钉沿阀块周向均匀排布，保证阀块结合面的密封压力均匀，避免高压工况下出现结合面渗漏问题。

在实际选型适配过程中，设计人员需要注意该阀的内部泄油特性，泄油口需要单独接回油箱，保证泄油压力不超过阀件允许的背压上限，避免因泄油背压过高导致先导级控制压力异常，影响阀的控制精度甚至引发阀件误动作。同时该阀的先导油取自主进油口，在系统启动阶段需要保证进油口建立足够的最低控制压力，才能让先导级正常工作，避免启动阶段出现阀件无响应的问题。从三维建模的角度来看，该模型完整还原了阀件的所有外部结构特征，包括安装孔位的位置尺寸、各外接油口的相对位置、连接器的安装方向与外形尺寸、顶部工艺螺塞的突出高度，可直接用于液压阀块的装配干涉检查、液压站的三维布局设计，也可用于设备液压系统的装配演示、运维培训的可视化素材，帮助设计人员在虚拟装配阶段提前排查安装空间不足、管路干涉、接线空间不够等潜在问题，减少物理样机阶段的设计变更次数，缩短设备的研发迭代周期。
