博世力士乐SV型液压先导式止回阀结构

在液压系统的回路设计中，保压与锁紧工况一直是结构工程师选型时的重点考量环节，尤其是在长时间停机后需要执行器端口无泄漏封堵的场景下，普通弹簧式止回阀往往因为密封性能不足、开启压力波动大无法满足要求，这款SV型先导式止回阀正是针对这类工况开发的液压控制元件。从实际应用场景来看，这类阀常被用在汽车冲压模具的液压锁紧回路、工程机械的支腿保压回路、机床夹具的夹紧保持回路中，当系统停止供油后，能够可靠切断执行器的回油通路，避免负载因为自重或者外力作用出现位移，保障设备运行的安全性与位置精度。

从功能特性上看，这款阀采用内部先导回油的结构设计，不需要单独外接泄油管路，这一设计特点极大简化了液压系统的布管难度，减少了管路泄漏点，尤其适合安装空间紧凑、管路排布密集的冲压模具液压系统。在正向通油状态下，液压油可以从A口到B口无阻碍流通，不需要额外提供先导压力，油液推开主阀芯即可实现过流，压损控制在较低水平，不会对系统的正常供油造成额外的功率损耗；当需要反向通油时，必须在X控制口通入符合压力要求的先导控制油，先导活塞在控制油作用下顶开主阀芯的密封副，才能实现B口到A口的反向通油，这种控制逻辑能够有效避免负载工况下的误开启问题。

设计思路上，这款阀的公称尺寸为NS6，对应的通径规格能够适配最大60L/min的流量需求，最高工作压力可以达到315bar，完全覆盖中高压液压系统的常用压力区间。开启压力设置了多个可选档位，标准配置为1.5bar，也可以根据实际工况选择3bar、6bar或者10bar的开启压力，适配不同背压要求的回路。阀体采用方块式集成设计，安装面符合ISO标准安装尺寸，既可以采用底板安装的方式集成在阀块上，也可以通过螺纹连接直接串接在管路中，安装方式灵活。端口的密封结构经过优化，采用适配密封件的沟槽设计，既可以使用丁腈橡胶密封件适配常规矿物液压油工况，也可以更换氟橡胶密封件适配特殊液压介质或者高温工作环境，密封可靠性能够满足长时间停机无泄漏的要求。

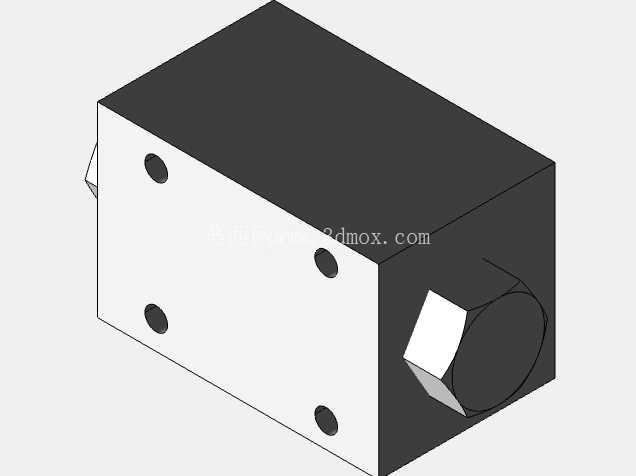

从外形尺寸与安装边界来看，这款阀整体为方正的块状结构，主油口分布在阀体的两个相邻侧面，控制油口设置在阀体的端部，安装孔位按照ISO 4401-03-02-0-05以及ISO 5781-03-04-0-00标准排布，在做阀块设计或者管路布局时，不需要额外加工非标安装孔，能够直接和标准通径的阀板、管路接头适配。阀体的边角做了工艺倒角处理，既避免安装过程中锐边划伤操作人员，也能够减少安装时与周边管路、结构件的干涉。在三维建模过程中，这款阀的所有安装尺寸、油口位置、外形轮廓都严格按照实物测绘参数构建，能够直接导入液压系统装配模型中做干涉检查、管路布局模拟，不需要设计人员再反复核对样本参数调整模型尺寸，能够大幅缩短液压站、液压工装的设计周期。在实际选型过程中，需要注意先导控制压力的取值要满足主阀芯开启的最低压力要求，避免出现控制压力不足导致反向无法通油的问题，同时根据系统的实际流量选择对应通径的阀件，避免通径过小造成过大的节流损失，影响系统的执行速度。
