博世力士乐SV先导式止回阀结构设计

项目分类:阀门 发布时间:2026-07-29 ID:1201918

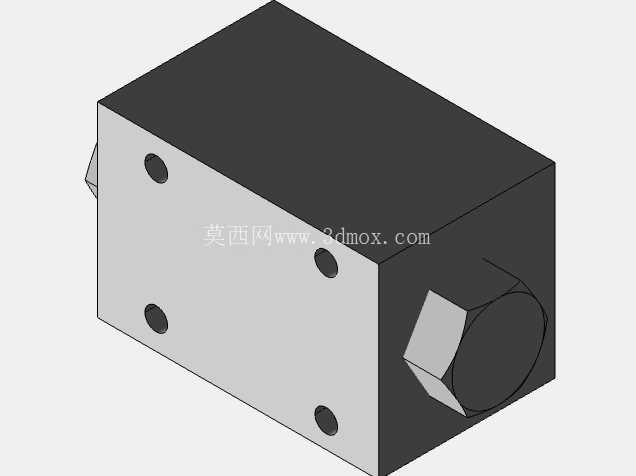

  • 博世力士乐SV先导式止回阀结构设计

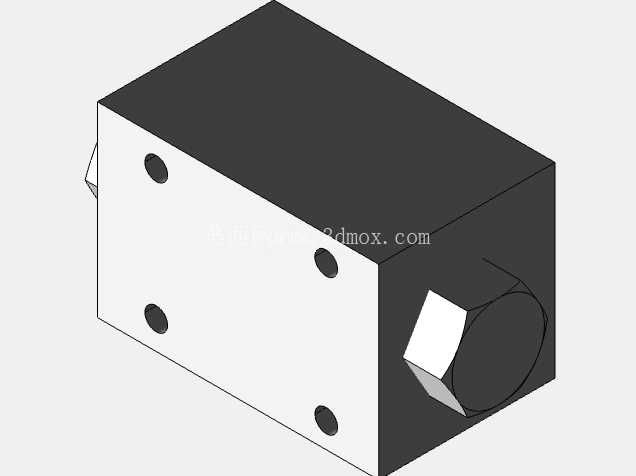

  • 博世力士乐SV先导式止回阀结构设计

在液压系统的回路设计中,单向导通、反向截止的控制需求几乎覆盖所有工业液压场景,从锻压设备的保压回路、工程机械的负载保持回路,到机床液压系统的锁紧回路,止回阀的性能直接决定整个系统的运行可靠性。常规弹簧加载式止回阀在大流量、高工作压力工况下,往往存在正向开启压力损失大、反向密封性能受弹簧刚度制约的问题,尤其是需要控制油液解锁反向通流的场景,普通止回阀无法满足可控截止的需求,先导式结构的止回阀正是为解决这类矛盾开发的元件。这款SV型先导式止回阀采用方形块式集成阀体设计,区别于传统管式连接的圆柱外形,方形阀体的四个安装端面均预留了标准安装孔位,可直接叠加安装在液压阀块的安装面上,无需额外的安装支架与管路转接,能大幅缩小液压集成站的整体体积,适配紧凑型液压系统的布局需求。阀体的进出油口采用内螺纹连接形式,端口尺寸符合ISO 4401标准的安装界面规范,可直接同标准通径的液压阀、阀块对接,无需单独加工过渡接头,能降低现场安装的加工成本与装配误差。从内部结构逻辑来看,该阀的主阀芯采用锥面密封结构,相比钢球密封形式,锥面密封的接触面积更大,在高压工况下的密封性能更稳定,长期使用后不会出现钢球偏移导致的内泄问题。先导控制油路集成在阀体内部,当控制口通入达到设定压力的控制油液时,先导阀芯先动作顶开主阀芯上的卸荷小阀芯,将主阀芯前后腔的压力差释放后,再推动主阀芯完全开启,实现反向油液的导通,这种分步开启的结构能有效避免高压工况下直接开启主阀芯带来的液压冲击,降低回路的压力波动,保护管路中的其他液压元件。7bar的开启压力参数是针对特定回路工况设定的,相比常规1.5bar、3bar的低开启压力版本,更高的开启压力能避免系统出现轻微压力波动时阀芯误开启,适合在负载波动较大、存在振动的液压回路中使用,比如工程机械的支腿锁紧回路、重型压力机的保压回路,能避免负载因为阀芯微开出现缓慢下沉的问题。在实际选型应用中,这款阀的最大工作压力可达315bar,额定流量60L/min,适配通径规格为NG6与NG20之间的系统回路,在进行三维布局设计时,需要注意阀体侧面控制油口的操作空间预留,控制油口采用内六角堵头或者标准管接头连接,安装时需要预留至少对应接头长度的装配空间,避免出现工具无法操作的问题。阀体上的四个安装孔采用通孔设计,安装螺栓从阀的正面穿入,直接拧入阀块的对应螺纹孔中,安装时的螺栓拧紧力矩需要符合液压元件安装的通用规范,避免力矩过大导致阀体变形,或者力矩不足出现高压下的渗漏问题。在建模过程中,需要重点关注密封槽的尺寸精度,主阀芯与阀体配合处的密封槽、控制阀芯的密封槽尺寸直接影响阀的内泄量与使用寿命,建模时需要严格按照密封件的标准沟槽尺寸进行设计,避免出现密封件压缩量过大导致的早期磨损,或者压缩量不足导致的渗漏问题。另外,阀体的流道设计采用了平滑过渡的内部流道,相比直角转折的流道,能大幅降低油液通过时的压力损失,减少油液发热的问题,在进行集成阀块设计时,对接的流道也需要尽量保持平滑过渡,避免因为流道突变产生额外的压力损失,影响整个回路的效率。在进行液压系统三维装配时,需要注意该阀的安装方向,虽然方形阀体可以四个方向安装,但控制油口的位置需要同系统的控制油路走向匹配,避免出现控制管路弯折、干涉的问题,同时要预留足够的维护空间,方便后期对阀进行检测、更换,不需要拆解周边其他元件即可完成拆装作业。
