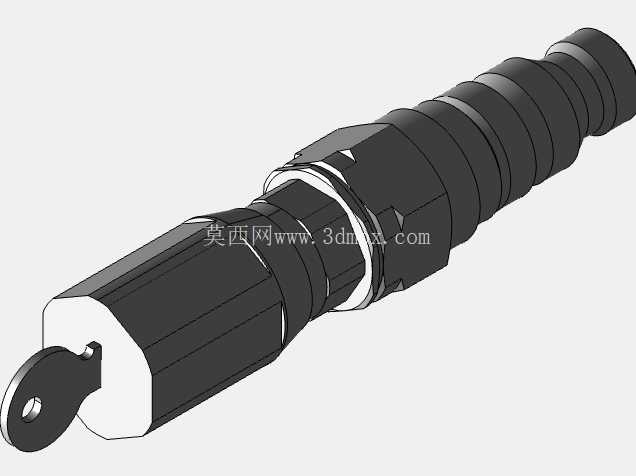

带锁刻度先导式插装减压阀DR10K

在液压系统的压力控制回路里，这类插装式先导减压阀的应用场景覆盖了机床液压站、工程机械主控阀组、重型设备夹紧回路等需要精准二次压力输出的工位，尤其是需要防止无关人员误调压力的生产场景，带刻度可锁定旋钮的设计能大幅降低现场运维的故障风险。很多现场调试的液压工程师都遇到过，普通减压阀的调节手轮没有锁止结构，设备运行一段时间后，因为管路振动或者无关人员触碰，二次压力会出现偏移，轻则导致执行元件动作无力，重则引发夹紧失效、回路过载等问题，这款阀的锁定旋钮结构就是针对这类现场痛点设计的，调节到设定压力后可以直接锁死旋钮位置，配合清晰的刻度标识，后续巡检时不需要接压力表就能快速确认压力设定值是否出现偏移。

从结构设计思路来看，这款阀采用插装式旋入安装结构，不需要额外的安装支架，直接在阀块上加工对应规格的安装孔就能完成装配，相比板式安装的减压阀，能大幅节省阀组的安装空间，尤其适合集成度高的液压阀组设计。标称10通径的规格，对应阀块安装孔的尺寸公差需要严格控制，安装孔的同轴度、表面粗糙度直接影响阀的密封性能和调压稳定性，设计阀块时要注意，阀的插入深度要匹配产品的安装边界，端口3/Y对应的外部回油通道要保证通畅，不能出现背压过高的情况，否则会导致先导供油回油不畅，直接影响调压精度，甚至出现压力波动、啸叫等问题。

这款阀的调节件采用带刻度的3X结构，调节时的阻尼感均匀，每一格刻度对应的压力变化量经过校准，现场调试时可以先根据系统需要的二次压力对照刻度做初步设定，再接压力表做精细微调，调整到位后锁止旋钮，就能避免后续的误操作。作为DR10K系列的产品，它的核心规格和同系列其他型号保持一致，最大工作压力可以达到315bar，最大流量100L/min，能够覆盖绝大多数中低压液压系统的支路减压需求，不同的压力等级通过密封件和弹簧的配置来区分，选型时可以根据需要的二次压力范围选择对应规格，不需要更改阀块的安装尺寸，这也是插装阀在集成阀组设计中被广泛应用的核心优势——同通径的不同功能阀件安装尺寸统一，阀组设计阶段可以灵活调整回路配置，不需要重新加工阀块。

从实际使用的角度来说，这类先导式插装阀相比直动式减压阀，调压稳定性更好，尤其是在流量波动较大的回路里，先导结构能够抵消一部分流量变化带来的压力偏移，常开的常态位置设计，也能保证系统初始上电时，二次侧油路处于连通状态，避免执行元件出现启动冲击。内部先导供油、外部回油的结构设计，能够避免回油背压对先导控制腔的压力干扰，在回油管路背压波动较大的系统里，这种结构的压力控制精度要比内泄式的减压阀表现更好。设计集成阀组的时候，要注意在阀的安装孔位置设计对应的密封槽，选用匹配硬度的密封圈，避免高压工况下出现外泄漏，同时阀的插入端要涂抹适量的液压油再装入阀块，避免安装过程中切伤密封圈导致漏油。

很多做液压设备改造的工程师在替换老旧阀件的时候，会优先选用这类通用规格的插装减压阀，因为它的安装尺寸符合行业通用标准，不需要重新加工阀块，只需要确认压力等级、调节方式匹配就能直接替换，带锁刻度的设计也能让改造后的设备运维更便捷，不需要每次巡检都携带压力表测压，只需要观察旋钮的刻度位置是否和初始设定值一致，就能快速判断阀件是否被误调。在汽车冲压模具的液压系统里，这类阀常被用于夹紧回路、拉伸垫回路的压力控制，因为冲压设备的液压系统压力高、流量波动大，对压力控制的稳定性要求高，同时生产现场人员复杂，锁止结构能避免无关人员随意调节压力，保障冲压生产的工艺参数稳定，避免因为压力偏移导致冲压件报废或者模具损坏。
