力士乐4WS2E两级伺服阀结构设计

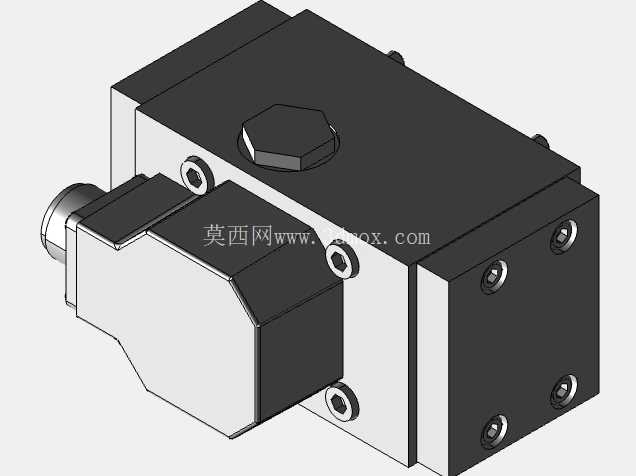

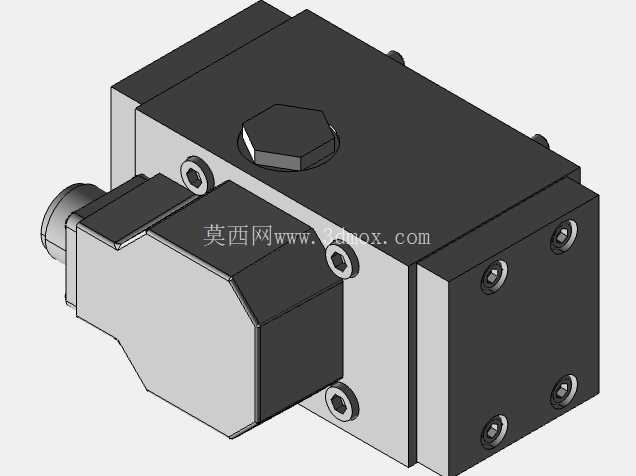

在工业液压控制系统的搭建过程中，伺服阀作为电液转换与功率放大的核心元件，其选型与结构适配直接决定整套系统的控制精度与响应速度，这款两级机械反馈式伺服阀的三维结构，完整还原了博世力士乐4WS2E系列用于外部电子控制场景的产品形态，能为液压系统设计、元件选型、三维装配校核提供精准的结构参考。

从实际应用场景来看，这类伺服阀常被部署在需要高精度流量、压力控制的工业设备回路中，比如高精度轧机的辊缝控制回路、工业试验台的加载控制单元、重型装备的伺服执行机构驱动回路，以及需要对外部电子设备给出的控制信号做出快速液压响应的专用设备上，区别于普通电磁换向阀仅能实现通断式的方向切换，伺服阀可以根据输入电信号的幅值连续调节输出流量与方向，实现执行机构的位置、速度、出力的闭环控制。

这款阀采用两级结构设计，第一级为喷嘴挡板式放大结构，第二级为滑阀式功率级，依靠机械反馈实现两级阀芯的位置闭环，相比纯电反馈的伺服阀，机械反馈结构抗污染能力更强，在常规工业液压油液清洁度等级下能保持更稳定的工作状态，不需要额外配置高精度的位置传感器做级间反馈，降低了系统配套的复杂度。产品的公称通径为NG10规格，也就是安装连接尺寸符合10通径液压阀的通用安装标准，在7bar的阀口压差工况下，额定输出流量为30L/min，能够匹配通径10的液压缸或者液压马达的驱动需求，阀的最高工作压力可达315bar，覆盖绝大多数中高压液压系统的压力区间，先导级采用外部供油、内部泄油的结构形式，这种油路设计可以避免主回路压力波动对先导级控制精度的干扰，同时内部泄油不需要单独布置外泄油管，简化了阀块的油路设计。

从结构设计思路来看，这款阀的阀体采用方形块式结构，所有油口均布置在安装底面，符合标准的板式安装连接规范，安装面的尺寸、油口位置、螺钉孔位都遵循ISO 4401标准的5X系列组件规格，安装尺寸兼容同通径的其他系列伺服阀，在设备改造或者元件替换时不需要重新设计阀块，降低改造成本。阀体侧面设置了电气连接接口，采用带组件插头的结构形式，不需要额外配置插入式连接器，现场接线时可以直接完成线缆的连接固定，提升装配效率。顶部的六角螺塞是阀芯位置调整或者内部排气的工艺口，在阀完成装配调试后做密封固定，日常维护时不需要拆解。主阀芯与阀套的配合间隙控制在微米级，保证阀口的密封性能与响应速度，机械反馈杆将第二级主阀芯的位置实时反馈到第一级挡板处，当输入电信号驱动挡板产生偏移时，先导级压差推动主阀芯移动，直到反馈杆带动挡板回到中位位置，此时主阀芯停在与输入信号对应的开度位置，完成流量的比例输出。

在安装边界方面，这款阀的整体外形为方块式结构，长度方向包含左侧的电气连接段与右侧的阀体主体段，宽度与高度尺寸适配10通径阀的常规安装空间，安装时需要在阀块安装面预留足够的螺钉锁紧空间，同时左侧电气接头位置要预留线缆弯折的操作空间，避免线缆过度弯折导致的接触不良。阀的进出油口、控制油口、泄油口的位置与标准10通径阀一致，设计阀块时可以直接调用标准阀块的油路模板，只需要根据外部先导供油的需求单独布置先导进油的油路即可。这类两级伺服阀的内部流道经过优化，在油液通过时的压力损失更小，同时阀口的流量增益线性度更好，在小开度工况下不会出现明显的流量死区，能够满足高精度位置控制系统的小流量调节需求。

在实际选型应用中，需要注意这款阀采用外部电子控制的形式，需要配套对应的伺服放大器输出控制电流，线圈的额定驱动电流为30mA，线圈电阻为85Ω，匹配常规的伺服阀放大板输出参数即可。第一级入口的压力范围在10bar到315bar之间，能够适应不同的先导供油压力工况，不管是采用独立的先导供油泵还是从主回路减压获取先导油源，都能保证先导级的稳定工作。阀的内部泄油通道直接连通回油口，要求回油背压不能超过规定值，避免泄油压力过高导致的先导级工作异常。从三维结构上可以清晰看到各个零件的装配关系，阀体与阀套之间采用过盈配合加定位销固定，保证阀套在高压油冲击下不会产生位移，端盖处采用O型圈加挡圈的密封形式，在315bar的高压工况下不会出现外泄漏，连接螺钉采用高强度内六角螺钉，按照规定的扭矩锁紧即可满足高压下的连接强度要求。
