博世力乐HED5系列活塞式电液压力开关

在液压系统的压力监控回路设计中，压力开关是保障系统安全运行、实现顺序动作控制的核心检测元件，这款博世力乐HED5型活塞式电液压力开关，就是针对中高压液压系统工况开发的直动式压力检测器件，目前广泛应用在机床液压站、工程机械液压回路、冶金设备液压系统等需要精准压力阈值触发的场景中。

从实际安装适配性来看，这款产品采用OP1型底板安装配置，属于2X系列组件范畴，安装接口尺寸保持了系列化的统一标准，不需要针对安装位做额外的改型设计，可直接适配同系列20…29规格的底板安装组件，安装尺寸完全兼容，在设备改造、元件替换场景中能大幅降低设计改造成本。电气连接端采用符合DIN EN 175301-803标准的K14型插入式连接器，为3极+PE的接线规格，配套的连接器防护等级可达IP65，能适应车间多粉尘、少量切削液飞溅的常规工业工况，不需要额外加装防护外罩即可稳定工作。

产品的功能特性完全围绕工业液压场景的实际需求设计，系统侧最高可承受630bar的峰值压力，覆盖绝大多数中高压液压系统的压力区间，压力调节范围上限为50bar，开关动作精度可控制在设定压力的±1%以内，完全满足常规压力监控回路的精度要求。开关本体采用微动开关结构，自带转换触点，支持常开、常闭两种信号输出模式，可根据回路控制需求灵活接线。密封件提供两种材质选项，常规工况采用NBR丁腈橡胶密封，可适配常规矿物液压油介质；针对高温、特殊液压介质的工况，可选用FKM氟橡胶密封（即型号带V标识的版本），避免密封件过早老化失效。

从工作原理来看，这款压力开关采用纯机械活塞式结构，系统压力直接作用在活塞端面，当压力达到预设阈值时，活塞克服可调弹簧的预紧力产生位移，直接驱动微动开关动作，输出电信号，没有中间转换机构，结构可靠性高，抗液压冲击能力远高于薄膜式压力开关。可调弹簧的设计让用户可根据实际工况需求，在0-50bar的区间内灵活调整动作压力值，不需要更换内部元件即可适配不同的压力触发需求。

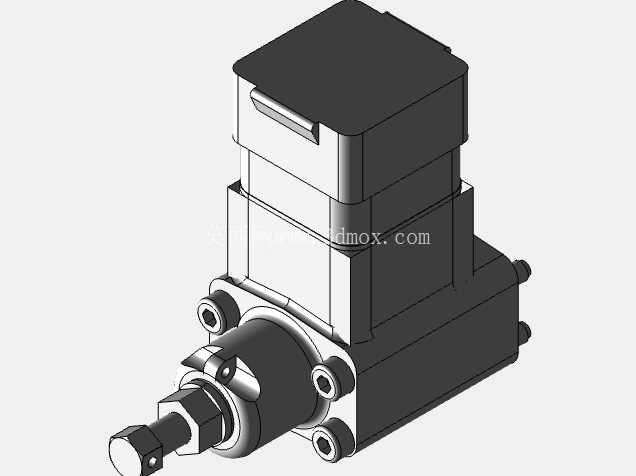

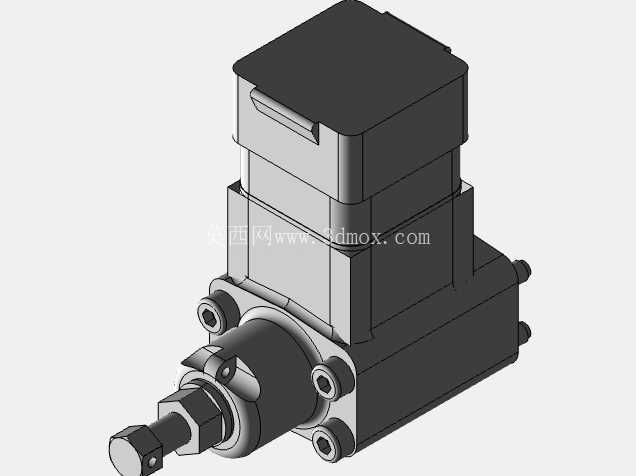

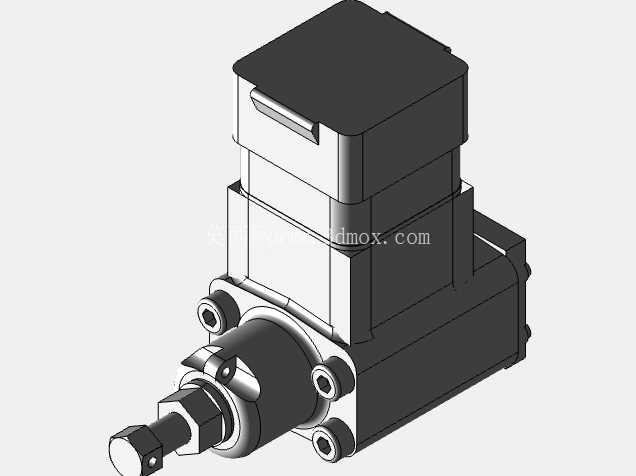

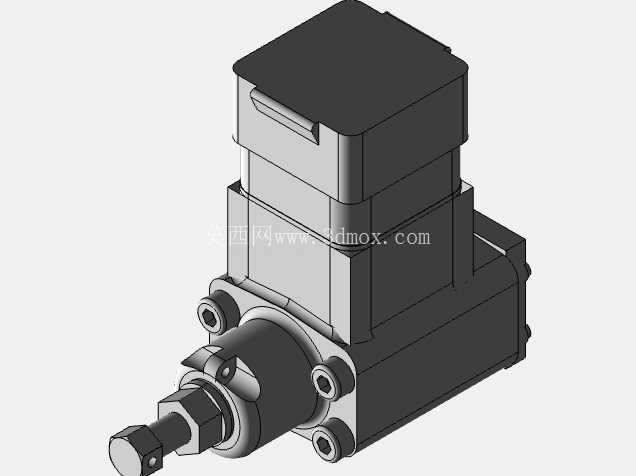

在三维建模层面，这款模型完整还原了产品的所有外部安装特征：底部的安装底板接口尺寸、侧面的液压油口连接位、顶部的电气连接器插接位、压力调节端的结构特征都完全按照实物尺寸建模，没有做简化处理。在做液压站三维布局设计时，可直接调用该模型进行装配干涉检查，提前预判安装空间是否充足，避免现场安装时出现管路、电气接头与周边元件干涉的问题。模型同时还原了产品的外形轮廓细节，包括本体的安装固定孔位、各段壳体的台阶尺寸、接线端的朝向限制，在做布线设计、管路走向设计时可直接参考模型的边界尺寸，预留足够的操作空间，比如电气连接器插拔需要的手部操作空间、压力调节时螺丝刀的操作空间，这些细节在建模时都做了准确还原，能有效减少设计阶段的疏漏。

实际选型应用中，这款压力开关主要承担三类功能：一是液压系统的超压保护，当系统压力超过设定阈值时触发信号，切断泵源输出或者打开溢流回路，避免系统元件因超压损坏；二是顺序动作控制，比如在液压夹具回路中，当夹紧压力达到设定值时触发信号，通知系统执行下一步进给动作，保障加工过程的安全性；三是系统状态监控，实时反馈油路压力状态，在压力异常时及时触发报警，提醒运维人员排查故障。相较于电子式压力传感器，这款活塞式机械压力开关抗干扰能力更强，不需要额外的信号处理模块，接线简单，在对成本敏感、工况复杂的工业场景中有着不可替代的应用优势。
