底板安装式活塞电液压力开关结构

这款活塞式电液压力开关，主要面向中高压液压系统的压力阈值检测与回路通断控制场景，在冲压设备液压站、工程机械液压回路、机床夹紧系统、重型装备液压动力单元中都有广泛适配性，核心作用是在系统压力达到预设阈值时，输出开关量电信号，触发后续的卸荷、报警、换向或者泵组启停动作，避免系统超压运行带来的密封损坏、管路爆管、执行元件过载等故障。

从结构设计逻辑来看，这款产品采用OK1型底板安装配置，属于2X系列组件，安装尺寸保持了系列化的统一标准，能够直接适配同系列阀块的安装孔位，不需要额外设计转接板，在做液压阀组集成设计时，可以直接嵌入阀组布局，减少外接管路的数量，降低管路泄漏点。整体结构分为液压检测腔、活塞传动组件、弹簧调节机构、微动开关单元、电气接线腔几个部分，液压油从底板的油口进入检测腔后，直接作用在活塞端面上，当液压力克服调节弹簧的预紧力时，活塞产生轴向位移，触发端部的微动开关动作，实现电信号的切换。

功能特性上，这款产品最大支持630bar的系统工作压力，对应210bar的压力调节等级，调节范围覆盖15bar到210bar的通断控制需求，开关动作精度控制在设定压力的±1%以内，能够满足绝大多数工业液压系统的压力控制精度要求。电气触点采用转换触点设计，同时具备常开与常闭回路，用户可以根据实际控制需求选择接线方式，电气接口采用行业通用的K14规格，符合DIN EN 175301-803标准，配套对应的连接器即可完成接线，不需要额外加工定制接头。防护等级达到IP65，在安装配套连接器之后，可以适应车间内有切削液飞溅、粉尘较多的工作环境，不会因为外界污染物进入导致电气短路或者机构卡滞。

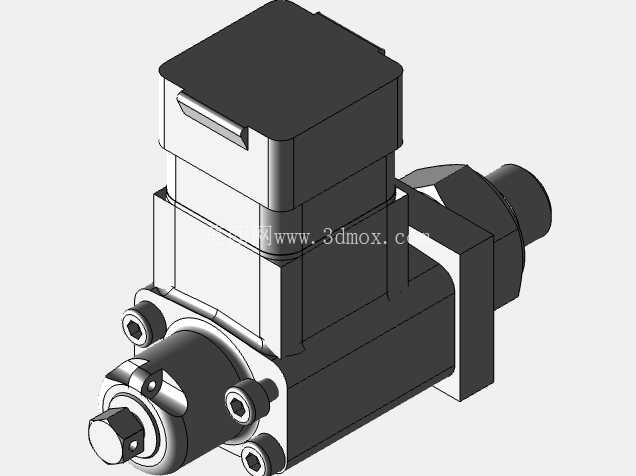

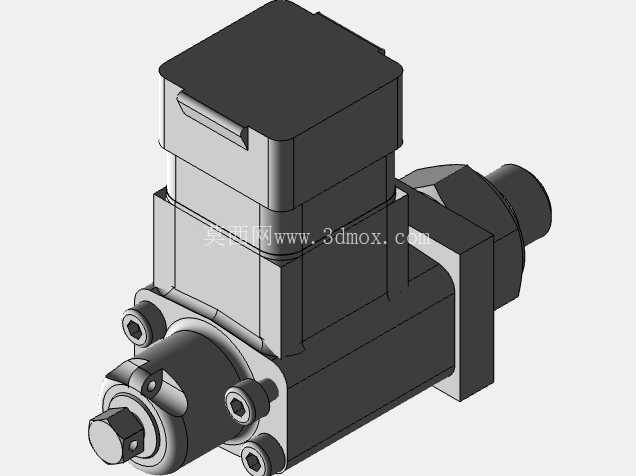

从安装边界与外形尺寸来看，主体上部为方形的电气与弹簧调节腔，侧面伸出液压连接端口，下部为底板安装面，安装时需要在阀块表面加工对应通径的油口以及安装螺纹孔，安装面的平面度需要控制在0.02mm以内，表面粗糙度不高于Ra1.6，同时加装对应的O型密封圈，保证高压油液不会从安装面泄漏。整体重量约0.2kg，在集成阀组上安装时不会带来过大的重量负载，也不会因为阀组振动导致安装松动。活塞与腔体之间采用间隙密封配合，配合精度控制在微米级，既保证活塞动作的灵活性，又能将内泄漏量控制在极低水平，避免长期运行时因为内泄导致压力检测不准。弹簧调节端设置在壳体内部，完成压力设定之后可以通过锁紧装置固定调节位置，避免设备运行过程中因为振动导致设定压力漂移。

在实际选型应用时，需要注意系统的压力冲击峰值不能超过产品的最大承压630bar，若系统存在较大的压力冲击，建议在压力开关进油口加装阻尼塞，减缓压力冲击对活塞的直接作用，延长产品使用寿命。微动开关的触点容量需要匹配后续控制回路的电流等级，若需要驱动大功率负载，需要中间继电器进行转接，避免触点烧蚀。这款产品的结构设计充分考虑了工业场景的耐用性需求，壳体采用高强度金属材质，表面做了防腐处理，能够适应常规工业环境下的温湿度变化，不会因为长期使用出现壳体锈蚀或者机构卡滞问题。在三维建模过程中，需要重点保证安装面的孔位尺寸、油口位置、外形干涉边界的准确性，尤其是底板安装的密封槽尺寸、安装孔的位置度，直接决定了模型导入装配后是否能够正确装配，避免实际加工阀块时出现孔位错位、密封失效的问题。
