HED5系列底板安装活塞式电液压力开关

在各类液压系统的压力监测回路中，压力开关是保障系统压力稳定、触发逻辑动作的核心检测元件，这款HED5系列活塞式电液压力开关采用底板安装形式，适配绝大多数工业液压站、机床液压系统、重型设备液压回路的安装需求。从实际工况适配来看，该款压力开关的额定压力设定值为100bar，可根据现场工况需求调节至10bar的触发阈值，系统侧最高可耐受630bar的压力冲击，完全覆盖中高压液压系统的压力监测场景，比如机床压力监控回路、液压系统安全联锁回路、顺序动作控制回路中，都能稳定输出开关信号。

从结构设计逻辑来看，这款产品采用活塞式感压结构，区别于膜片式压力开关，活塞结构的抗压力冲击能力更强，在存在瞬时压力尖峰的液压回路中，不会轻易出现感压元件破损、触发阈值漂移的问题。产品的感压端通过油口接入液压回路，系统压力直接作用于弹簧加载的活塞端面，当回路压力达到设定阈值时，活塞克服弹簧力产生位移，直接驱动内置的微动开关输出电信号，这种直动式的驱动结构没有复杂的传动放大机构，动作响应延迟低，开关精度可控制在设定压力的±1%范围内，完全满足工业液压系统的控制精度要求。

电气连接部分采用K14标准连接器，符合DIN EN 175301-803标准，现场接线时无需额外定制接插件，通用的工业液压接插件可直接适配，防护等级达到IP65，在存在液压油飞溅、车间粉尘的常规工业环境中，无需额外加装防护外壳即可稳定工作，微动开关采用带转换触点的形式，同时具备常开、常闭触点输出，可同时接入压力超限报警、回路顺序动作触发两套控制逻辑，减少回路中压力检测元件的布置数量。

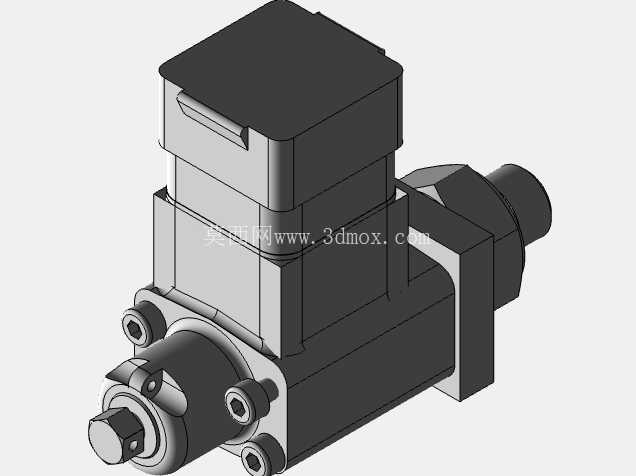

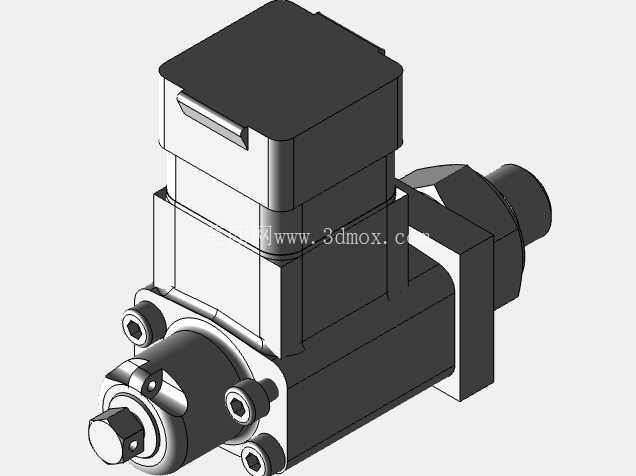

从安装边界与外形尺寸来看，这款压力开关采用底板安装形式，安装底板上预留了标准的固定螺栓孔位，安装时无需在阀块或设备面板上加工复杂的异形安装位，只需按照孔位尺寸加工对应的螺纹孔即可完成固定，安装后整体外形的突出尺寸经过优化，不会和周边的液压阀件、管路接头产生干涉。产品的液压油口采用标准的液压管螺纹，可直接和常规的液压钢管、高压胶管连接，无需额外加装转换接头。感压主体部分的外形为方正的阶梯式结构，上部为电气接线腔，下部为感压活塞腔，侧部为液压油接入端，整体结构紧凑，在液压阀组的集成布置中，可紧贴相邻阀件安装，节省阀组的整体安装空间。

在实际选型应用中，这款压力开关的压力调节范围覆盖10-100bar的递减调节区间，可适配从低压润滑回路到中高压工作回路的不同压力监测需求，比如在机床液压夹具的夹紧压力确认回路中，可将触发压力设定为80bar，当夹具夹紧压力达到阈值时，开关输出信号允许机床启动加工循环，避免因夹紧力不足导致工件飞出的安全事故；在液压系统的安全溢流回路旁，可将触发压力设定为略高于系统额定工作压力，当系统压力超限时，开关触发报警信号并切断液压泵的动力输出，保护系统中的密封件、阀件不会因超压损坏。

产品的微动开关经过耐用性设计，在长期的压力循环触发工况下，触点的接触可靠性不会出现明显下降，活塞与腔体之间的密封采用耐液压油的耐磨密封件，长期往复运动下不会出现内泄漏问题，保证压力检测的准确性。底板安装的形式也让后期维护更换更加便捷，更换时只需断开电气接头、拆下固定螺栓即可取下开关，无需拆卸周边的液压管路，大幅降低现场维护的工作量。在三维建模过程中，这款模型完整还原了产品的所有外形细节，包括安装底板的螺栓孔位、电气连接器的接口尺寸、液压油口的螺纹规格、压力调节部位的外形结构，可直接导入液压系统的三维装配模型中，用于阀组布置的干涉检查、安装空间校核、管路走向规划，帮助设计人员在设计阶段就完成安装可行性验证，避免现场安装时出现尺寸不匹配、干涉等问题。
