博世力士乐HED5系列活塞式电液压力开关

在液压系统的日常运行管控中，压力参数的精准触发直接关系到整套设备的动作逻辑可靠性与运行安全，这款活塞式电液压力开关就是针对高压液压回路的压力阈值触发需求开发的核心控制元件，目前在机床液压站、重型工程机械液压系统、工业液压动力单元中都有非常广泛的适配场景。从实际使用场景来看，这类压力开关主要承担三个核心作用：一是系统压力超限保护，当回路压力达到设定阈值时快速触发微动开关输出电信号，切断泵源动力或者触发溢流阀动作，避免管路、油缸、阀件因为超压出现密封损坏、结构爆裂的故障；二是动作顺序控制，在多步序执行的液压回路中，通过检测不同节点的压力值，给PLC或者继电器柜输出到位信号，协调油缸、马达的先后动作逻辑，比如机床夹具的夹紧确认、压机的工进触发都需要这类信号作为联锁条件；三是系统状态监控，实时反馈回路压力是否处于正常工作区间，一旦出现压力掉压、异常升压的情况，快速触发报警信号，提醒运维人员排查故障。

从产品功能特性来看，这款OP1底板安装版本的2X系列压力开关，采用活塞式感压结构，相比膜片式压力开关能够承受更高的系统峰值压力，最高耐受压力可达630bar，常规调节区间覆盖25bar到350bar的中高压液压场景，开关触发精度可以控制在设定压力值的±1%范围内，完全满足工业液压系统的控制精度要求。电气连接部分采用符合DIN EN 17531-803标准的3针加PE插入式连接器，也就是行业内常说的K14连接形式，配合带配套连接器的结构可以达到IP65的防护等级，能够适应车间内存在切削液飞溅、油雾弥漫的复杂工况，不会因为外界污染物侵入导致电气触点接触不良。触点部分采用带转换触点的微动开关，同时具备常开、常闭输出能力，用户可以根据自己的控制逻辑灵活选择接线方式，不需要额外调整开关内部结构。

从设计思路层面分析，这款产品的结构设计充分考虑了液压元件的安装兼容性与长期运行可靠性，作为2X系列的组件，它的安装孔位、接口尺寸、连接尺寸都保持了全系列统一的标准，用户在旧设备改造替换同系列压力开关的时候，不需要重新加工安装底板、也不需要调整管路走向，直接替换即可完成安装，大幅降低了现场改造的工作量。感压部分采用弹簧加载的活塞结构，系统压力直接作用在活塞端面，当压力达到弹簧预紧的设定值时，活塞产生微小位移触发微动开关动作，这种结构没有复杂的杠杆放大机构，运动部件少，长期运行的故障率更低，而且压力设定值可以通过带刻度的装配主轴直接调整，调整的时候可以直接通过刻度读取当前设定的压力值，不需要外接压力表反复校准，现场调试非常方便。整体结构的重量控制在100克到200克区间，不会给安装底板带来额外的负重负担，也不会因为设备运行的振动导致开关移位。

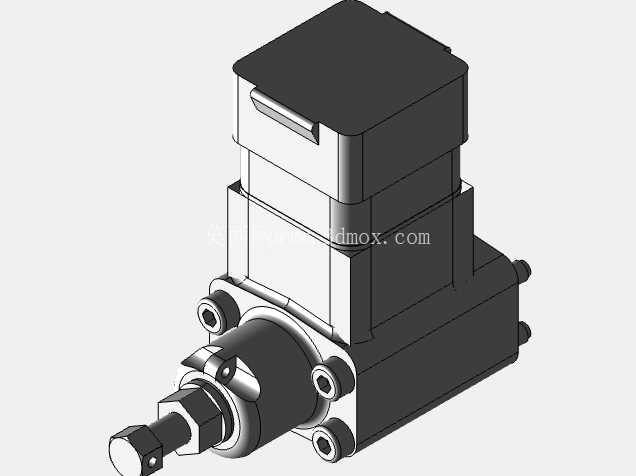

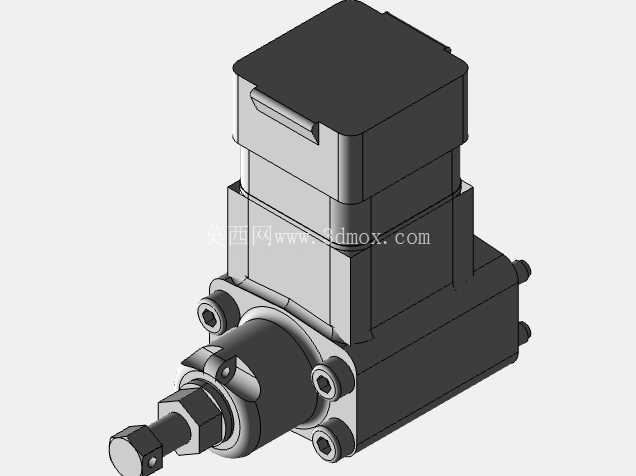

从外形尺寸与安装边界来看，这款压力开关采用底板安装形式，OP1的命名就对应了特定的底板端口模式，安装的时候只需要将开关贴合在预先加工好的阀块或者安装底板上，通过对应的安装孔位固定即可，压力油口直接通过底板内部的流道连通，不需要额外外接油管，既减少了管路泄漏点，也让整体安装结构更加紧凑。开关的主体结构分为下部的液压感压部分和上部的电气接线腔体两个部分，下部感压部分为金属材质，能够承受高压油液的长期冲击，上部电气腔体为高强度工程塑料材质，具备良好的绝缘性能与抗油腐蚀能力，整体外形为阶梯式方块结构，接线端朝向侧面，不会占用上方的安装空间，在布局紧凑的液压阀岛上面安装的时候，不会和周边的阀件、管路产生干涉。安装的时候需要注意预留足够的接线空间，保证连接器插拔的时候有足够的操作余量，同时压力调整主轴的一侧要预留出调整工具的操作空间，方便后期运维的时候现场调整压力设定值。在实际选型应用的时候，需要注意系统的工作压力范围要和开关的调节区间匹配，避免长期工作在调节范围的极限端点，影响开关的使用寿命，同时电气接线的时候要做好屏蔽处理，避免大功率设备的电磁干扰导致信号误触发。
