Type-C接口PD多电压诱骗模块结构设计

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1201944
  • Type-C接口PD多电压诱骗模块结构设计

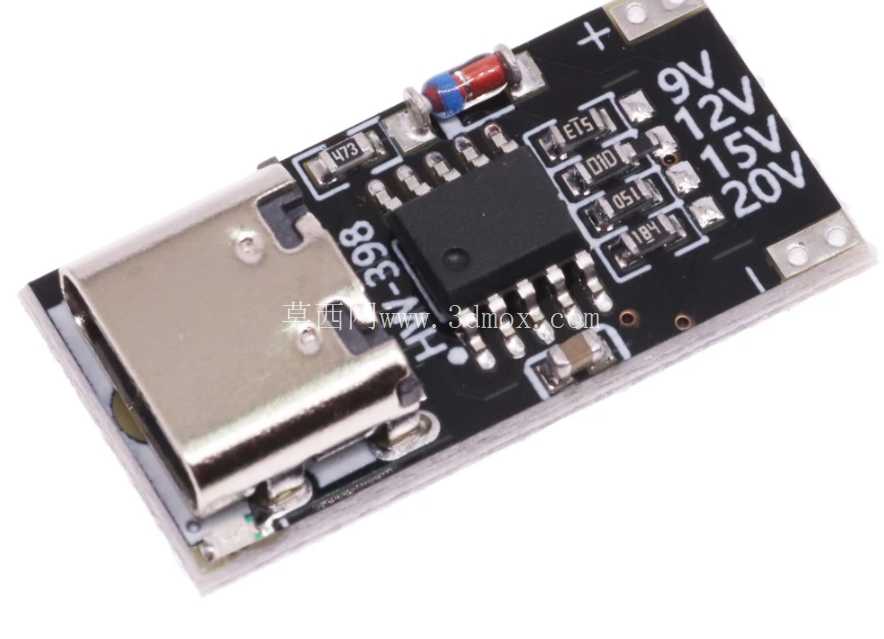

这款Type-C接口PD电压诱骗模块,在车载电子改装、小型便携供电设备、桌面嵌入式供电改造场景中有着极高的适配性,日常做结构集成时,经常会遇到需要从标准PD充电器取不同直流电压给外设供电的需求,这类模块刚好填补了通用PD供电到特定电压负载之间的适配空白。从实际使用场景来看,车载场景下可以直接对接车载PD充电口,诱骗出9V、12V、15V、20V不同档位电压,给车载记录仪、小型车载功放、外置导航模块等不同额定电压的外设供电,不用额外布置独立的变压电路,减少车内布线的冗余度;在桌面小型设备改造里,也能搭配通用PD充电器给路由模块、小型散热风扇、驱动板等设备供电,省去单独搭配电源适配器的麻烦。模块的功能逻辑围绕PD协议握手展开,板载的协议芯片会在接入Type-C公头后,和供电端的PD控制器完成通讯,根据板载的配置逻辑请求对应档位的电压输出,板上丝印清晰标注了支持的四个电压档位,实际使用时可以根据负载需求选择对应的触发配置,外围搭配的阻容件完成信号滤波、电压钳位的作用,输入输出端预留的焊盘可以直接焊接导线,也能根据安装需求加焊插针做成接插式结构。从设计思路上看,整个模块采用单面布局,Type-C接口座放在板端边缘,刚好匹配外壳开孔的安装位置,协议主芯片放在PCB中部,周边的阻容件按照信号流向就近排布,减少信号走线长度,降低PD通讯过程中的信号干扰,板端预留的正负极标识清晰,避免安装接线时出现极性反接的问题,PCB边缘做了圆角处理,减少安装过程中对绝缘层的剐蹭。外形尺寸上,整个模块长宽控制在极小的范围内,Type-C金属外壳的突出长度刚好匹配常见外壳的壁厚,安装时只需要在外壳面板上开出对应尺寸的Type-C接口开孔,模块可以通过背面的双面胶或者固定柱直接固定在壳体内侧,不需要额外设计复杂的固定结构,板厚采用常规1.6mm的FR4板材,和通用接插件的焊接高度匹配,不会出现接口突出过长或者凹陷的问题。实际做结构集成时,要注意模块周边的绝缘距离,因为最高支持20V电压输出,板上的高压走线区域和周边金属结构件要留出至少1mm的绝缘间隙,避免出现高压打火的问题;输出端的焊盘过流能力要匹配对应电压下的负载功率,20V档位下建议持续负载电流不要超过协议芯片的额定上限,避免芯片过热触发保护。另外模块的布局没有额外设置物理档位切换开关,实际选型时可以根据固定的电压需求选择对应版本,减少结构设计时需要预留开关操作位的麻烦,对于固定电压输出的集成场景来说,这种固化配置的模块反而能减少误触导致的电压不匹配问题。在做三维结构适配的时候,要重点关注Type-C接口的插拔受力方向,接口金属外壳和PCB的连接强度要满足至少500次插拔的受力要求,固定结构最好能给接口金属外壳提供额外的支撑,避免长期插拔导致PCB焊盘脱落。板上的指示元件位置也做了优化,安装后可以从外壳的指示灯开孔看到工作状态,不用额外飞线外接指示灯,减少装配的工序。
