汽车电控单元防护外壳结构设计

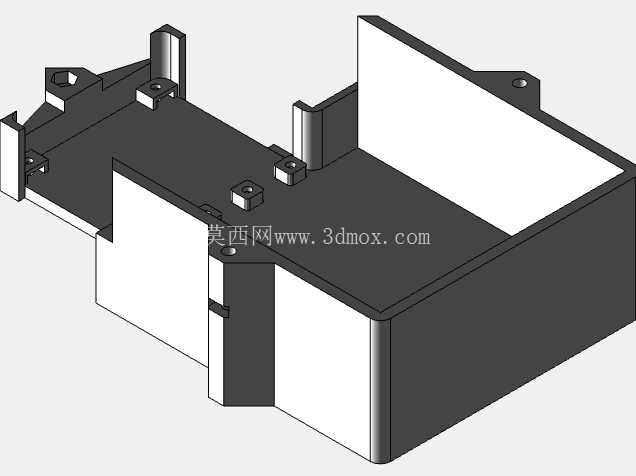

这款壳体类冲压件主要应用于乘用车主驾驶侧仪表板内部的电控单元安装场景，作为车载控制模块的承载防护结构，需要在车辆全生命周期内抵御舱内振动、温度交变、灰尘侵入以及装配过程中的外力磕碰，保障内部PCB板与接插件的连接可靠性。从结构设计逻辑来看，整体采用多道折弯一体成型的钣金结构，减少拼接焊缝带来的强度短板与装配误差累积，壳体侧壁设置的多组带安装孔凸台，是对应电控模块的固定点位做的局部凸起强化，避免螺丝锁附时钣金面发生凹陷变形，同时凸台的高度差刚好匹配PCB板的安装间隙，不需要额外增加铜柱支撑，减少总装环节的零件数量。

壳体一侧的延伸翻边做了90度直角折弯，翻边上预留的两个异形定位孔，是对应车身仪表板横梁上的焊接螺母做的安装定位，装配时可以先将定位孔卡入预装定位销，再锁附固定螺丝，降低总装工位的操作难度，也能避免装配错位导致的接插件对插偏差。壳体的敞口边缘做了向内的微卷边处理，一方面消除钣金剪切后的锐边，防止总装工人操作时被割伤，另一方面卷边形成的加强筋结构可以提升壳体整体的抗扭刚度，在车辆经过颠簸路面产生持续振动时，不会因为钣金薄壁的谐振产生异响，也能避免长期振动导致的固定点疲劳开裂。

从安装边界来看，壳体整体的外轮廓尺寸完全适配对应车型仪表板内部的预留空间，靠近A柱一侧的切角结构，是为了避让仪表板内部的线束走向与空调风道轮廓，避免装配时与周边部件发生干涉；壳体底部预留的三个方形过孔，对应内部电控模块的接插件出线方向，孔位边缘做了外翻边处理，防止线束与钣金锐边摩擦导致绝缘层破损，同时外翻边也可以配合橡胶密封圈使用，提升接插件位置的防尘性能。

设计过程中针对冲压工艺做了多处优化，所有折弯内角都预留了与钣金厚度匹配的折弯R角，避免折弯时出现材料开裂，同时减少冲压模具的磨损；壳体表面的平面度公差控制在0.3mm以内，保证与电控模块装配后贴合紧密，不会出现间隙导致的模块晃动；侧壁设置的两处竖向加强筋，是针对薄壁钣金容易出现的平面变形做的强化结构，不需要增加板材厚度就可以提升侧面的抗冲击能力，兼顾轻量化与结构强度。在实际装车验证环节，这类壳体需要通过-40℃到85℃的温度循环测试、持续200小时的盐雾测试以及三轴随机振动测试，设计时的折弯圆角、凸台强化、卷边结构都是为了满足这些测试要求，避免出现锈蚀、开裂、固定点松脱等问题。另外壳体的分体式挡片结构，是为了方便后期电控模块的检修更换，不需要完全拆卸整个壳体就可以打开挡片进行模块调试，降低售后维修的操作成本，挡片与主体的连接卡扣也采用冲压一体成型，不需要额外增加塑料卡扣零件，提升结构的耐用性。
