博世力士乐两级电液伺服阀结构设计

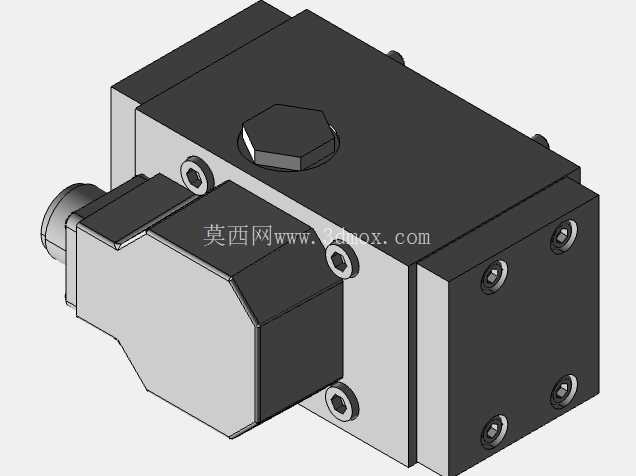

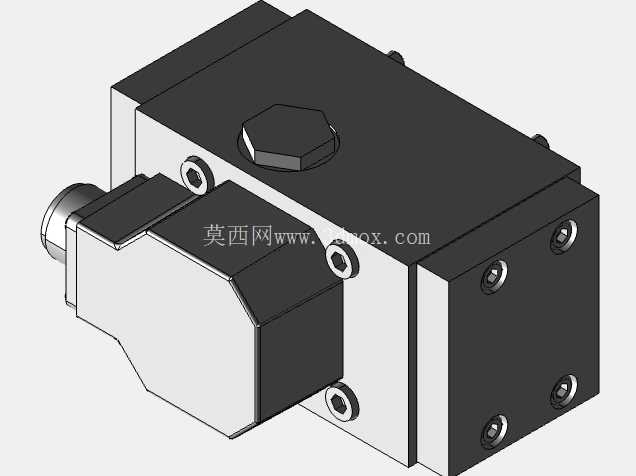

这款两级电液伺服阀的结构设计，核心围绕外部电控设备的高精度液压控制需求展开，在液压系统中承担电液信号转换、流量精准调控的核心作用，常见于需要高精度位置控制、速度控制、力控制的工业液压回路，比如重型设备的伺服作动回路、精密液压试验台、工业装备的位置同步控制场景，能在70bar额定阀口压差下稳定输出75L/min的调控流量，适配多数中高压工业液压系统的流量需求。从结构设计逻辑来看，该阀采用喷嘴挡板式一级放大结构，一级级间采用外部供油、内部泄油的先导供油方式，这种设计能有效避免主回路压力波动对先导级控制精度的干扰，先导级的供油压力适配范围覆盖10bar至315bar，可兼容不同压力等级的系统配置，无需额外增设独立的先导供油回路即可适配多数常规液压站配置。阀体的外形采用方正的块式集成结构，安装面的油口布局遵循ISO4401标准安装尺寸规范，安装孔位的位置度公差控制在0.1mm以内，能直接适配标准通径的伺服阀安装底板，无需额外加工过渡转接板，安装边界的尺寸预留充分，阀体侧面的电气连接接口采用标准接插件形式，接线端的防护结构能避免车间油污、金属碎屑侵入接插件造成接触不良，阀体顶部的六角螺塞为内部滤芯的检修口，日常维护时无需拆解整个阀体即可完成先导级滤芯的更换作业。主阀级的阀芯采用阀套配合结构，阀芯与阀套的配合间隙控制在微米级，能有效降低阀口的内泄漏量，在额定工作压力下的内泄值控制在315mL/min以内，避免系统出现不必要的功率损耗与发热。两级结构的反馈采用机械位置反馈，当输入电控信号后，先导级喷嘴挡板的偏转带动先导油流推动主阀芯位移，主阀芯的位移通过内部反馈杆传递回先导级，形成闭环位置控制，确保主阀芯的开度与输入电信号成精确比例，最终输出的流量与输入信号线性度误差控制在±10%以内，满足高精度控制的需求。线圈部分采用双线圈冗余设计，单个线圈的驱动电流为30mA，线圈电阻为85Ω，支持外部电源供电模式，内部集成温度补偿结构，能在-20℃至80℃的工作油温范围内保持控制精度稳定，不会因油温变化导致线圈电阻变化引发控制漂移。阀体的流道设计采用铸造流道与机加工流道结合的形式，进回油口的流道过渡处做了圆弧倒角处理，能有效降低油液在阀内的流动阻力，减少阀口处的气蚀与噪声，在额定流量下的阀内压降不超过5bar，避免过多的能量损耗转化为热量造成系统油温升高。安装时需注意安装面的平面度公差不超过0.02mm，安装螺栓的拧紧力矩需遵循对应通径阀的安装规范，避免因受力不均导致阀体变形卡滞阀芯，油液进入阀前需配置精度不低于10μm的压力管路过滤器，避免金属颗粒、杂质进入阀内造成喷嘴堵塞或者阀芯卡滞，日常使用中需定期检测油液的清洁度，确保油液污染度不高于NAS7级，才能保证伺服阀的长期稳定运行。该阀的结构设计充分考虑了工业现场的使用与维护需求，所有外露的密封件均采用标准规格的丁腈橡胶密封圈，备件更换无需定制特殊密封件，电气接口的防护等级达到IP65，能适配多数存在油污、少量溅水的工业车间环境，无需额外增设防护外罩即可直接安装使用。
