博世力士乐两级方向伺服阀结构设计

这款两级伺服阀的核心应用场景覆盖需要高精度闭环控制的工业液压回路，常见于需要对位置、输出力、系统压力或是执行机构运行速度做精准调控的设备端，比如高精度试验机的加载回路、工业自动化生产线的位置控制工位、重型装备的伺服执行单元配套，也可适配外部电子设备配套的液压控制链路，能在复杂的工业工况下稳定输出控制精度。从实际用途来看，它作为电液转换与功率放大的核心元件，能够将微弱的电控信号转化为大流量的液压功率输出，驱动后续的液压执行机构完成精准动作，相比普通的电磁换向阀，它的控制精度、响应速度都有量级上的提升，能够满足动态响应要求高的控制场景。

产品的功能特性围绕两级伺服架构展开，第一级为先导级，负责接收电控信号完成先导油路的切换，驱动第二级主阀芯动作，主阀级负责输出大流量的压力油控制执行机构，这种两级架构既保证了足够的驱动功率，又能维持较高的控制灵敏度。阀的供油与泄油采用内部集成的油路设计，无需额外外接复杂的先导供油、泄油管路，能够简化安装时的管路布置，减少外接管路带来的泄漏点与压力损失。阀的安装尺寸符合通用的NG10通径安装标准，安装面遵循ISO 4401标准规格，能够和同通径的常规液压阀安装板直接适配，不需要重新设计安装基座，在设备改造、阀件替换场景下能够大幅降低改造成本与安装工作量。

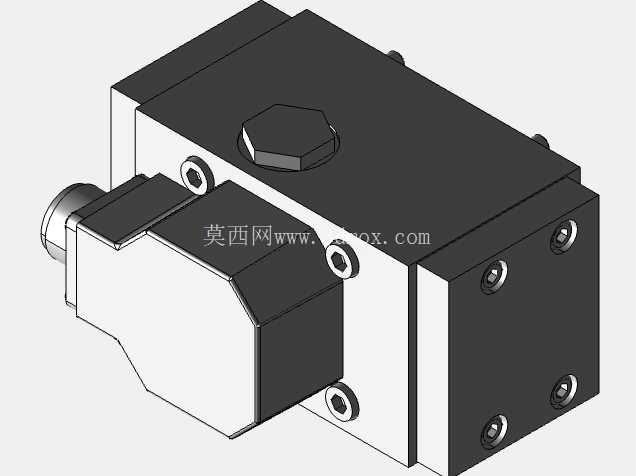

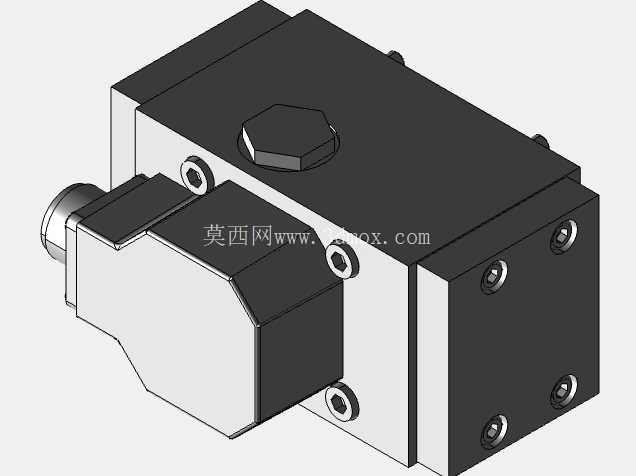

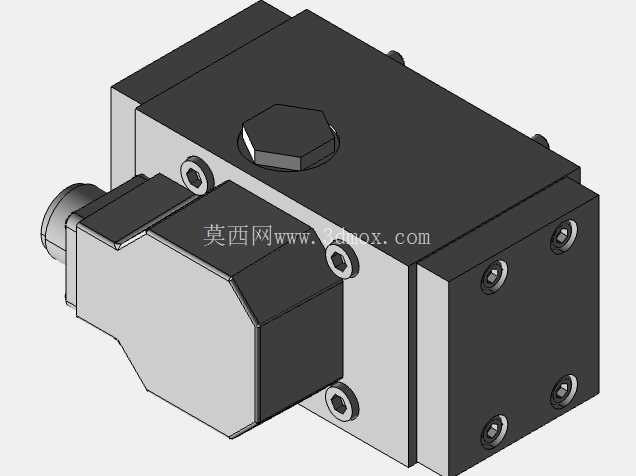

从设计思路来看，这款阀在结构布局上优先考虑了安装兼容性与工况适应性，阀体采用方块式集成布局，将先导级、主阀芯、电磁铁组件、密封结构全部集成在一体式阀体内，减少了分体式结构的连接密封面，降低了外泄漏的风险。外部电子设备的接口设计在阀的侧端，接线与安装空间预留充足，不会和周边的管路、安装结构产生干涉。阀体上的工艺螺塞采用内六角密封结构，既满足加工工艺的孔位封堵需求，又能保证长期压力工况下的密封可靠性，安装固定螺栓采用对称分布的布局，能够保证安装时阀体贴合安装面的受力均匀，避免单侧受力导致的密封面渗漏问题。

外形尺寸上，这款阀的整体轮廓为规整的长方体结构，轴向长度控制在适配NG10通径的常规安装空间范围内，宽度与高度尺寸和同规格伺服阀保持一致，安装孔的位置度公差严格遵循液压阀安装的行业标准，能够保证在不同厂商的同规格安装板上都能顺利装配，不会出现孔位错位的问题。安装边界方面，阀的接线端预留了足够的接线操作空间，阀芯驱动端的外伸结构不会超出安装面的投影范围，在集成阀块上安装时，相邻阀件之间的间距可以按照常规NG10阀的布置间距设置，不需要额外预留更大的安装间隙，能够帮助设计人员压缩液压阀组的整体体积，提升液压站的集成度。在实际选型适配时，需要注意这款阀的额定流量适配70bar阀口压差下的20L/min工况，适用的系统工作压力范围覆盖常规工业液压系统的常用压力区间，每个控制边缘的压差耐受能力能够满足大多数闭环控制场景的压力波动需求，线圈的参数适配常规的工业伺服控制驱动信号，不需要额外配置特殊的放大板即可完成驱动匹配。阀的内部泄漏控制经过结构优化，在额定工作压力下的内泄漏量控制在较低水平，能够减少系统的空流损耗，提升液压系统的整体效率，长期运行时的发热也能控制在合理范围内，不会因为内泄漏过大导致系统油温异常升高。
