博世力士乐SV型液压先导式止回阀结构

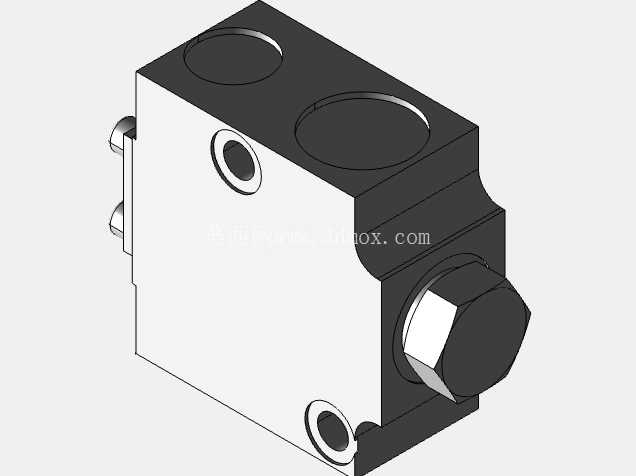

在各类中高压液压系统的回路设计中，先导式止回阀是承担保压、锁紧、防止负载回落功能的核心控制元件，这款SV型不带排水连接的先导止回阀，适配公称尺寸NS10的通径规格，主要面向工程机械、重型机床、冶金设备、船舶液压站这类对回路保压精度、负载锁紧可靠性有严苛要求的应用场景，区别于普通直通式止回阀，该类阀件可在先导压力触发下实现反向油流的可控导通，同时在无先导信号时实现近乎零泄漏的反向截止，是垂直负载油缸回路、蓄能器保压回路、多执行器互不干扰回路中的常用配置。从功能特性来看，这款阀件采用内部先导回油结构设计，无需单独外接泄油管路，这一设计大幅简化了液压站的布管复杂度，减少了外接泄油管路带来的泄漏点与装配工作量，尤其适合安装空间紧凑、管路排布密集的设备液压单元。阀件配置了预开口结构，也就是型号标识中的A类版本，预开口设计带来的两级开启过程，能够在反向导通时先建立小通径的油流通道，逐步平衡阀前后的压力差，避免高压差下突然开启带来的液压冲击、管路振动与噪音问题，即便进口侧先导压力处于较低区间，也能实现平稳的卸载动作，有效降低回路中的压力尖峰，延长管路、密封件以及其他液压元件的使用寿命。从设计思路层面拆解，这款阀件的公称通径NS10对应ISO 228-1标准的G型螺纹连接接口，接口尺寸的标准化设计保证了其与同通径其他品牌阀件的安装互换性，无需改动安装板即可完成替换，降低设备维护的改造成本。阀件的最大工作压力设定为315bar，覆盖绝大多数工业液压系统的常规压力区间，NS10通径下的额定最大流量为150L/min，同系列更大通径规格可覆盖至550L/min的流量需求，能够适配不同缸径、不同运动速度的执行器配置。阀件的先导控制压力区间设定在5bar至315bar之间，较低的先导开启压力意味着其可以适配低压控制油源的系统，无需额外配置增压单元来获取先导压力，进一步简化系统配置。从外形尺寸与安装边界来看，这款阀件采用块式叠加安装结构，主体为方正的金属阀块结构，顶面设置两个主油口连接端面，侧面布置先导控制油口与端部的调节锁紧结构，安装时可通过底面或侧面的安装孔固定在阀块或安装支架上，整体外形轮廓规整，没有突出的易磕碰结构，适合集成在阀组中紧凑排布。在实际选型应用中，需要注意该阀件不带外排式泄油连接，因此不能用于回油背压过高的回路，避免内部回油背压影响先导控制的可靠性；在垂直油缸锁紧回路中应用时，需要匹配油缸的无杆腔与有杆腔油口方向，保证截止方向能够准确锁止负载重力带来的反向油流，同时要核算先导压力与负载压力的比值，保证在最大负载下先导压力能够可靠打开阀件，避免出现打不开、开阀滞后的问题。建模过程中需要重点保证各油口的螺纹尺寸、安装孔的位置度、阀内流道的通径尺寸与实物一致，尤其是先导控制油道的孔径与走向，会直接影响阀的动态响应特性，在装配干涉检查时，需要预留端部螺塞的拆装空间，以及侧面油口的管接头安装空间，避免现场装配时出现工具操作空间不足的问题。
