力士乐4WS2E两级四通伺服阀结构设计

这款两级四通方向伺服阀的设计核心，是匹配外部电子控制单元的指令输出，实现液压回路中压力、流量的精准调控，在需要闭环控制位置、力或者运动速度的工业场景中承担核心控制作用。从结构设计逻辑来看，产品采用干式扭矩马达作为电液转换的第一级，将电气线圈与液压油腔完全分隔开，从根源上避免液压油中的金属磨屑、污染物侵入电气部件造成的卡滞或者信号漂移问题，这一设计思路大幅提升了元件在冶金、重型装备、试验台架等复杂工况下的长期运行可靠性。第一级液压放大采用喷嘴挡板结构，配合平板式放大器结构，可将扭矩马达输出的微小转角信号转换为压差信号，驱动第二级主阀芯动作，其先导级最大工作压力可达315bar，油口安装尺寸遵循ISO 4401-03-02-0-05标准，也就是行业通用的CETOP 3安装界面，这意味着在做设备改造或者元件替换时，无需重新设计阀块安装面，可直接匹配同规格标准阀块的安装孔位、油口通径与密封槽尺寸，降低现场改造成本与安装调试周期。

从实际应用场景来看，这类伺服阀常应用在材料试验机的力加载回路、轧钢设备的辊缝控制回路、注塑机的射胶与锁模位置控制回路、风电叶片测试台的姿态调整回路中，也可配套在各类需要高精度动态响应的液压伺服系统中。本次设计的规格为NG6公称通径，也就是安装尺寸对应6通径阀的标准边界，在70bar的阀口压差条件下，额定流量为2L/min，属于小流量高精度控制规格，适合作为小缸径伺服油缸、微型液压马达的控制元件，也可作为大流量伺服阀的先导级使用。产品采用机械反馈结构，阀套内部集成的反馈阀芯直接和主阀芯联动，无需额外的外置反馈传感器或者反馈杆，即可将主阀芯的实际位置反馈到先导级，形成位置闭环，这种结构相比外置反馈的设计，减少了外部连接环节的故障点，同时抗污染能力更强，对液压油清洁度的要求相比电反馈伺服阀略有降低，更适合工业现场的维护条件。

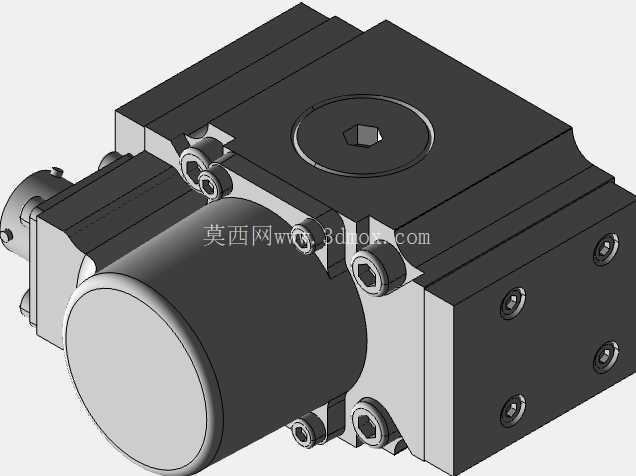

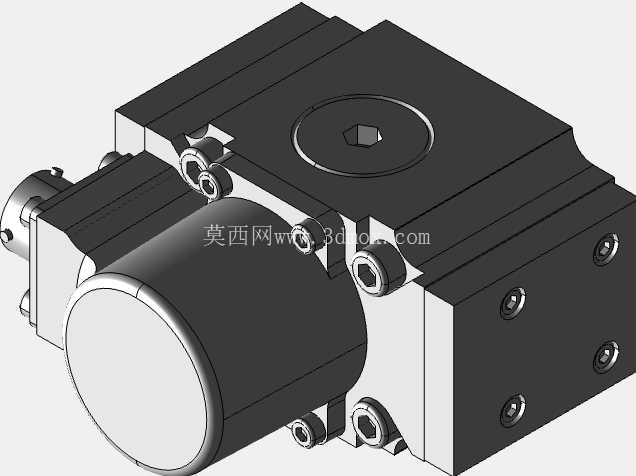

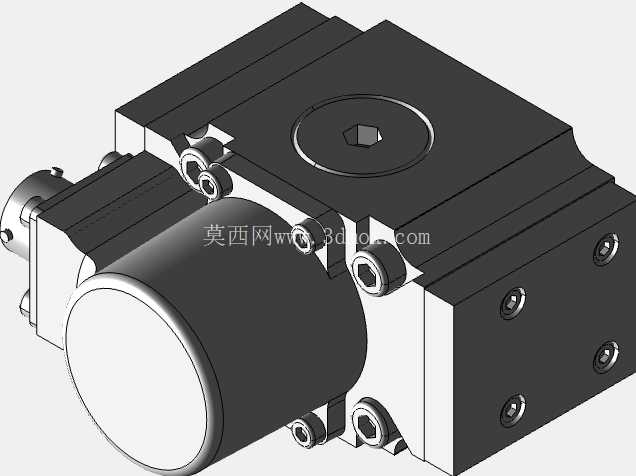

在外形与安装边界的设计上，阀体采用方形集成式结构，主油口分布在安装底面，控制油口、泄油口布置在阀体侧面，电气连接端位于阀体顶部，整体结构紧凑，安装时阀块表面的平面度需要控制在0.01mm以内，表面粗糙度不高于Ra0.8，安装螺栓的拧紧力矩需要遵循对应螺栓等级的规范，避免阀体受力变形导致阀芯卡滞。产品的扭矩马达部分采用全密封结构，防护等级可满足工业车间的常规飞溅、粉尘环境使用要求，阀芯与阀套的配合间隙控制在微米级，配合锐边节流口的设计，可保证阀口流量特性的线性度，在零位区域的压力增益特性稳定，减少死区范围，提升系统的控制精度。在做三维建模时，需要重点关注安装面的孔位坐标、各油口的通径尺寸、密封槽的深度与宽度公差，以及阀体外部轮廓和周边管路、接头的干涉边界，尤其是顶部电气接头的安装空间、侧面调节螺钉的操作空间，都需要在装配设计时预留足够的余量，避免现场安装时出现工具无法操作、接头和周边结构干涉的问题。

从功能特性来看，该伺服阀可将输入的微弱电信号转换为大功率的液压功率输出，动态响应速度快，频宽可满足大多数工业伺服系统的动态要求，两级放大的结构设计既保证了足够的控制精度，又能实现稳定的功率输出，机械反馈的结构让产品在断电或者信号丢失时，阀芯可回到中位，切断负载腔的压力油，实现安全保位或者卸荷，避免设备出现误动作。在液压系统设计选型时，需要注意该阀的控制油供油方式、泄油口的背压要求，泄油口需要单独接回油箱，不允许和回油管路共用，避免背压过高导致先导级工作异常，同时系统中需要配置精度不低于3μm的压力管路过滤器，保证油液清洁度在NAS 7级以内，延长伺服阀的使用寿命。
