力士乐4WS2型两级电液伺服阀结构

这款两级电液伺服阀主要面向外部电子设备配套的液压控制场景，常见于高精度工业液压系统、试验台架、重型装备的闭环控制回路中，作为电液转换与功率放大的核心元件，承担将微弱电控信号转换为大流量液压功率输出的作用，可实现对执行机构的位置、速度、力值的精准闭环调控。从实际工程应用来看，这类伺服阀多用于对响应速度、控制精度有较高要求的场合，比如材料试验加载系统、冶金轧机压下控制、风电变桨液压回路、高端装备的伺服作动系统中，相比普通比例阀，其滞环小、线性度优、动态响应快，能够满足高频响的控制需求。

从结构设计思路来看，该阀采用两级放大结构，前置级为喷嘴挡板式结构，通过力矩马达接收电控信号后带动挡板偏移，改变两侧喷嘴的节流压差，驱动主阀芯位移；功率级为滑阀结构，主阀芯的位移通过机械反馈杆传递至前置级，形成位置闭环，保证主阀芯位移与输入电信号成精准比例，这种机械反馈的结构可靠性高，抗污染能力相比纯射流管结构有一定优势，同时兼顾了响应速度与工作稳定性。阀的供油方式为内部供油、内部泄油，无需单独外接先导供油与泄油管路，简化了系统管路布置，降低了集成安装的复杂度。

从安装边界与尺寸来看，该阀为NG10标准通径规格，安装面符合ISO 4401标准对应的5X系列安装尺寸，安装孔位、油口布局完全遵循标准规范，可直接替换同通径同系列的标准伺服阀，无需额外加工过渡安装板。主阀油口的通径匹配NG10规格的流量通流能力，在70bar额定阀压降工况下可实现60L/min的标称流量，能够驱动中等缸径的伺服液压缸完成动态动作。阀的电气连接接口为标准31型电气连接代码对应的接插件形式，接线端防护等级满足工业现场使用要求，线圈参数适配30mA级的控制电流，可直接匹配常规伺服阀放大板输出信号。

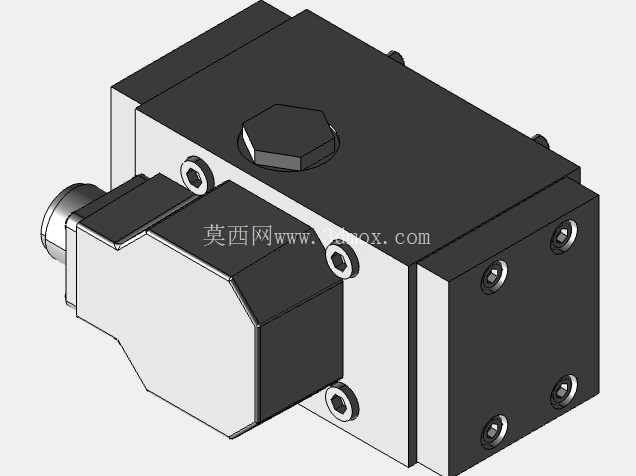

在功能特性层面，该阀的工作压力覆盖10bar至315bar范围，可适配中高压液压系统的工作压力等级，先导级与主阀的内部流道经过优化，在保证通流能力的同时降低了节流损失与噪声水平。阀芯与阀套的配合间隙经过精密配磨，内泄漏量控制在标准允许范围内，保证阀的零位稳定性，减少系统的无功损耗。阀的整体外形采用方正的块式结构，主体为高强度铸铁阀块，表面做发黑防锈处理，外露紧固件为高强度内六角螺钉，顶部设置工艺螺塞用于内部排气或调试，两端的端盖结构保证了阀芯运动的密封与导向，侧面的电气连接部位做了密封处理，可防止工业现场的油污、粉尘侵入阀内部。

在实际选型与三维建模过程中，需要重点关注安装面的平面度要求，安装时需保证阀块安装面的平面度不低于0.02mm，表面粗糙度达到Ra0.8，避免安装后阀块变形导致阀芯卡滞；同时建模时需预留足够的接线空间与拆装空间，保证电气接插件的插拔、阀的维护拆装有足够操作余量。另外，该阀的内部油道走向经过优化，建模时可参考实物的剖分结构还原内部流道，用于后续的液压系统流场仿真、管路干涉检查、集成阀块的布局设计，为整个液压系统的三维布局提供精准的元件模型支撑，避免后续生产装配时出现元件干涉、管路弯折半径不足等工程问题。
