博世力士乐两级电控伺服阀结构设计

在工业液压系统的闭环控制回路里，这类两级伺服阀常作为核心控制元件出现在需要高精度流量、压力调控的场景中，比如外部电子设备配套的液压执行机构驱动回路、精密锻压设备的位置控制支路、试验台架的载荷调节单元，都能见到同规格阀件的应用。不同于普通电磁换向阀仅能实现通断或简单方向切换，这类伺服阀可以根据输入电信号的幅值连续调节输出流量，进而精准控制下游液压执行件的运动速度、输出力或是位移量，在对控制精度要求较高的液压系统中承担着电液信号转换、功率放大的关键作用。

从结构设计逻辑来看，这款阀采用两级放大架构，第一级为喷嘴挡板式结构，负责将外部输入的电信号转化为先导级的液压信号输出，驱动第二级主阀芯动作；第二级为滑阀结构，依托先导级输出的压差推动主阀芯位移，进而改变主阀口的通流面积，实现主回路流量的连续调控。这种两级设计的核心思路是用极小功率的电信号先驱动低功耗的先导级，再通过先导级输出的液压功率推动通流能力更强的主阀芯，既保证了阀的响应速度，又能满足大流量工况的通流需求，避免了单级直动式伺服阀在大流量规格下驱动力不足、响应滞后的问题。阀件集成了内部供油、内部泄油的油路设计，无需单独布置外部先导供油管路与外泄油管路，能简化系统管路布局，减少外接管路带来的泄漏点与压力损失，适配安装空间紧凑、管路布置受限的设备场景。

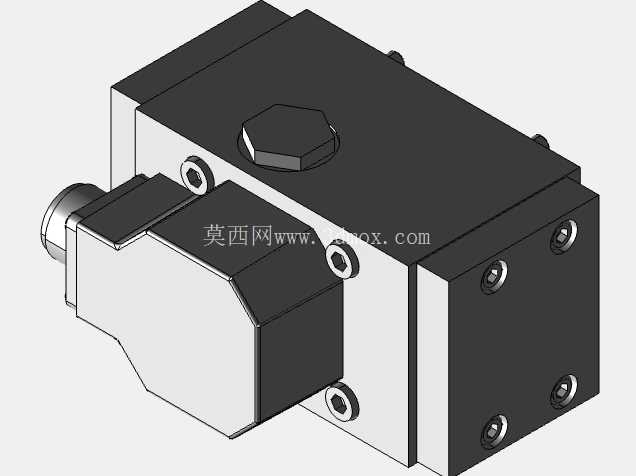

从安装边界与外形尺寸来看，这款阀为NG10标准通径规格，安装连接尺寸符合ISO4401对应的通径10阀块安装接口标准，安装面的螺栓孔位置、油口排布尺寸均遵循通用标准，设计选型时可以直接匹配标准通径10的液压阀块，无需单独定制非标安装接口，能大幅缩短液压站的设计与加工周期。阀件的主体采用方形块式结构，主阀体为高强度铸铁材质加工而成，表面做了发黑防锈处理，能适应工业车间常见的油污、潮湿工况；侧面布置的电磁铁组件为外置插接式结构，电气连接端采用带组件插头的连接形式，接线时无需拆解阀件本体，直接将配套插头对接即可完成电气连接，后期维护更换电气组件时也无需拆卸液压管路，能大幅降低现场维护的工作量与液压油泄漏风险。阀体顶部设置的内六角螺塞为工艺堵头，对应阀体内的加工工艺孔，日常维护时无需拆卸，避免破坏阀体内的密封结构。

在实际工况适配性上，这款阀在70bar额定阀口压差下可实现75L/min的标称流量输出，允许的主回路最高工作压力可达315bar，先导级供油直接从主阀P口内部引油，适配绝大多数常规工业液压系统的压力等级，无需额外配置减压单元给先导级供油。主阀芯与阀套之间采用精密间隙密封，加工时严格控制配合间隙在微米级，既保证阀芯动作的灵活性，又能将内泄漏量控制在标准允许的范围内，避免系统出现不必要的功率损耗与发热。第一级喷嘴挡板机构的零件加工精度要求极高，喷嘴与挡板之间的工作间隙极小，因此这类阀对液压油的清洁度要求较高，系统回油侧必须配置精度不低于10μm的过滤器，避免油液中的颗粒杂质堵塞喷嘴、卡滞挡板，导致阀件控制失效。在三维建模过程中，需要重点还原安装面的各油口位置尺寸、安装螺栓孔的深度与位置度、电气插头的插接空间尺寸，避免在阀块设计时出现安装干涉、油口对偏的问题；同时要准确还原主阀芯的行程与阀口开度的对应关系，在做液压系统运动仿真时可以更精准地模拟阀件的流量输出特性，为整个液压回路的性能仿真提供准确的元件模型支撑。
