力士乐4WS2E两级电液伺服阀结构设计

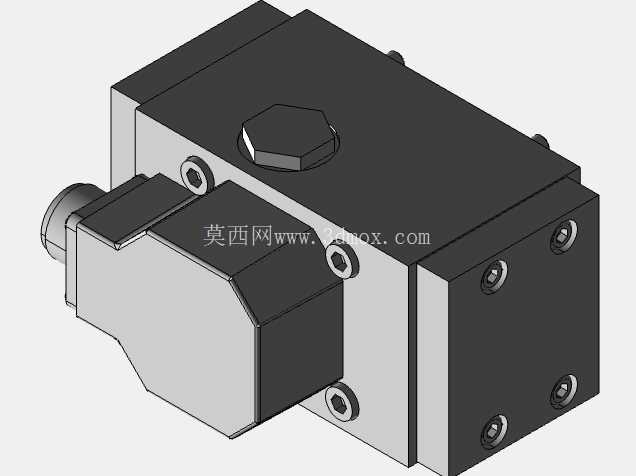

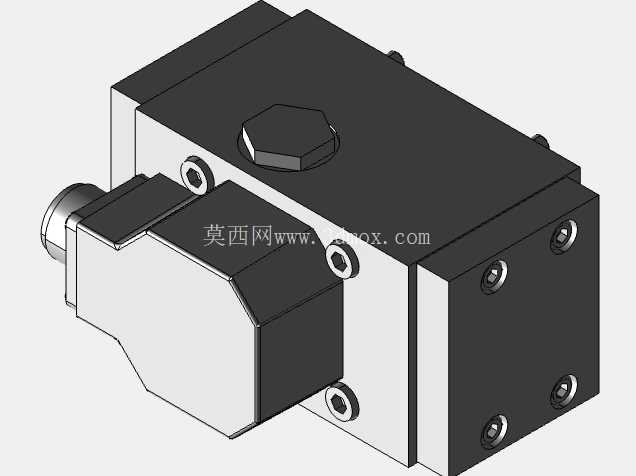

这款两级电液伺服阀的结构设计，核心围绕外部电控设备的高精度液压控制需求展开，适配需要精准流量调节、压力稳定输出的工业液压回路场景，常见于高精度机床进给控制、重型装备姿态调整、工业自动化生产线的执行机构驱动环节，也可配套用于需要动态响应的液压伺服系统中，实现对执行元件的速度、推力、位移的闭环控制。从实际应用场景来看，这类伺服阀多用于对控制精度、响应速度有较高要求的工况，比如冶金设备的辊缝调节、试验台的力加载控制、风电设备的变桨驱动回路，相比普通电磁换向阀，它的控制精度更高，滞环更小，能够实现连续的流量调节，而非简单的通断控制。产品的功能特性上，采用两级控制结构，第一级为喷嘴挡板式先导级，第二级为功率级滑阀结构，先导级负责将输入的电信号转化为液压控制信号，驱动功率级阀芯动作，从而实现主油路的流量调节；供油方式为外部供油、内部泄油，能够适配独立的先导供油回路，避免主油路压力波动对先导控制精度造成干扰，在70bar的阀口压差下可实现60L/min的额定流量输出，最高工作压力可达315bar，能够覆盖中高压液压系统的使用需求。设计思路上，整体采用NG10标准安装尺寸，安装面符合ISO4401标准规范，安装孔位、油口通径、连接尺寸均遵循行业通用标准，无需额外设计过渡安装板即可直接替换同规格的标准伺服阀，降低设备改造、元件替换的适配成本；阀体采用分体式块式结构，先导级与功率级集成在同一阀块上，减少了外接管路的连接点，降低了外泄漏的风险，同时缩短了先导控制油道的长度，提升了阀的动态响应速度；电气连接部分采用带组件插头的结构，无需额外加工接线端子，现场接线时可直接插拔，提升装配与维护的效率，线圈参数匹配30mA/85Ω的驱动规格，能够适配常规的伺服阀放大板输出信号。外形尺寸与安装边界方面，阀体主体为方正的块式结构，长度方向预留了插头安装空间，宽度方向的安装孔位对称分布，安装时需在阀块安装面预留足够的操作空间，用于紧固安装螺栓、插拔电气插头，油口分布在安装底面，与标准NG10阀块的油口位置完全对应，安装时无需调整管路走向；顶部设置了内六角螺塞，用于阀体内腔的排气、故障排查时的压力检测，侧面的阀芯端盖处预留了阀芯位移检测的安装位置，可根据需求额外加装位移传感器实现阀芯位置的闭环控制，进一步提升控制精度。在结构细节处理上，阀芯与阀套采用精密配合间隙，配合精度控制在微米级，保证阀口的密封性能与流量线性度，阀体表面做了发黑防锈处理，适配工业车间的常规使用环境，避免长期使用过程中出现锈蚀导致的阀芯卡滞问题；内部油道采用铸造与机加工结合的工艺，油道转角处做了圆弧过渡，减少油液流动时的压力损失与紊流现象，降低阀工作过程中的噪声与振动。从选型适配角度来看，这款伺服阀的参数覆盖了大多数中大功率液压伺服系统的需求，外部供油的结构也让它能够适配主油路压力波动较大的工况，比如工程机械的液压系统、重型压力机的控制回路，通过独立的先导供油保证控制压力的稳定，避免主油路压力波动导致的控制精度下降；内部泄油的结构无需单独外接泄油管路，简化了阀块的管路设计，减少了外接管路的数量，降低了系统的泄漏点。
