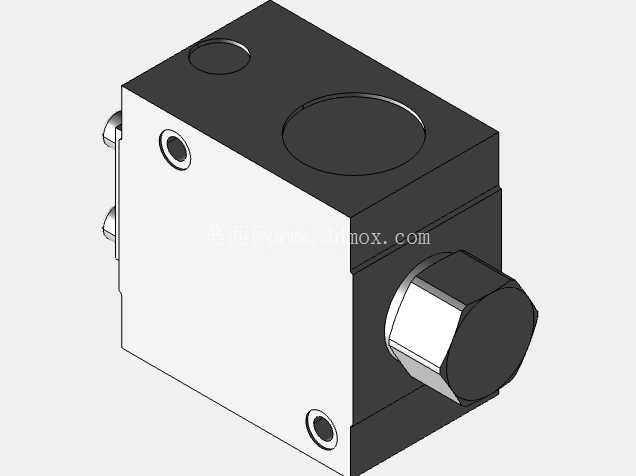

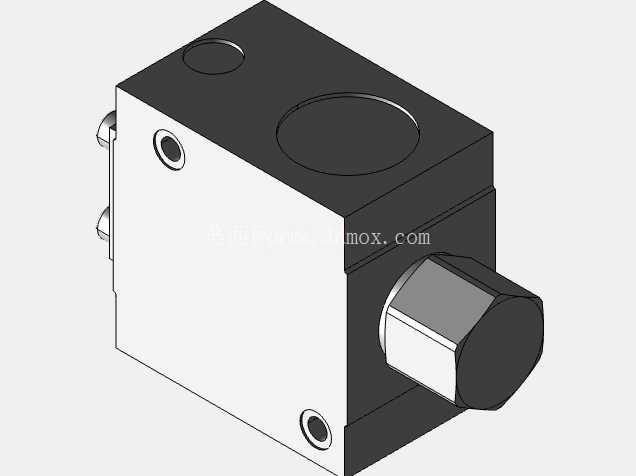

博世力士乐SV型液压先导式单向截止阀结构

在重型液压系统的回路设计中，单向导通与保压截止的功能可靠性，直接决定整套设备的运行安全与工况稳定性，这类安装在压力管路上的先导式单向阀，常被应用在工程机械支腿锁紧、注塑机合模保压、机床液压夹具保持、起重设备变幅回路锁止等场景中，避免负载工况下出现压力泄漏导致的部件位移、下坠风险。这款SV型阀采用内部先导回油结构，无需额外布设外泄油管路，能大幅简化液压站的布管复杂度，减少外接管路带来的泄漏点，在紧凑安装空间的设备布局中优势尤为明显。从结构设计逻辑来看，阀体采用方块式集成布局，主油口分布在相邻的两个安装面上，适配底板安装的布设方式，安装面遵循ISO 5781标准接口尺寸，可直接匹配通径NS25规格的标准阀块安装孔位，无需额外设计过渡连接板，能有效降低阀组集成的设计与加工成本。阀的先导控制结构采用两级开启逻辑，初始开启阶段先通过先导油路顶开内部小阀芯，将主阀前后腔的压力差提前释放，待主阀背压逐步降低后再推动主阀芯完全开启，这种设计能有效避免高压差下直接开启主阀产生的液压冲击，抑制管路内的压力波动，降低系统运行时的振动与噪音，同时能延长阀芯与阀座的密封使用寿命。在功能特性上，该阀最大工作压力可达315bar，适配绝大多数中高压液压系统的压力等级需求，额定通径下最大通流能力可达350L/min，短时过载工况下可支持更高流量通过，满足大流量执行元件的通流需求。阀的开启控制形式为带预开功能的结构，代号中对应的标识代表预开口版本，标准开启压力为2.5bar，组件适配40至49系列的安装规格，密封件可根据实际使用的液压介质类型进行选配，常规矿物液压油工况下使用丁腈橡胶密封即可满足需求，若使用水乙二醇、磷酸酯等难燃或可生物降解介质，可更换氟橡胶密封件来适配介质兼容性，避免密封件溶胀失效。从安装边界来看，阀体的外形为方正的块式结构，侧面的调节端预留了足够的扳手操作空间，安装时底板安装面的平面度需控制在0.01mm以内，表面粗糙度不高于Ra0.8，保证安装后O型圈的密封压缩量均匀，避免出现安装面渗漏。油口连接时需注意管路的对中精度，避免强行对接产生的装配应力传递到阀体上，长期受力导致阀体变形卡滞阀芯。在回路设计应用中，这类阀通常串联在执行元件的进回油路上，当控制油失压时，主阀芯在弹簧力与负载压力的共同作用下紧密贴合阀座，实现回路的无泄漏锁止，将执行元件锁定在既定位置；当需要反向导通时，通入控制压力油推动先导阀芯动作，先导通主阀前后腔的泄压通道，待主阀前后压力趋于平衡后，主阀芯在压差作用下完全开启，实现油液的反向自由流通。相比普通的直通式单向阀，这种带先导控制的结构能在高压大流量工况下实现更低的反向开启压力，同时避免普通单向阀在反向关闭时出现的阀芯撞击异响，在大吨位液压设备的保压回路中应用极为广泛。设计选型时需要注意，阀的最小先导控制压力为5bar，布设控制油路时需保证控制压力稳定在该阈值以上，避免出现先导压力不足导致主阀无法完全开启，造成通流能力下降、阀口节流发热的问题；同时阀的内部先导回油直接连通主回油腔，无需单独接回油管路，布管时可省去外泄油口的管路连接，进一步压缩阀组的安装空间。
