力士乐两级电液伺服阀结构三维设计

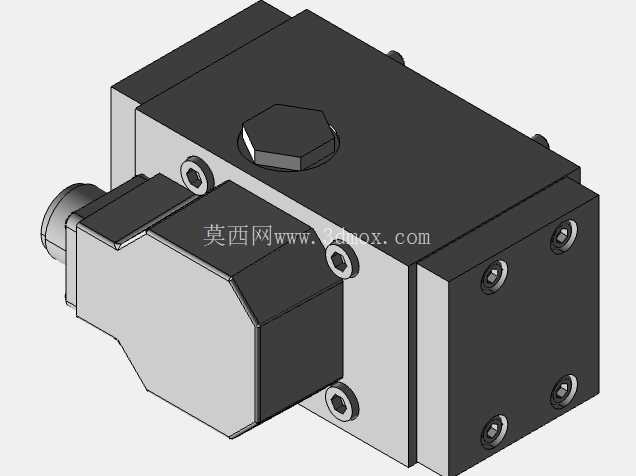

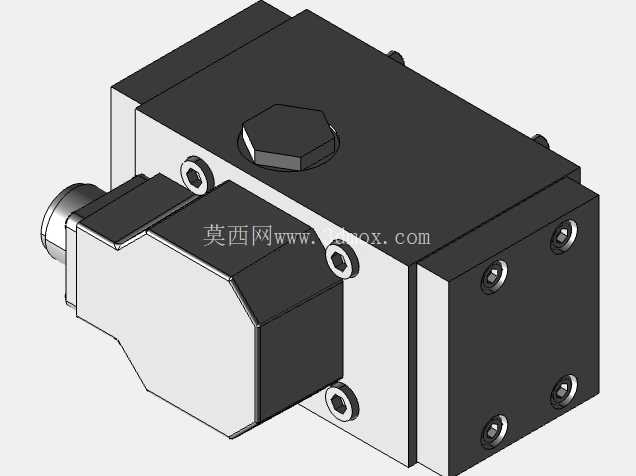

这款两级电液伺服阀的三维结构还原，完全围绕工业液压系统里高精度流量、压力控制的实际需求搭建，建模过程中优先考虑了设备选型、安装调试阶段工程师最关注的结构边界与接口匹配问题。从应用场景来看，这类伺服阀主要适配需要高精度动态响应的外部电控液压回路，常见于工业设备的位置闭环控制、速度同步控制场景，比如重型装备的伺服执行机构驱动、试验台架的负载模拟回路、高精度压机的压力闭环控制单元，相比普通比例阀，它的响应速度更快、滞环更小，能满足毫秒级的控制指令跟随需求。

从功能特性上看，该阀采用两级放大结构，第一级为喷嘴挡板式先导级，通过微小的电控信号驱动挡板偏转，改变喷嘴两侧的压力差，进而推动主阀芯位移，实现主油路的流量调节；主阀为滑阀结构，阀芯与阀套的配合精度控制在微米级，能保证在额定压差下的流量线性度，避免小开度工况下的流量爬行问题。建模时特意还原了阀体上的所有外接油口，包括外部供油、外部泄油、外部控制油的独立接口，每个油口的连接法兰尺寸、密封槽位置都按照实际安装尺寸绘制，方便工程师在做液压站布管、阀块集成设计时直接调用，不用反复核对接口尺寸。

设计思路上，整个模型优先保证安装边界的准确性，阀体的六个安装面的螺孔位置、孔深、螺纹规格都做了精准还原，安装面的平面度要求在模型里通过面的精度属性做了标注提示，提醒设计人员在做阀块加工时保证安装面的粗糙度与平面度，避免安装后出现外泄问题。阀体上的电气连接接头位置也做了1:1还原，接头的防护等级对应的结构细节、接线空间都预留充足，不会出现实际安装时插头与周边管路干涉的问题。顶部的六角螺塞是主阀阀芯的调整端盖，建模时还原了螺塞的拧紧力矩对应的配合长度，以及端盖处的密封件安装槽，方便维护人员在做阀芯清洗、零位调整时参考结构。

外形尺寸方面，这款阀为NG10通径规格，阀体的总长、总宽、总高都按照实际样本尺寸绘制，安装孔的中心距符合标准安装尺寸，能直接适配标准的10通径液压阀块，不用做额外的转接板设计。阀体两侧的先导油口位置做了对称设计提示，实际选型时可以根据布管方向选择不同的油口配置，模型里预留了两侧油口的封堵结构示意，提醒设计人员不用的油口需要加装密封堵头。主阀芯的行程在模型里做了运动仿真的限位设置，能直观看到阀芯在最大开度、零位、负开度时的位置，方便做阀块内部油道的通流能力校核，避免油道开口与阀芯台肩出现干涉。

从实际使用的角度出发，建模时还特意还原了阀体上的铭牌安装位置、产品标识刻印区域，方便在做三维装配时添加对应的产品信息，做整机的BOM导出时能直接识别阀的规格参数。阀体的材质示意也做了区分，主阀体为高强度铸铁，表面做发黑处理，外露的紧固件为镀锌碳钢，电气接头部分为工程塑料材质，不同材质的外观区分能帮助做装配工艺的人员快速识别零部件，制定对应的装配流程。另外，模型里还体现了外部泄油的单独回油通道结构，提醒设计人员泄油口必须单独接回油箱，不能与主回油管路共用，避免背压影响先导级的控制精度，导致伺服阀出现零偏、响应滞后的问题。
