博世力士乐SV型液压先导式单向截止阀

在重型液压系统的回路设计中，执行器侧的保压与意外负载防护一直是结构工程师选型时的核心考量点，这款SV20规格的无泄油口先导式单向阀，正是针对开式液压回路中需要严格控制负载沉降、同时不希望额外增设泄油管路的应用场景开发的阀件。从实际工况适配来看，这类阀件常被用在汽车冲压线的模具夹紧回路、工程机械的动臂保持回路、大型压机的滑块锁紧回路中，当X口未通入先导压力时，主阀芯可以实现B到A方向的无泄漏截止，彻底避免因阀口内泄导致的执行器缓慢移位，这一点在需要长时间保持负载位置的工位上尤为关键，比如冲压模具更换过程中的夹紧缸保压，一旦阀件出现内泄，很可能导致模具移位引发安全事故。

从功能逻辑上看，这款阀属于带内部先导回油的结构，不需要单独外接泄油管路，相比带外泄油的同规格阀件，安装时可以减少一根管路的布置，降低管路布局复杂度，尤其适合阀块安装空间紧凑、管路排布密集的集成阀组设计。公称尺寸20的通径规格，对应ISO 228-1标准的G型螺纹连接，不需要额外配置法兰连接件，直接通过螺纹即可接入管路，安装时的对中要求更低，现场装配效率更高。B版本的设计不带预开阀芯，当X口通入足够的先导控制压力时，控制阀芯会直接推动主阀座提升，实现A到B方向的反向导通，这种结构的优势在于阀件的响应速度更快，导通时的压力损失更小，但需要注意的是，这种直接提升的结构在执行器侧容腔压力较高时，突然开启可能会产生一定的液压冲击，因此更适合用在对压力冲击敏感度不高、追求快速导通响应的回路中，如果是对冲击控制要求极高的精密进给回路，则需要搭配缓冲阀件使用。

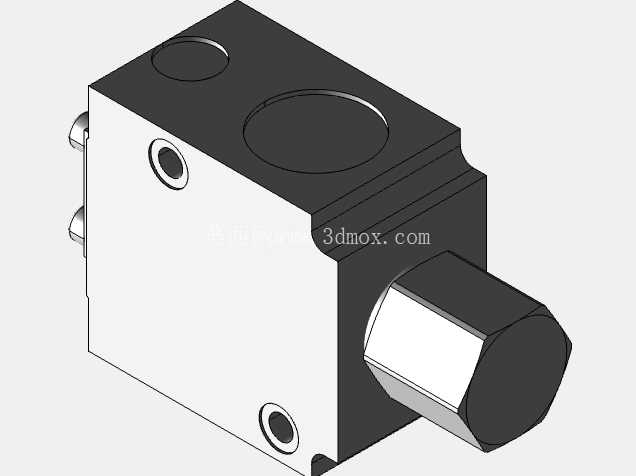

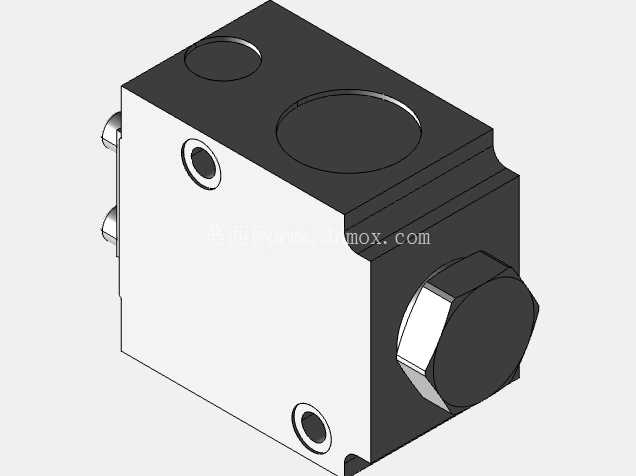

从安装边界来看，这款阀采用块式安装结构，六面体的阀体结构可以直接贴合集成阀块的安装面，两个主油口分布在阀体同侧，先导油口位于阀体侧面，安装时不需要预留过大的操作空间，相邻阀件的安装间距可以控制在15mm以内，非常适合高密度集成阀组的布局设计。阀体的连接螺纹深度符合标准液压阀件的安装规范，选用对应规格的O型圈即可实现端面密封，不需要额外配置密封垫片，降低了装配时的零件管理成本。主阀口的密封采用硬密封加软密封的组合结构，在315bar的额定工作压力下可以实现零泄漏截止，最大通流能力可以达到550L/min，能够满足大流量执行器的通流需求，即使在系统短时过载的情况下，阀体的强度冗余也可以承受400bar以上的峰值压力，不会出现阀体开裂或者阀口变形的问题。

在三维建模的过程中，需要重点关注几个关键尺寸的还原：首先是两个主油口的中心距，这个尺寸直接决定了阀块上对应油道的开孔位置，如果尺寸偏差超过0.1mm，就可能导致安装时O型圈错位引发泄漏；其次是先导油口的位置和角度，这个油口需要和阀块上的先导控制油道精准对接，建模时需要严格按照样本尺寸定位；最后是阀体端部的调节螺塞位置，这个部位在安装时需要预留足够的扳手操作空间，避免装配时工具和相邻阀件产生干涉。另外，阀体表面的安装螺栓孔位置也需要精准还原，这款阀采用四个内六角螺栓固定在阀块上，螺栓孔的分布圆直径和深度都需要符合安装规范，否则会出现阀件无法贴紧安装面的问题。

从实际选型的角度来看，这款阀的开启压力有2.5bar、5bar、7.5bar、10bar等多个规格可选，不同的开启压力对应不同的应用场景：如果是用在垂直安装的液压缸保持回路，需要选择更高的开启压力，避免因负载自重导致阀口意外开启；如果是用在水平安装的执行器回路，则可以选择较低的开启压力，降低先导控制压力的需求，减少系统的功率损耗。4X系列的组件结构在安装连接尺寸上和老版本的阀件完全兼容，老设备改造时可以直接替换，不需要修改阀块的安装孔位，大幅降低了设备改造的成本和周期。
