博世力士乐SV型液压先导式止回隔离阀结构

在重型液压系统的回路设计中，执行元件的保压、负载保持一直是结构工程师选型时的核心考量点，尤其是压机、起重举升、工程机械这类存在垂直负载或者需要长时间保压的工况，普通单向阀的密封性能往往难以满足零泄漏保压的需求，而带预开启的先导式止回阀又可能在泄压阶段产生冲击，这款无预开启结构的SV型先导式止回隔离阀，正是针对受控减速、压缩量不是核心要求的应用场景开发的元件。

从实际应用场景来看，这类阀常被布置在液压执行元件的进油侧，或者集成在阀块的压力保持回路中，比如汽车冲压模具的液压锁紧回路、重型设备的支腿锁紧回路、注塑机的合模保压回路，当系统停止供油或者出现管路爆裂等意外情况时，能够快速切断执行元件的回油通路，避免负载因为自重或者外力作用出现意外下滑，保障设备运行的安全性。和带预开启的版本不同，这款阀没有设计预开阀芯结构，也就不存在加压容积突然卸载的问题，不会因为泄压过程的油液瞬时冲击导致开关异响、阀芯过早磨损甚至密封件损坏的问题，在对泄压冲击不敏感、更看重长期运行稳定性的回路中，适配性更强。

从功能特性上看，这款阀属于带内部先导油回流的先导式止回阀结构，正向通油时，压力油推开主阀芯实现自由通流，压力损失小，通流能力强，能够满足大流量回路的通油需求；反向截止时，主阀芯在弹簧力和负载压力的共同作用下紧密贴合阀座，实现可靠密封，切断反向油流；当需要反向通油时，通过控制口引入先导压力，推动控制活塞顶开主阀芯，实现反向油液的导通，控制压力稳定，不会出现阀芯卡滞导致的无法开启或者关闭不严的问题。阀体采用底板安装形式，安装面符合ISO 5781标准，端口布局规整，不需要额外设计过渡安装板，就可以直接和标准通径的阀块对接，集成在液压阀组中时能够有效减少管路连接，降低系统泄漏点，同时缩小整个液压站的占用空间。

从设计思路上看，这款阀的结构布局充分考虑了液压元件的集成化需求，整体采用方块式的锻造阀体结构，内部流道经过优化设计，尽可能减少油液转向带来的压力损失，主阀芯采用锥面密封结构，密封副经过精密研磨，长期使用也能保持稳定的密封性能，不会因为油液中的微小颗粒冲刷就出现密封失效的问题。控制活塞和主阀芯的同轴度经过严格控制，先导控制时的推力传递直接，不会出现偏磨导致的卡滞问题，阀体上的各个油口都设计了标准的密封槽，安装时只需要搭配对应规格的O型圈就可以实现可靠密封，不需要额外的密封垫片，装配维护都很方便。阀体侧面和端面的油口布局兼顾了不同阀组的集成需求，不管是水平安装还是垂直安装，都不会影响阀的动作性能，先导油采用内部回油的设计，不需要单独外接回油管路，进一步简化了阀组的外部管路连接，降低了系统设计的复杂度。

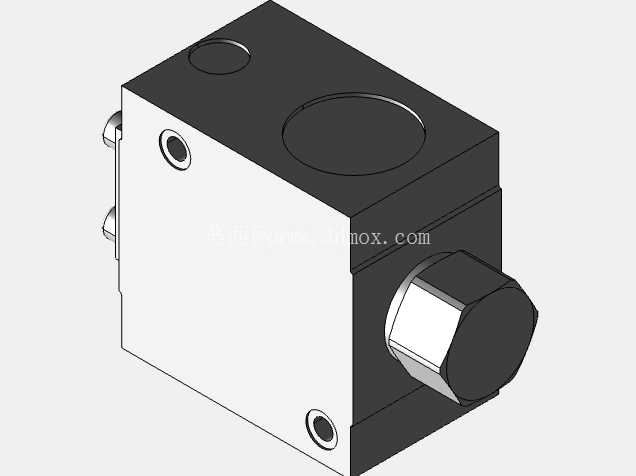

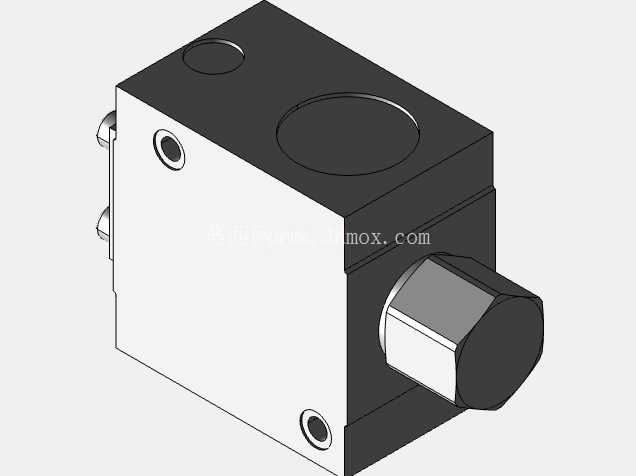

从外形尺寸与安装边界来看，这款阀对应NS25通径规格，整体外形为规整的方块结构，安装孔位的位置、尺寸都严格遵循对应通径的安装标准，设计阀块时只需要按照标准样本的安装尺寸预留安装空间即可，不需要针对这款阀做特殊的结构调整。阀体突出的调节端结构在安装时需要预留足够的操作空间，避免和周边的阀件、管路产生干涉，各个油口的通径匹配25通径的流量需求，连接时不需要做变径处理，能够减少管路的压力损失。安装时需要注意阀体的安装方向，确保油口方向和回路设计的流向一致，避免出现装反导致的回路功能失效，固定螺栓的拧紧力矩需要符合对应规格的要求，避免因为拧紧力矩过大导致阀体变形，或者力矩不足导致密封面泄漏。在三维建模过程中，这款阀的模型严格按照实际尺寸绘制，各个安装孔位、密封槽、外形凸台的尺寸都和实物一致，导入到液压系统装配体中时，可以直接用来做阀组的布局干涉检查，提前发现安装空间不足、管路干涉等问题，减少实际加工装配时的修改工作量，提升液压系统的设计效率。
