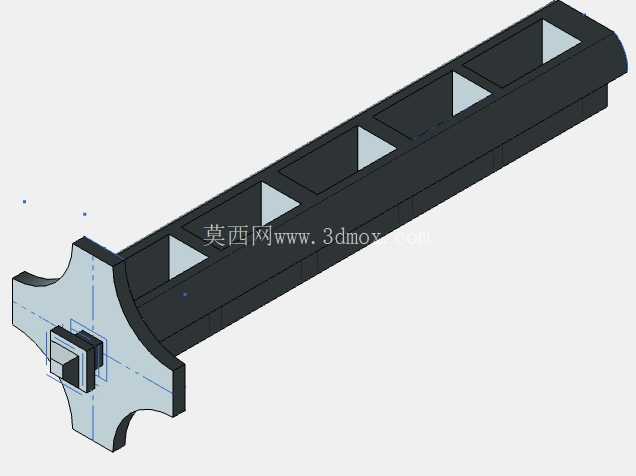

印刷设备用星形端盖长辊结构

该辊类构件主要应用于印刷生产设备的走料输送工位，承担承印材料的导向、张紧与平稳传输作用，在连续印刷作业线中，这类辊件的形位精度直接影响承印物的走料稳定性，避免出现走料偏移、张力不均导致的套印偏差问题。从结构设计来看，构件一端采用星形法兰端盖结构，端盖边缘设置四个对称的圆弧缺口，既可以作为安装对位的卡位结构，也能在辊体转动过程中减少与周边安装座的接触摩擦面积，降低转动阻尼；端盖中心设置方形凸台卡位结构，与驱动轴的方孔配合实现周向固定，相比平键连接，这种方形嵌合结构能传递更大的扭矩，同时避免键连接长期使用后的间隙松动问题，适配印刷设备连续高速运转的工况需求。辊体主体采用长条形中空截面设计，沿辊身长度方向等距设置三角形加强筋结构，筋板沿辊体内壁周向均匀排布，在保证辊体整体抗弯刚度的前提下，大幅降低构件自身重量，减少转动惯量，让设备启停阶段的辊体响应更迅速，也降低驱动端的负载损耗。辊体的非驱动端采用圆弧收边设计，端部做圆角过渡处理，避免安装过程中锐边划伤操作人员，也能减少走料过程中对承印材料边缘的剐蹭，防止薄型承印物出现边缘破损、毛边等质量问题。从安装边界来看，星形端盖的外轮廓尺寸决定了安装座的开孔最小直径，安装时端盖的四个圆弧缺口需要与安装座内的定位凸点对齐，完成周向定位后再穿入驱动轴，方形凸台与驱动轴的配合面需要做清洁处理，避免铁屑、油污嵌入配合间隙导致装配后出现同轴度偏差；辊身的长度尺寸需要匹配印刷工位的走料幅宽，安装时要保证辊体轴线与相邻导辊的轴线平行，平行度偏差需要控制在合理范围内，否则会导致承印物走料过程中出现跑偏、起皱问题。设计过程中，辊身的三角形加强筋排布间距经过反复校核，间距过大会导致辊身中部刚度不足，受压后出现挠曲变形，影响走料平整度；间距过小则会增加不必要的材料消耗，提升构件重量。端盖与辊身的连接部位采用圆弧过渡结构，减少应力集中，避免长期交变载荷下连接部位出现疲劳开裂问题。这类辊件在实际生产中，表面粗糙度需要控制在合理区间，过于粗糙的表面会剐蹭承印物表面，影响印刷成品的表面质量；过于光滑的表面则会导致与承印物之间的摩擦力不足，出现打滑走料不准的问题。在冲压模具开发阶段，需要重点保证辊身各加强筋的成型一致性，避免出现筋板高度偏差导致的辊体动平衡问题，高速转动的辊件如果动平衡不达标，会产生明显的振动与噪音，长期运转还会导致驱动端轴承的异常磨损，缩短设备维护周期。端盖的方形凸台尺寸公差需要严格控制，公差过大会导致装配困难，公差过小则会出现配合间隙过大，传动过程中产生冲击异响。
