带滤波功能嵌入式交流电源输入接插件

日常做设备电控部分选型或者结构建模的时候，这类带滤波的交流电源输入座是很容易被忽略但又直接影响整机EMC表现的部件，很多刚入行的结构工程师容易只看安装孔位就随便选件，等到设备做传导测试不过关再回头改件，反而要重新调整面板开孔、内部走线空间，耽误整机组装进度。这个接插件本身集成了两级滤波电路，不是普通的裸品字插座，前端的金属插片直接对应市电的火零地三线输入，插座内部的滤波回路可以把电网侧串进来的共模、差模高频干扰滤除，避免电网杂波影响设备内部主控板、传感器这类敏感元器件的正常工作，同时也能抑制设备自身开关电源产生的干扰反向串回电网，满足多数工业设备、车载电控单元的电磁兼容要求。

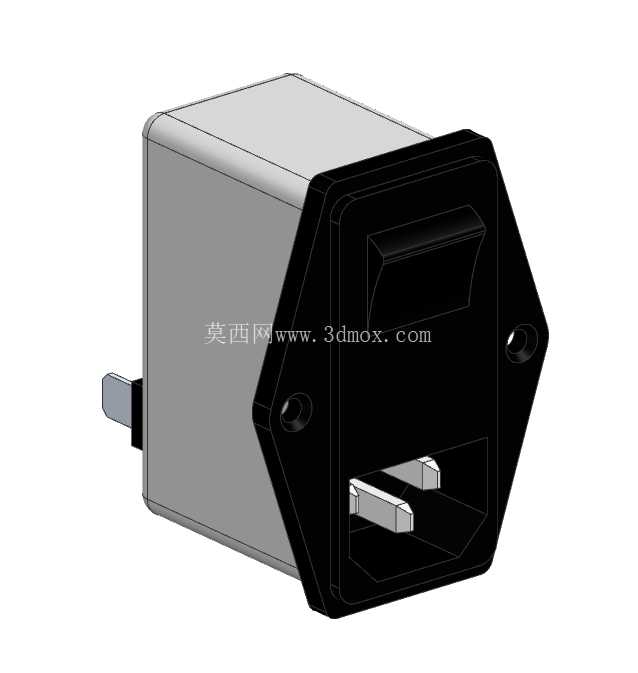

从结构设计上看，这个接插件采用法兰式嵌入式安装结构，前端的黑色安装法兰做了切角菱形设计，两个对称的安装孔位刚好适配面板上M3规格的固定螺丝，安装的时候不需要额外做定位卡扣，直接从面板外侧把插座主体穿入开孔，从内侧拧上两颗固定螺丝就能完成固定，法兰边缘和面板贴合的位置做了细微的止口设计，装配后可以避免插座在面板上晃动，也能阻挡少量灰尘从安装缝隙进入设备内部。插座主体的外壳采用阻燃PBT材质，绝缘等级满足强电部件的安全要求，后端的金属插片是镀锡铜材质，焊接或者压接导线的时候不容易氧化，接触电阻更低，大电流通过的时候不会出现局部过热的问题。

实际选型建模的时候要特别注意安装边界的尺寸预留，法兰的最大对角尺寸要比面板开孔大至少2mm，保证法兰有足够的压紧面，插座主体嵌入面板内部的深度要提前和电控工程师确认，避免和内部的走线槽、电源板元器件产生干涉，尤其是后端插片的接线位置，要预留至少15mm的导线弯曲空间，方便工人现场接线操作。另外这个插座的插口是标准品字接口，和通用的品字电源线完全兼容，不需要定制特殊的电源线缆，后期设备维护更换的时候通用性很强，不管是工业控制柜、台式检测设备还是车载改装的电控单元，只要是需要交流市电输入的场景，这类集成滤波的电源座都能直接替代普通插座，不用额外在电路上单独加装滤波模块，节省内部的安装空间。

建模的时候要注意区分不同材质的表现，法兰部分的哑光阻燃塑料和后端金属壳体的质感差异要做出来，安装孔的倒角、插片的拔模斜度这些细节不能省略，不然导出工程图的时候容易出现尺寸标注错误，实际生产加工出来的面板就会出现装不上的问题。还有插座内部的挡片结构，是防止异物插入的安全保护结构，建模的时候不要遗漏，这个结构是和插座外壳一体注塑成型的，不需要额外装配，能避免误触内部带电部件的安全风险。很多人建模的时候只做外部的大致外形，忽略了内部挡片、接线插片的位置，等到做布线仿真的时候就会发现导线和内部结构干涉，又要回头调整模型，反而降低工作效率。

在车载冲压设备的电控系统设计里，这类电源接插件的抗振性能也很重要，法兰的固定方式比卡扣式安装的抗振性更好，设备在冲压车间的强振动环境下长期工作，也不会出现插座松动、接触不良的问题，滤波部分的灌封结构也能避免振动导致内部元器件脱焊，相比普通插座加独立滤波器的方案，集成式的设计减少了一个接线节点，降低了线路故障的概率，整体可靠性更高。做结构评审的时候要重点确认插座的安装方向，插口的接地脚位置要符合安全规范，接线的时候接地脚必须可靠接设备外壳，保证漏电的时候能快速触发保护，避免出现安全隐患。
