Uni-Strut型材自制带逆变器移动电池车

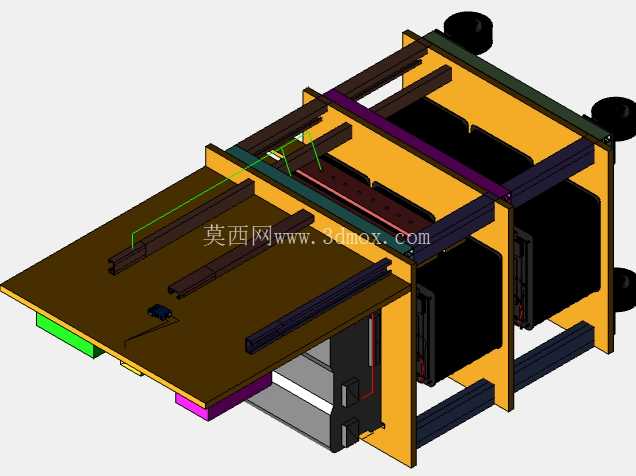

这款采用Uni-Strut通用型材搭建的移动供电载体，核心解决了户外作业、临时施工场景下无固定市电接入时的交直流供电需求，区别于市售成品移动电源，它的框架结构完全基于标准工业型材拼接，无需定制焊接构件，使用者可根据自身搭载的电池组规格、逆变器尺寸灵活调整内部安装空间，适配不同容量的铅酸或锂电储能模块。从结构布局来看，整体框架采用分层设计思路，底层预留电池组安装位，可根据续航需求固定多组串并联电池模块，型材上的通用安装槽可配合标准T型螺栓快速固定电池托架，无需在型材上额外打孔，调整位置时只需松开螺栓即可滑动调整固定点位，适配不同尺寸的电池包安装。中层区域预留逆变器安装空间，逆变器与电池组之间预留足够的走线间隙，既方便高压直流线缆的布设，也能给逆变器留出散热通风的通道，避免长时间满功率运行时热量堆积在框架内部。上层设置平整的置物台面，可临时放置作业用的电动工具、检测仪表等小型物件，台面边缘利用型材的槽位加装了简易挡边，防止放置的物件在移动过程中滑落。框架底部的安装边界适配标准工业脚轮的安装孔位，可根据使用场景选配万向带刹脚轮或者定向脚轮，在平整车间地面移动时推行阻力小，停靠作业时踩下刹车即可固定位置，不会出现滑动偏移。框架两侧预留了外置接口的安装位，可根据需求扩展交流输出插座、直流充电口、电压电流显示表等配件，所有线缆都可隐藏在型材的槽道内部，配合线槽盖板实现规整走线，避免线缆外露被剐蹭破损引发安全隐患。从实际应用场景出发，这类自制移动电池车可适配户外设备检修、野外临时作业、小型展会临时供电、家庭应急备电等多种场景，相比市售同容量的成品移动供电设备，它的框架结构可维护性更强，后期更换电池组、升级逆变器功率时，只需调整内部安装位的固定件即可完成改造，无需整体更换外壳结构。设计过程中充分考虑了型材的受力特性，竖向支撑型材采用连续整根裁切，避免拼接带来的结构强度下降，横向承载型材根据电池组的总重量选型合适的壁厚规格，确保满载电池时框架不会出现弯曲变形。顶部两侧预留的提手安装位，可在不装脚轮的场景下加装提手，实现短距离的人工搬运，适配不同的使用需求。框架的整体外形尺寸控制在常规手推设备的通行范围内，可顺利通过标准宽度的车间通道、室内门洞，不会出现通行卡滞的问题。电池组与逆变器之间的走线预留了过流保护器件的安装空间，可在直流侧加装熔断器，避免短路故障时损坏电池组与逆变器设备，所有带电部件都通过绝缘隔板与金属型材框架隔离，防止框架带电引发触电风险。
